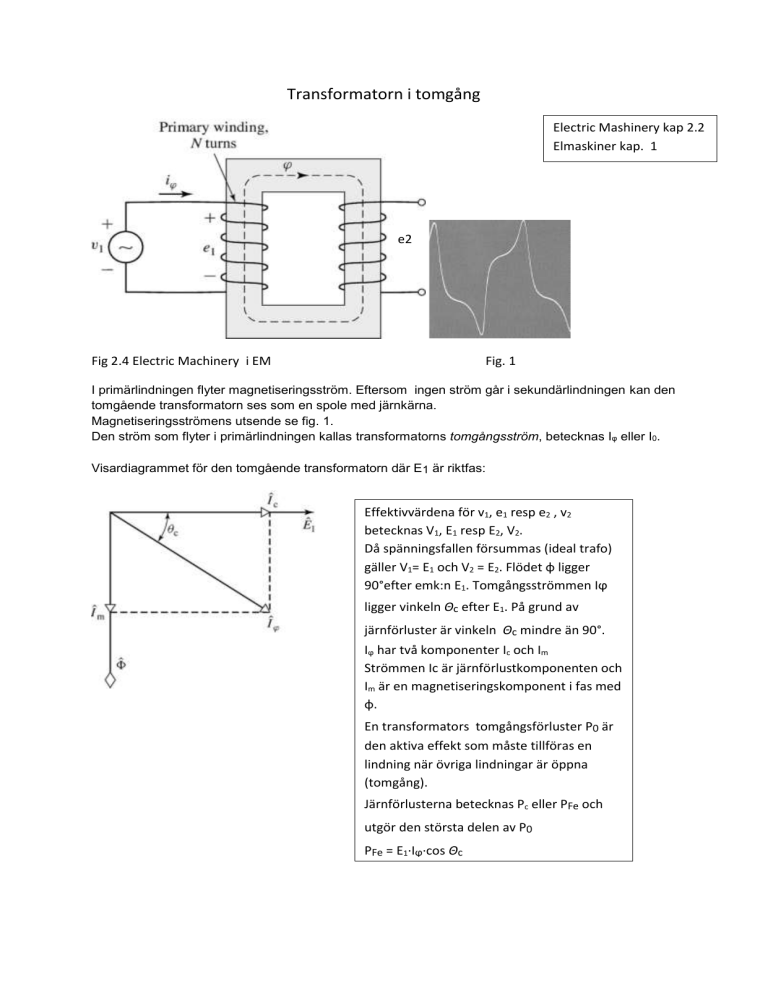

Transformatorn i tomgång
Electric Mashinery kap 2.2
Elmaskiner kap. 1
e2
v2
Fig 2.4 Electric Machinery i EM
Fig. 1
I primärlindningen flyter magnetiseringsström. Eftersom ingen ström går i sekundärlindningen kan den
tomgående transformatorn ses som en spole med järnkärna.
Magnetiseringsströmens utsende se fig. 1.
Den ström som flyter i primärlindningen kallas transformatorns tomgångsström, betecknas Iφ eller I0.
Visardiagrammet för den tomgående transformatorn där E1 är riktfas:
Effektivvärdena för v1, e1 resp e2 , v2
betecknas V1, E1 resp E2, V2.
Då spänningsfallen försummas (ideal trafo)
gäller V1= E1 och V2 = E2. Flödet φ ligger
90°efter emk:n E1. Tomgångsströmmen Iϕ
ligger vinkeln Θc efter E1. På grund av
järnförluster är vinkeln Θc mindre än 90°.
Iϕ har två komponenter Ic och Im
Strömmen Ic är järnförlustkomponenten och
Im är en magnetiseringskomponent i fas med
φ.
En transformators tomgångsförluster P0 är
den aktiva effekt som måste tillföras en
lindning när övriga lindningar är öppna
(tomgång).
Järnförlusterna betecknas Pc eller PFe och
utgör den största delen av P0
PFe = E1·Iϕ·cos Θc
