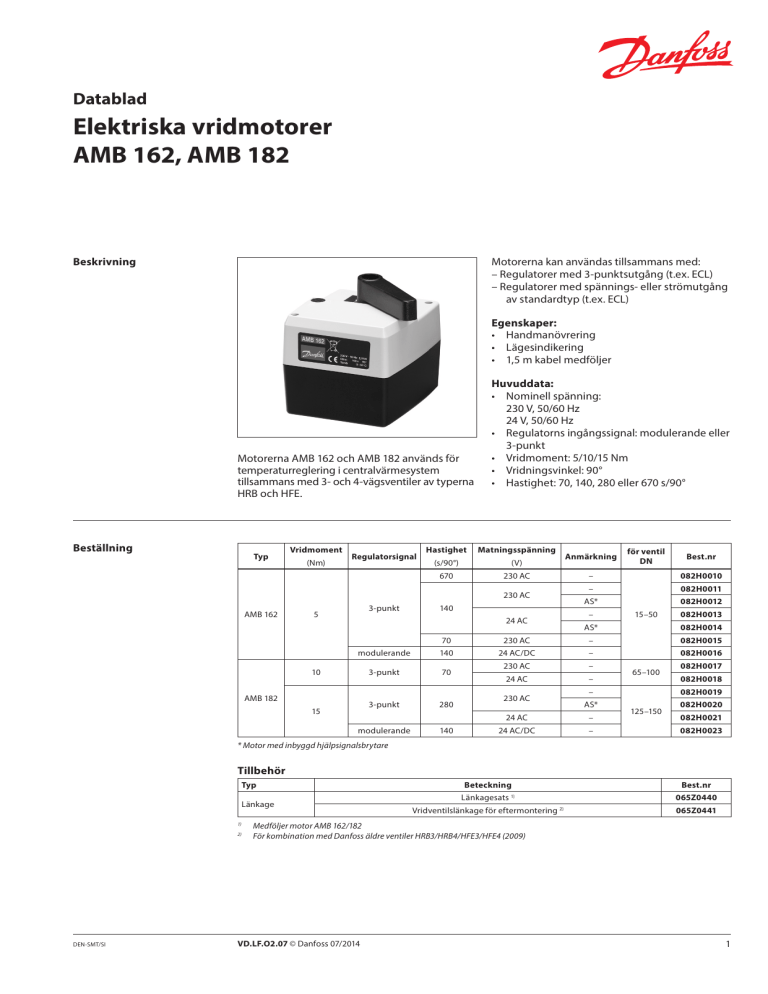

Elektriska vridmotorer AMB 162, AMB 182

Datablad
Elektriska vridmotorer
AMB 162, AMB 182
Beskrivning
Motorerna kan användas tillsammans med:
– Regulatorer med 3-punktsutgång (t.ex. ECL)
– Regulatorer med spännings- eller strömutgång
av standardtyp (t.ex. ECL)
Egenskaper:
•Handmanövrering
•Lägesindikering
• 1,5 m kabel medföljer
Motorerna AMB 162 och AMB 182 används för
temperaturreglering i centralvärmesystem
tillsammans med 3- och 4-vägsventiler av typerna
HRB och HFE.
Beställning
Typ
Vridmoment
(Nm)
Regulatorsignal
Huvuddata:
• Nominell spänning:
230 V, 50/60 Hz
24 V, 50/60 Hz
• Regulatorns ingångssignal: modulerande eller
3-punkt
• Vridmoment: 5/10/15 Nm
• Vridningsvinkel: 90°
• Hastighet: 70, 140, 280 eller 670 s/90°
Hastighet
Matningsspänning
(s/90°)
(V)
670
230 AC
230 AC
AMB 162
3-punkt
5
140
24 AC
Anmärkning
för ventil
DN
Best.nr
082H0010
–
–
082H0011
AS*
082H0012
–
15–50
082H0013
082H0014
AS*
70
230 AC
–
082H0015
modulerande
140
24 AC/DC
–
082H0016
3-punkt
70
230 AC
–
24 AC
–
3-punkt
280
10
AMB 182
15
modulerande
140
230 AC
65–100
082H0017
082H0018
–
082H0019
AS*
082H0020
24 AC
–
24 AC/DC
–
125–150
082H0021
082H0023
* Motor med inbyggd hjälpsignalsbrytare
Tillbehör
Typ
Länkage
Beteckning
Best.nr
Länkagesats 1)
065Z0440
Vridventilslänkage för eftermontering 2)
065Z0441
Medföljer motor AMB 162/182
2)
För kombination med Danfoss äldre ventiler HRB3/HRB4/HFE3/HFE4 (2009)
1)
DEN-SMT/SI
VD.LF.O2.07 © Danfoss 07/2014
1
Datablad Tekniska data
Elektriska vridmotorer AMB 162, AMB 182
Matningsspänning
V
Effektförbrukning
VA
Frekvens
Hz
50/60
5, 10 eller 15
90°
Max. medietemperatur
130
°C
0 till 50
Lagrings- och transporttemperatur
–10 till +80
Skyddsklass
II
Kapslingsklass
Vikt
IP 42
kg
-märkning enligt standarder
Installation
AMB 182: 3,5
0–10 V (2–10 V)
Nm
Vridningsvinkel
Omgivningstemperatur
AMB 162: 2,5
3-punkt
Regulatoringång
Vridmoment vid drift
24 AC/DC eller 230 AC
0,15
Lågspänningsdirektivet 2006/95/EG: EN 60730-1, EN 60730-2-14
EMC-direktivet 2004/108/EG: EN 61000-6-2, EN 61000-6-3
Motorn kan monteras direkt på vridventilen.
Vridningsvinkeln är begränsad till 90°
och när motorn når gränsvärdet kopplas
matningsspänningen till motorn bort.
Användningsprincip
Pannsystem med elektronisk regulator ECL och vridventil HRB.
2
VD.LF.O2.07 © Danfoss 07/2014
DEN-SMT/SI
Datablad Elektriska vridmotorer AMB 162, AMB 182
Elektrisk anslutning
Best.nr:
082H0013, 082H0014, 082H0018, 082H0021
Best.nr:
082H0010, 082H0011, 082H0012, 082H0015,
082H0017, 082H0019, 082H0020
Best.nr:
082H0016, 082H0023
Y
Inställning av DIP-switch
S1
S2
S1
0...10 V
2...10 V
90°
90°
10V
0°
0V
0V
10V
0°
S2
DEN-SMT/SI
VD.LF.O2.07 © Danfoss 07/2014
90°
90°
0°
0°
3
Datablad Elektriska vridmotorer AMB 162, AMB 182
Mått
79
95
95
