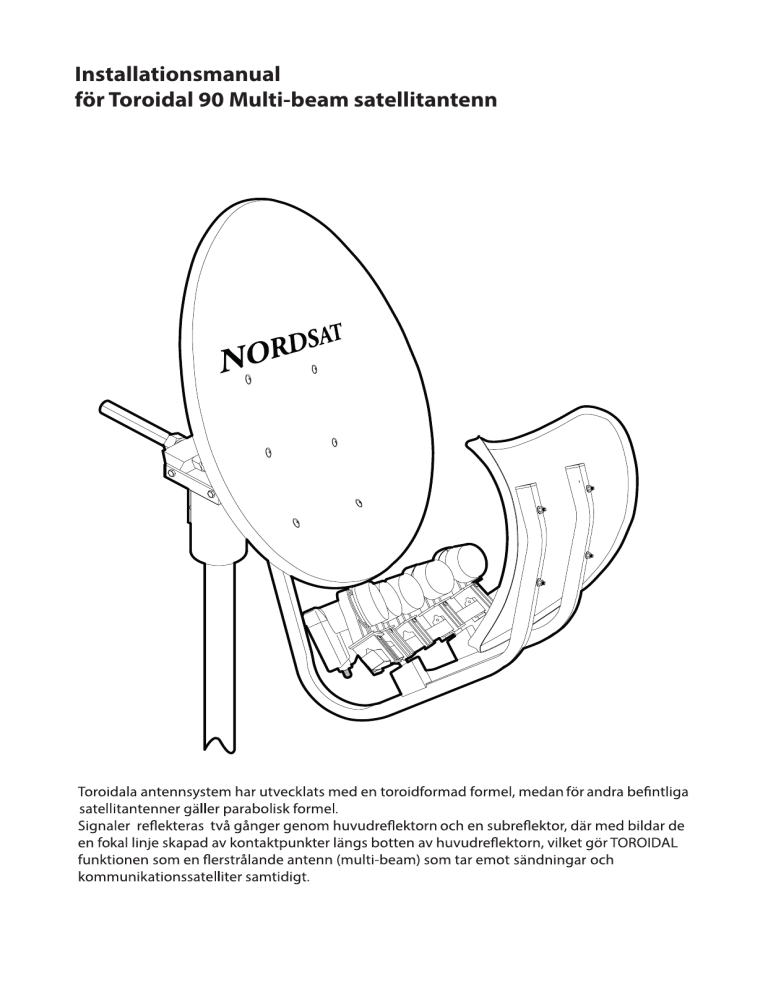

Installationsmanual
för Toroidal 90 Multi-beam satellitantenn
Monteringssats
T90
sida 2
Monteringsdiagram
T90
sida 3
Hitta vinkelparametrar för ditt läge
T90
Nedanstående diagram visar de satelitter som du kan få med T90.
1. Klipp ut papperskalan från denna sida och klipp sedan ut den mittersta biten längs den streckade linjen.
Notera att skalan har mätning från O till 20 till båda ändar. Detta matchar skalan tryckt på LNBf guiden (se reservdelslista).
2. Välj satelliter som du vill ta emot. När du placerar papperskalan över satellitlinje, de satelliter du vill få måste synas
genom det urklippta området på skalan, så som visas på exemplet nedan till höger.
3. Nu är du redo att bestämma din center-satellit. Den närmaste satelliten från 0 punkten på skalan är din center-satellit
(B satellit i vårt exempel).
4. Från nollpunkten på skalan, notera din azimut och elevation
efter tabell nedan.
5. Använd någon vinkel mätutrustning att mäta upp elevation.
I vårt exempel är lutningsvinkel *105 grader.
Vinkel
Din inställning
Exempel
Elevation Lutningsvinkel
L6,3
91,8
0
*105
Exempel
Azimut
176,1
154
6. Nu är du redo att hitta position för LNB på styrningen
(Se sid 6 för mer information).
Notera hur LNB guide är placerad på det illustrerade exemplet.
Satellit
Din inställning
Exempel
28,2 E
L16,4
19,2 E
L6,3
13,0 E
R0,7
L8
0
R11
5,0 E
R9,8
0,8 W
R16,3
På grund av multiantennens egenskapsnatur, måste du göra
Stockholm, Sverige (50N, 18E)
Klipp ut papperskalan, och använd den till
att hitta Elevation, lutning och Azimut vinklel
sida 4
Mottagningsbara satelitter med T55:
Mottagningsbara satelitter med T90:
Monteringspunkt
T90
1.
Bestäm var ska du montera din T90
2.
För att avgöra om du har en klarsiktlinje
till satelliterna, behöver du
Azimut- och Elevation vinkel.
LNBF Positionering
T90
Slutligen når signalen LNBf.
2.
sida 5
För att ta emot signalen från den högra
övre satelliten behöver du installera LNBf
på vänster sida av TOROIDAL 90.
Installation
T90
Steg 1. LNBF och LNBF montering
1. Se LNBf positionsdata på sidan 4,
rikta LNBf hållarens linje med motsvarande
skala på hållarens hängare, och dra sedan
åt de 2 delarna.
LNBf Holder
Line
2. Fäst den övre monterade LNBf
(Se LNBf positionsdata på sidan 4), och
gör om steg 2-2.
Steg 2 . Elevations vinkelinställning
1. lnstallera mastfästet vertikalt i exakt
rätt vinkel mot marken.
OBS! Detta steg är mycket viktigt.
2. Lägg bara till lutningsvinkel
(se höjdvinkeldata på sidan 4)
så drar du åt muttern.
(Om mastfästet int är exakt vertikalt, kommer
ingen av justeringarna att fungera).
3. I fall att mastfästet är inte korrekt installerad,
sätt vinkelskalan på bakhållaren,
och gör om steg 2-2.
sida 6
T90
Steg 3. Lutningsinställning
1. Justera lutningsvinkeln (skew),
se Lutningsvinkel på sid 4.
Dra sedan åt muttern.
Steg 4. Azimut inställning
1. Se azimut data på sidan 4.
Vrid skålen horisontellt tills mottagaren
visar största signalstyrka för satellit,
motsvarande centrum-installerade LNBf,
och dra åt skålen.
2. Nu har du en stark signal för centruminstallerad satellit. Justera andra LNBf
för att få en maximal signalstyrka.
3. Efter steg 4-1 och 4-2, även om du är
nöjd med signalstyrkan, vänligen
justera inställningen av Elevation vinkeln
inom ca 1 grad, uppåt eller nedåt.
Upprepa sedan steg 4-1 och 4-2.
4. Dra åt LNBf-hållare, när alla LNBf
upprätthåller en tillfredsställande signal.
sida 7
T90
Modell
TOROIDAL 90
Höjd
96,7 cm (38,1 tum)
Bredd
108,6 cm (42,8 tum)
Höjd
36,1 cm (14,2 tum)
Bredd
83,6 cm (32,9 tum)
Nettovikt
14,1 kg (31,0 lbs)
Arbetsfrekvens
10,7-12,75 GHz
Polarisering
Linjära och cirkulära
Multisatellit Azimut omfång
+ / - 30 grader
Multisatellit elevation omfång
+ / - 20 grader
LNB Installation
1 till 14 st
Antennförstärkning (vid 12,5 GHz)
39.7dB (+ / - 0.45dB)
Rekommenderad satellit mellanrum
4,5 grader
Refector material
Galvaniserat stål
Ytbeläggning
Polyester Power Coating
Drifttemperatur
-30C till +60 C (-26F till +140 F)
Relativ fuktighet
0-90%
Vindkänslighet
Aceptabel Pol diameter
Operativ
80 km / t (50 mph)
Maximal
200 km / t (125 mph)
60mm
Den här produkten är tillverkad för
Nordsat AB, Sverige
