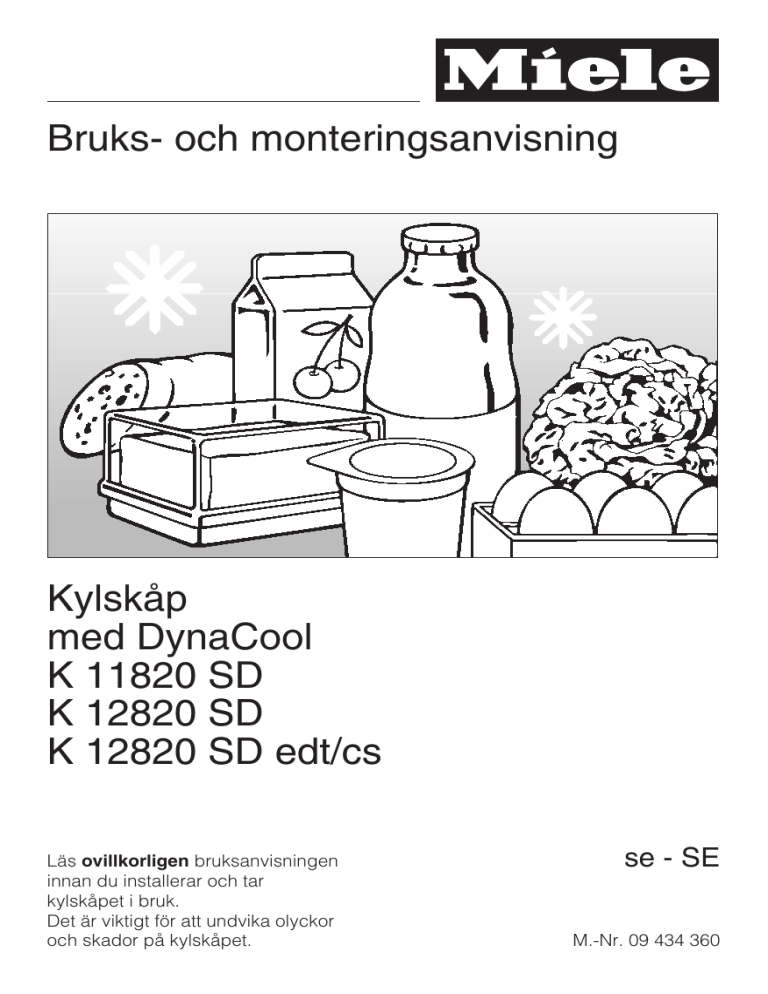

och monteringsanvisning Kylskåp med DynaCool K 11820

Bruks- och monteringsanvisning
Kylskåp
med DynaCool
K 11820 SD
K 12820 SD
K 12820 SD edt/cs
Läs ovillkorligen bruksanvisningen
innan du installerar och tar
kylskåpet i bruk.
Det är viktigt för att undvika olyckor
och skador på kylskåpet.
se - SE
M.-Nr. 09 434 360
Innehållsförteckning
Beskrivning av kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Säkerhetsanvisningar och varningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Energispartips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Koppla in och stänga av kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Om kylskåpet ska stå oanvänt en längre tid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Rätt temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . i kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Ställa in temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Temperaturindikering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Använda snabbkylningsfunktionen och DynaCool . . . . . . . . . . . . . . . . . . . . . 20
Snabbkylningsfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
DynaCool - dynamisk fläktkylning m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Förvara livsmedel i kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Olika kylzoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Vad som inte är lämpligt att förvara i kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Vad du bör tänka på redan när du köper dina livsmedel . . . . . . . . . . . . . . . . . . . 24
Förvara livsmedel rätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Frukt och grönsaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Livsmedel med hög proteinhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Ändra inredningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Flytta hyllplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Delbart hyllplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Flytta dörrhyllor/flaskhyllor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Flytta flaskstödet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Automatisk avfrostning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Insida och tillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Kylskåpsdörr och sidoväggar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Ventilationsöppningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Kylskåpsdörrens tätningslister. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Baksidan - metallgaller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Hur man klarar av mindre fel själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Ljud från kylskåpet - orsaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Miele service och garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Garantitid och garantivillkor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Innehållsförteckning
Elanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Uppställningsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Uppställningsplats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Klimatklass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Ventilation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Ställa upp kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Rikta kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Stötta upp kylskåpsdörren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Kylskåpets mått . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Ändra dörrupphängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Rikta kylskåpsdörren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Bygga in kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Beskrivning av kylskåpet
a Till/Frånknapp
b Knapp för inställning av temperatur
c Temperaturindikering
4
d Knapp för snabbkylning
och kontrollampa
e Knapp för DynaCool (dynamisk fläktkylning) och kontrollampa
Beskrivning av kylskåpet
a Fläkt
b Smör- och ostfack
c Ägghållare
d Hyllplan
e Flaskhylla
f Flaskhylla/dörrhylla
g Uppsamlingsränna och
avloppsrör för avfrostningsvatten
h Frukt- och grönsakslådor
5
Bidra till att skona miljön
Transportförpackning
Hantering av uttjänat kylskåp
Emballaget skyddar kylskåpet mot transportskador. Förpackningsmaterialen är
valda med hänsyn till miljön och är därför återvinningsbara.
Elektriska och elektroniska maskiner
som tjänat ut består av material som
kan återanvändas. De innehåller dock
även skadligt material som är nödvändigt för maskinernas funktion och
säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det
leda till hälsorisker eller skador på miljön. Kasta därför på inga villkor det uttjänade kylskåpet i hushållsavfallet.
Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall.
Fråga din kommun om möjligheten att
lämna in transportförpackningen för
återvinning.
Lämna istället in uttjänade elektriska
och elektroniska maskiner till en återvinningsstation.
Se till att rören i kylskåpet inte går sönder innan det lämnats in för miljövänligt
omhändertagande så att köldmediet i
kylkretsloppet och oljan i kompressorn
läcker ut.
Se till att det uttjänade kylskåpet förvaras barnsäkert tills det lämnas in för
omhändertagande. Se även information
i denna bruksanvisning under avsnittet
"Säkerhetsanvisningar och varningar".
6
Säkerhetsanvisningar och varningar
Detta kylskåp uppfyller gällande säkerhetskrav. Ett felaktigt bruk
kan leda till person- och sakskador.
Läs bruksanvisningen noga innan kylskåpet tas i bruk. Den innehåller viktig information om inbyggnad, säkerhet, användning och
skötsel. Genom att läsa bruksanvisningen skyddar du dig själv
och undviker skador på kylskåpet.
Miele tar inget ansvar för skador som orsakats av att säkerhetsanvisningarna och varningarna inte har följts.
Spara bruks- och monteringsanvisningen och överlämna den vid
eventuellt ägarbyte.
Användningsområde
~ Kylskåpet är avsett att användas i privata hushåll och i hushållsliknande miljöer. Det är inte avsett att användas utomhus.
~ Kylskåpet är endast avsett för användning i hushåll för att förvara
mat.
All annan användning är otillåten.
7
Säkerhetsanvisningar och varningar
~ Kylskåpet lämpar sig inte för lagring och kylning av mediciner,
blodplasma, laboratoriepreparat och liknande ämnen eller produkter. Vid sådan användning kan de lagrade sakerna/varorna skadas
eller förstöras. Kylskåpet är inte lämpat att användas på platser där
det finns risk för explosioner.
Miele ansvarar inte för skador som har uppkommit till följd av otillåten eller felaktig användning.
~ Personer som på grund av sina fysiska, sensoriska eller psykiska
förmågor, eller på grund av bristande erfarenhet eller okunskap, inte
är kapabla att använda kylskåpet på ett säkert sätt måste hållas
under uppsikt vid användningen.
De får använda det utan uppsikt endast om de fått utbildning så att
de kan använda det säkert. De som använder kylskåpet måste kunna se och förstå riskerna med en felaktig användning.
Om det finns barn i hemmet
~ Barn under åtta år bör hållas borta från kylskåpet. De får endast
använda det under uppsikt.
~ Barn från åtta år och uppåt får endast använda kylskåpet utan
uppsikt om de känner till hur man använder det på ett säkert sätt.
Om barn ska använda kylskåpet måste de kunna se och förstå riskerna med att använda det på ett felaktigt sätt.
~ Barn får inte rengöra eller underhålla kylskåpet utan uppsikt.
~ Håll uppsikt över barn som befinner sig i närheten av kylskåpet.
Låt aldrig barn leka med kylskåpet.
8
Säkerhetsanvisningar och varningar
~ Risk för kvävning! Barn som leker med förpackningsmaterialet (till
exempel plastfolie) kan linda in sig i det eller dra det över huvudet
och kvävas. Låt inte barn komma i kontakt med förpackningsmaterial.
Teknisk säkerhet
~ Kylsystemets täthet är kontrollerad. Kylskåpet uppfyller gällande
säkerhetsbestämmelser och EG-riktlinjer.
~ Detta kylskåp innehåller köldmediet isobutan (R600a), en miljö-
mässigt hållbar men ändå brännbar naturgas. Det skadar inte ozonskiktet och förstärker inte växthuseffekten.
Användningen av detta miljöanpassade köldmedium har delvis lett
till ökat driftljud. Förutom ljud från kompressorn kan det också uppstå strömningsljud i hela kylsystemet. Dessa effekter är tyvärr omöjliga att undvika men påverkar inte kylskåpets prestanda.
Se till att inga delar av kylsystemet skadas under transport, vid uppställning och inbyggnad. Utsprutande köldmedium kan leda till
ögonskador!
Vid skador på kylskåpet bör du
– undvika öppen eld och saker som är lättantända
– bryta strömmen till kylskåpet
– vädra rummet där kylskåpet står i några minuter och
– kontakta Miele service.
9
Säkerhetsanvisningar och varningar
~ Ju mer köldmedium ett kylskåp innehåller, desto större måste
rummet där kylskåpet står vara. Om det skulle uppstå läckage kan
det i alltför små rum bildas en lättantändlig blandning av gas och
luft.
Rummet måste vara minst 1 m3 per 8 g köldmedium. Mängden köldmedium framgår av typskylten som finns inuti kylskåpet.
~ För att undvika skador måste anslutningsdata (säkring, spänning
och frekvens) på typskylten överensstämma med elnätets. Jämför
dessa innan du ansluter kylskåpet. Låt i tveksamma fall en elektriker
kontrollera installationen.
~ Elsäkerheten garanteras endast om gällande föreskrifter följs vid
anslutning till och installation av ett jordat eluttag. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt
i tveksamma fall en elektriker kontrollera elinstallationen.
~ För att undvika risker för användaren måste anslutningskabeln,
om den är skadad, bytas ut av Miele service eller en av Miele auktoriserad fackman.
~ Grenuttag eller förlängningskablar uppfyller inte den nödvändiga
säkerheten (brandfara). Anslut därför inte kylskåpet till elnätet med
något av dessa.
~ Om spänningsförande delar eller nätanslutningen kommer i kontakt med fukt kan det ge upphov till kortslutning. Ta därför inte kylskåpet i bruk på fuktiga platser där exempelvis stänk kan förekomma (till exempel garage, tvättstugor och så vidare).
~ Kylskåpet får inte användas på platser som inte är fasta (till exempel båtar).
10
Säkerhetsanvisningar och varningar
~ Skador på kylskåpet kan utgöra en fara för din säkerhet. Kon-
trollera att kylskåpet inte har några synliga skador. Ta aldrig ett skadat kylskåp i bruk.
~ Vid installation, underhåll och reparation måste strömmen till kylskåpet vara bruten. Det är den bara i något av följande fall
– när säkringarna är frånslagna
– när skruvsäkringarna är helt utskruvade
– när anslutningskabeln inte är ansluten till elnätet.
Vid anslutningskablar med stickpropp – dra inte i sladden för att
bryta strömmen utan i stickproppen.
~ Ej fackmässig installation, underhållsarbete eller reparation kan
innebära allvarlig fara för användaren. Installation och service får endast utföras av Miele service eller av Miele auktoriserad fackman.
~ Garantin upphör om kylskåpet repareras av någon annan än av
Miele auktoriserad service.
~ Endast om originalreservdelar används garanterar Miele att alla
säkerhetskrav uppfylls. Defekta delar får endast bytas ut mot Mieles
originalreservdelar.
Användning
~ Beroende på kylskåpets klimatklass får vissa fastställda rumstem-
peraturer inte över- eller underskridas. Klimatklassen framgår av typskylten på kylskåpets insida. En lägre rumstemperatur leder till att
kompressorn står stilla längre perioder vilket medför att kylskåpet
inte kan hålla rätt temperatur.
11
Säkerhetsanvisningar och varningar
~ För att säkerställa en fungerande ventilation får ventilationsöpp-
ningarna inte täckas för. Om så sker ökar energiförbrukningen och
skador på kylskåpet kan inte uteslutas.
~ Om fett- eller oljehaltiga livsmedel förvaras i kylskåpet eller i dess
dörr, se till att det fett eller den olja som eventuellt kan rinna ut inte
kommer i kontakt med kylskåpets plastdelar.
Då kan spänningssprickor i plasten bildas som kan leda till att den
spricker helt.
~ Förvara inga explosiva ämnen eller produkter med antändliga
drivgaser (till exempel sprayburkar) i kylskåpet. Lättantändliga gasblandningar kan antändas av elektriska komponenter. Brand- och
explosionsrisk!
~ Använd inga elektriska maskiner i kylskåpet (till exempel för att
tillverka mjukglass). Det kan leda till att det uppstår gnistor. Explosionsrisk!
~ Förvara flaskor med högprocentig alkohol endast upprättstående
och absolut tätt förslutna. Explosionsrisk!
~ Vid förtäring av livsmedel som förvarats för länge finns risk för
matförgiftning.
Hållbarheten beror på flera faktorer såsom livsmedlets färskhet,
dess kvalitet och förvaringstemperatur. Beakta uppgifterna om
hållbarhetsdatum och förvaring från livsmedelstillverkaren!
~ Använd endast originaltillbehör från Miele. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar och
Miele kan inte längre garantera att säkerhetsbestämmelserna uppfylls.
12
Säkerhetsanvisningar och varningar
För kylskåp i rostfritt gäller:
~ Sätt aldrig fast självhäftande lappar, genomskinlig tejp, skyddstejp eller något annat med klister på kylskåpsdörren. Ytskiktet skadas och förlorar sin smutsavvisande effekt.
~ Kylskåpsdörrens ytskikt är känsligt mot repor. Till och med magneter kan orsaka repor.
Rengöring och skötsel
~ Behandla aldrig kylskåpsdörrens tätning med olja eller fett.
Tätningslisterna blir då porösa med tiden.
~ Ångan i en ångrengörare kan tränga fram till spänningsledande
delar och orsaka kortslutning.
Använd aldrig ångrengörare vid rengöring av kylskåpet.
~ Använd inga spetsiga eller vassa föremål för att
– ta bort frost- och islager
– lossa fastfrusna livsmedel.
Då tar kylslingorna skada och kylskåpet slutar fungera.
~ Ställ aldrig in elektriska värmeelement eller stearinljus i kylskåpet
för att påskynda avfrostningen. Plastmaterialet skadas.
~ Använd inte spray eller avisningsmedel. De kan bilda explosiva
gaser, innehålla för plasten skadliga lösnings- eller drivmedel eller
vara hälsovådliga.
13
Säkerhetsanvisningar och varningar
Hantering av uttjänat kylskåp
~ Se till att göra dörrlåset obrukbart innan kylskåpet lämnas in för
återvinning.
Därmed förhindras att barn som leker råkar låsa in sig och därmed
utsätts för livsfara.
~ Skada inga delar av kylskåpets kylsystem genom att exempelvis
– sticka hål på förångarens kylmedelskanaler
– bryta av rörledningar
– skrapa av ytbeläggningar.
Utsprutande köldmedium kan leda till ögonskador.
14
Energispartips
Uppställning/skötsel
Temperaturinställning
Normal energiförbrukning
Ökad energiförbrukning
I ventilerade rum.
I stängda, oventilerade rum.
Ej utsatt för direkt solljus.
Utsatt för direkt solljus.
Inte bredvid en värmekälla
(element, spis).
Bredvid en värmekälla (element, spis).
Vid idealisk rumstemperatur
på 20 °C.
Vid hög rumstemperatur.
Täck inte över ventilationsöppningarna och rengör
dem regelbundet från
damm.
Vid övertäckta och igendammade ventilationsöppningar.
Damma av kompressor och
metallgaller (värmeväxlare)
på baksidan av kylskåpet
minst en gång om året.
Vid mycket damm på kompressor och metallgaller
(värmeväxlare).
Kyldel 4 till 5 °C
Ju lägre temperatur, desto
högre energiförbrukning!
15
Energispartips
Normal energiförbrukning
Användning
När lådorna, hyllplanen och
dörrhyllorna är placerade som
vid leverans.
Öppna kylskåpsdörren endast
vid behov och så kort tid som
möjligt.
Sortera livsmedlen väl.
Att kylskåpsdörren öppnas
ofta och länge leder till kylförlust och att varm rumsluft
strömmar in. Kylskåpet arbetar
för att sänka temperaturen och
kompressorn arbetar längre
tid.
Ta med en kylväska när du
handlar och placera ut livsmedlen jämnt i kylskåpet.
Ställ tillbaka mat som du har
tagit ut så snabbt som möjligt
innan den blir för varm.
Låt varm mat och dryck svalna
innan den ställs in i kylskåpet.
Varm mat och rumstempererade livsmedel för med sig värme in i kylskåpet. Kylskåpet
arbetar för att sänka temperaturen och kompressorn arbetar längre tid.
Förpacka livsmedlen väl eller
förvara dem väl övertäckta.
Avdunstning och kondensering av vätska i kylskåpet orsakar kylförlust.
Låt frysta livsmedel tina i kylskåpet.
För att luftcirkulationen ska
vara god bör lådor och hyllplan inte vara överfyllda.
16
Ökad energiförbrukning
Koppla in och stänga av kylskåpet
Innan kylskåpet används första gången
Koppla in kylskåpet
Skyddsfilm
De rostfria listerna och ramarna inuti
kylskåpet är försedda med skyddsfilm.
För kylskåp i rostfritt är kylskåpsdörren,
eventuellt också sidoväggarna, försedda med skyddsfilm.
Kylskåpet börjar kylas och den önskade temperaturen visas i indikeringen.
^ Dra av skyddsfilmen först när kylskåpet står på den plats där det ska
stå.
Innerbelysningen tänds när dörren öppnas.
Rengöring
Stänga av kylskåpet
^ Tryck på Till/Frånknappen så att temperaturindikeringen lyser.
^ Rengör kylskåpets insida och dess
tillbehör. Använd ljummet vatten och
torka sedan allt torrt med en trasa.
^ Tryck på Till/Frånknappen tills temperaturindikeringen släcks.
Kylningen är avstängd.
Om kylskåpet ska stå oanvänt
en längre tid
Om kylskåpet inte ska användas under
en längre tid
^ Stäng av kylskåpet.
^ Dra ut stickproppen eller skruva ur
säkringen.
^ Rengör kylskåpet.
^ Låt sedan kylskåpsdörren stå öppen
en aning för att undvika dålig lukt.
Om kylskåpet är avstängt en längre
tid men inte är rengjort kan det bildas mögel om dörren är stängd.
17
Rätt temperatur
Det är mycket viktigt att livsmedlen förvaras i rätt temperatur. Normalt förstörs
livsmedel snabbt av mikroorganismer
men med rätt förvaringstemperatur kan
processen förhindras eller fördröjas.
Temperaturen påverkar mikroorganismernas tillväxttakt. Nedbrytningsprocessen av livsmedlen går långsammare
ju lägre temperaturen är.
Temperaturen i kylskåpet stiger:
– ju oftare kylskåpsdörren öppnas och
ju längre tid den står öppen
– ju mer livsmedel som läggs in
– ju varmare livsmedlen som läggs in
är
– ju högre den omgivande rumstemperaturen är.
Beroende på kylskåpets klimatklass
får vissa fastställda rumstemperaturer inte över- eller underskridas.
. . . i kylskåpet
Vi rekommenderar en temperatur på
5 °C i mitten av kylskåpet.
Ställa in temperatur
^ Tryck upprepade gånger på knappen för inställning av temperatur tills
den önskade temperaturen visas i
temperaturindikeringen.
När du trycker på knappen första gången visas den senast inställda temperaturen blinkande.
Temperaturen ändras löpande. När inställningen 9 °C är nådd börjar temperaturen om vid 1 °C.
Den nya inställda temperaturen tas
automatiskt över efter en liten stund.
Den inställda temperaturen lyser.
Inom de temperaturspann som visas
kan temperaturen ställas in något
lägre.
Denna inställningsmöjlighet visas i följande exempel:
Mellan 5 och 7 °C ska temperaturen
ställas in något lägre:
^ Tryck upprepade gånger på knappen för inställning av temperatur tills
kontrollampan för 5 °C lyser.
^ Tryck in knappen för inställning av
temperatur igen i cirka 5 sekunder.
Den lägre inställningen inom temperaturspannet är nu inställd. Detta syns
emellertid inte i temperaturindikeringen.
18
Rätt temperatur
Temperaturindikering
Displayen i manöverpanelen visar alltid den önskade temperaturen.
Temperaturen kan ställas in från
1 °C till 9 °C.
19
Använda snabbkylningsfunktionen och DynaCool
Snabbkylningsfunktionen
Med snabbkylningsfunktionen kyls kylskåpet mycket snabbt ned till det kallaste värdet (beroende på rumstemperatur).
Koppla in snabbkylningsfunktionen
Snabbkylning rekommenderas om stora
mängder livsmedel eller dryck snabbt
ska kylas ned.
^ Tryck på knappen för snabbkylning
så att kontrollampan lyser.
Temperaturen sjunker eftersom kylskåpet arbetar med högsta möjliga
kyleffekt.
DynaCool - dynamisk
fläktkylning m
Utan dynamisk fläktkylning (DynaCool)
uppstår olika kylzoner i kylskåpet på
grund av den naturliga luftcirkulationen
(den kalla, tunga luften sjunker nedåt).
Dessa kylzoner ska användas på rätt
sätt (se avsnittet "Hur man bäst utnyttjar
kylskåpet").
Om man någon gång vill lägga in en
större mängd likartade livsmedel (till
exempel till en fest), är det med hjälp
av den dynamiska fläktkylningen möjligt
att uppnå en relativt jämn temperaturfördelning i alla kylskåpets zoner. På
detta sätt kyls alla livsmedel i kylskåpet
ungefär lika mycket.
Temperaturen kan fortfarande regleras
via temperaturväljaren.
Den dynamiska fläktkylningen bör även
kopplas in vid:
Koppla från snabbkylningsfunktionen
– hög rumstemperatur (från cirka
30 °C)
Snabbkylningsfunktionen stängs av
automatiskt efter cirka 6–12 timmar.
Kontrollampan släcks och kylskåpet arbetar vidare med normal kyleffekt.
– hög luftfuktighet.
För att spara energi kan du stänga av
snabbkylningsfunktionen själv så snart
livsmedel och/eller dryck är tillräckligt
kalla.
^ Tryck på snabbkylningsknappen så
att kontrollampan släcks.
Kylaggregatet arbetar åter med normal
effekt.
20
Koppla in dynamisk fläktkylning
^ Tryck på knappen för dynamisk fläktkylning, så att kontrollampan lyser.
Använda snabbkylningsfunktionen och DynaCool
Stänga av dynamisk fläktkylning
Eftersom energiförbrukningen ökar något när den dynamiska fläktkylningen är
inkopplad, ska denna stängas av när
kylskåpet används under normala villkor.
^ Tryck på knappen för dynamisk fläktkylning, så att kontrollampan släcks.
För att spara energi stängs fläkten av
under en kortare tid när dörren öppnas.
21
Förvara livsmedel i kylskåpet
Olika kylzoner
Den varmaste zonen
På grund av den naturliga luftcirkulationen uppstår olika temperaturzoner i
kylskåpet. Den kalla, tunga luften sjunker. Utnyttja de olika kylzonerna för
bästa möjliga förvaring av livsmedlen.
Den varmaste zonen i kylskåpet är
högst upp vid kylskåpsdörren. Här placerar du med fördel till exempel smör
och ost. På så vis blir smöret lätt att bre
och osten behåller sin arom.
Detta är ett kylskåp med dynamisk
fläktkylning. När denna funktion är inkopplad är temperaturen relativt jämn
i hela kylskåpet. På så vis märks
knappt de olika kylzonerna.
Den kallaste zonen
Den kallaste zonen är direkt ovanför
frukt- och grönsakslådorna (beroende
på modell) respektive frukt- och grönsakslådorna (beroende på modell) och
mot den bakre väggen.
Använd dessa zoner för alla känsliga
livsmedel och livsmedel som förstörs
fort, som exempelvis
– fisk, kött och fågel
– korvar och färdiglagad mat
– ägg- eller gräddrätter och bakverk
med grädde
– färsk deg, kak-, pizza- och pajdeg
– färskost och andra liknande produkter
– folieförpackade grönsaker och färska
livsmedel med ett hållbarhetsdatum
som baseras på förvaring i högst
4 °C.
22
Förvara livsmedel i kylskåpet
Förvara inga explosiva ämnen eller
produkter med antändliga drivgaser
(till exempel sprayburkar) i kylskåpet.
Explosionsrisk!
Alkohol med hög procenthalt får endast förvaras i upprättstående väl
förslutna flaskor.
Om livsmedel som innehåller fett
eller olja förvaras i kylskåpet eller i
kylskåpsdörren ska du vara mycket
noga med att se till att fett eller olja
som eventuellt rinner ut inte kommer
i kontakt med kylskåpets plastdelar.
Det kan uppstå spänningssprickor i
plasten som sedan kan leda till att
plasten spricker.
Livsmedel får inte komma åt kylskåpets bakre vägg. De kan då
frysa fast mot den.
Vad som inte är lämpligt att
förvara i kylskåpet
Vissa livsmedel lämpar sig inte för förvaring i kylskåp vid temperaturer under
5 °C eftersom de är känsliga mot kyla.
Beroende på livsmedel kan utseende,
konsistens, smak och/eller vitaminhalt
ändras om de förvaras för kallt.
Exempel på livsmedel som är känsliga
mot kyla:
– ananas, avokado, banan, granatäpple, mango, melon, papaya, passionsfrukt, citrusfrukter (som till exempel
citroner, apelsiner, mandariner och
grapefrukt)
– frukt som ska mogna
– aubergine, gurka, potatis, paprika,
tomat och zucchini
– hårdost (som till exempel parmesan).
Förvara livsmedlen med lite mellanrum mellan varandra så att luften
kan cirkulera.
Täck inte över fläkten på baksidan.
Den är viktig för kyleffekten.
23
Förvara livsmedel i kylskåpet
Vad du bör tänka på redan när
du köper dina livsmedel
Den viktigaste förutsättningen för lång
förvaring är hur färska livsmedlen är när
de läggs in i kylskåpet. Hur färska livsmedlen är från början har en avgörande
betydelse för hur länge de kan förvaras.
Täck också på hållbarhetsdatum och
rätt förvaringstemperatur.
Kylkedjan bör i möjligaste mån vara
obruten. Tänk också på att inte lämna
livsmedel för länge i en varm bil.
Tips: Ta med en kylväska när du handlar och placera ut livsmedlen jämnt i
kylskåpet.
Förvara livsmedel rätt
Förvara livsmedlen som regel endast
övertäckta eller förpackade. På så
sätt undviker du att livsmedlen tar åt sig
lukt, att de torkar och att eventuella
bakterier överförs mellan livsmedlen.
Detta är särskilt viktigt vid förvaring av
kött och fisk.
Vid korrekt temperatur och hygien kan
livsmedlens hållbarhet förlängas väsentligt.
Frukt och grönsaker
Frukt och grönsaker kan emellertid förvaras oförpackade i frukt- och grönsakslådorna (beroende på modell).
Livsmedel med hög proteinhalt
Tänk på att livsmedel som innehåller
mycket protein förstörs snabbare.
Det vill säga skaldjur förstörs snabbare
än fisk, och fisk förstörs snabbare än
kött.
24
Ändra inredningen
Flytta hyllplan
Hyllplanen kan flyttas och anpassas till
matvarornas höjd.
^ Lyft hyllplanet något, dra det en bit
framåt, lyft det med utsparningen
över hyllhållarna och sätt sedan in
hyllplanet på valfri höjd.
Kanten längst bak på hyllplanet ska
peka uppåt så att livsmedlen inte kommer åt kylskåpets bakre vägg och fryser fast.
Hyllplanen är säkrade mot att oavsiktligt
kunna dras ut genom utdragsspärrar.
Delbart hyllplan
För att enklare kunna placera livsmedel
som behöver utrymme på höjden, till
exempel högra flaskor eller skålar, finns
ett delbart hyllplan på vilket den främre
delen av hyllan kan skjutas in under
den bakre delen.
^ Tryck upp den bakre halva glasskivan något underifrån.
^ Sätt fast de båda hyllhållarlisterna på
önskad höjd både på vänster och
höger sida på hyllhållarna.
^ Skjut in glasskivorna efter varandra.
Glasskivan som har en kant måste
vara längst in!
Flytta dörrhyllor/flaskhyllor
^ Skjut dörrhyllan/flaskhyllan uppåt och
lyft ut den rakt utåt.
^ Sätt tillbaka dörrhyllan/flaskhyllan på
önskad plats. Se till att den sitter fast
ordentligt och är nedtryckt i sidofästena.
^ Lyft samtidigt den främre halva glasskivan lite grann i framkanten och
skjut försiktigt in den under den bakre halvan.
För att flytta de båda glasskivorna:
^ Ta ut de båda glasskivorna.
25
Ändra inredningen
Frukt- och grönsakslådor
Flytta flaskstödet
Frukt- och grönsakslådor på teleskopskenor kan du dra ut helt för att lägga i
eller ta ut livsmedel samt för rengöring.
(beroende på modell)
^ Dra ut lådan helt och lyft den uppåt.
Skjut därefter in utdragskenorna. På
så vis undviker du skador.
För att sätta in lådan:
^ Lägg lådan på de helt utdragna utdragsskenorna a. Utdragsskenorna
måste stöta i lådfronten framtill b.
^ Skjut in lådan c.
26
Flaskstödet kan flyttas åt höger eller åt
vänster. Med flaskstödet är flaskorna
stadigt placerade när dörren öppnas
och stängs.
Flaskstödet kan tas bort helt (till exempel för rengöring):
^ Skjut den främre delen av flaskstödet
uppåt och haka loss den.
Automatisk avfrostning
Kylskåpet avfrostas automatiskt.
När kylaggregatet är inkopplat kan det
bildas fukt och rimfrost på kylskåpets
bakre vägg. Du behöver inte ta bort
fukten och rimfrosten eftersom de förångas av värmen från kylaggregatet.
Avfrostningsvattnet rinner via en uppsamlingsränna genom ett rör och ut i ett
avdunstningssystem på kylskåpets
baksida.
Se till att uppsamlingsrännan och
röret alltid är rena så att avfrostningsvattnet kan rinna ut obehindrat.
27
Rengöring och skötsel
Före rengöringen
Var noga med att det inte kommer in
vatten i elektroniken eller belysningen.
^ Stäng av kylskåpet.
Det får inte rinna rengöringsvatten
genom avloppsröret.
^ Ta ut livsmedlen och förvara dem på
en sval plats.
Använd inte ångrengörare. Ångan
kan komma åt strömförande delar
och orsaka kortslutning.
^ Ta ut alla löstagbara delar och diska
dem.
^ Dra ut stickproppen eller skruva ur
säkringen.
Insida och tillbehör
Typskylten på insidan av kylskåpet får
inte avlägsnas. Uppgifterna på typskylten är viktiga vid eventuellt fel.
För att undvika skador på kylskåpets
ytor ska följande medel eller föremål
inte användas för rengöring
– rengöringsmedel som innehåller
soda, ammoniak, syra eller klorid
– kalklösande rengöringsmedel
^ Rengör kylskåpet minst en gång i
månaden med ljummet vatten och lite
handdiskmedel.
Följande delar kan maskindiskas:
– smördosan och ägghållaren
(vad som ingår är beroende på modell)
– flask- och dörrhyllorna
– smör- och ostfacket.
– skurmedel i pulver eller flytande form
– rengöringsmedel som innehåller lösningsmedel
– rengöringsmedel för rostfritt stål
– diskmaskinsrengöringsmedel
– ugnsspray
– fönsterputsmedel
– hårda disksvampar och borstar som
repar
– rengöringssvampar för glaskeramiska ytor
– vassa metallskrapor!
28
Temperaturen på det valda diskprogrammet får maximalt vara 55 °C!
I kontakt med naturliga färgämnen
som exempelvis morot, tomat och
ketchup kan plastdelar i diskmaskinen missfärgas.
Missfärgningen påverkar inte delarnas stabilitet.
^ Rengör kylskåpets hyllplan och lådor
för hand. Dessa delar tål inte maskindisk!
^ Rengör uppsamlingsrännan och avloppsröret ofta med en liten pinne
eller liknande så att vattnet alltid kan
rinna ut obehindrat.
Rengöring och skötsel
^ Tvätta av kylskåpets insida samt tillbehören med rent vatten efter rengöringen och torka sedan allt torrt med
en trasa. Låt kylskåpsdörren stå
öppen en kort stund.
Kylskåpsdörr och sidoväggar
Det bästa är att alltid avlägsna
smuts på dörren och sidoväggarna
direkt.
Om smutsen får bita sig fast en
längre tid kan det hända att den inte
längre går att få bort och ytorna kan
missfärgas eller förändras.
Alla ytor är känsliga mot repor. Alla
ytor kan missfärgas eller förändras
om de kommer i kontakt med olämpliga rengöringsmedel.
^ Rengör ytorna med en ren trasa,
handdiskmedel och varmt vatten.
Du kan också rengöra dem med en
ren, fuktig mikrofibertrasa utan rengöringsmedel.
^ Torka sedan av allt med rent vatten
efter rengöringen och torka sedan allt
torrt med en trasa.
För kylskåpsdörr i rostfritt gäller:
Kylskåpsdörren är förädlad med en
högvärdig ytskiktsbehandling. Den
skyddar mot smuts och underlättar rengöring.
Behandla inte kylskåpsdörren med
– Rengöringsmedel för rostfritt stål:
Ytskiktet skadas!
– Mieles vårdande medel för rostfritt
stål: Det bildas en synlig beläggning!
Ventilationsöppningar
^ Rengör ventilationsöppningarna
regelbundet med en borste eller
dammsugare. Dammavlagringar ökar
energiförbrukningen.
Kylskåpsdörrens tätningslister
Behandla aldrig dörrens tätningslister med olja eller fett. De blir då porösa med tiden.
Tvätta av dörrens tätningslist regelbundet med rent vatten och torka sedan torrt.
29
Rengöring och skötsel
Baksidan - metallgaller
Metallgallret på kylskåpets baksida
(värmeväxlaren) måste dammas av
minst en gång per år. Dammavlagringar ökar energiförbrukningen.
Se till att kablar eller andra delar inte
dras ut, viks eller skadas när gallret
rengörs.
Efter rengöring
^ Sätt tillbaka alla delar i kylskåpet.
^ Anslut kylskåpet igen och koppla in
det.
^ Koppla in snabbkylningsfunktionen
så att kylskåpet snabbt blir kallt.
^ Lägg in livsmedlen i kylskåpet och
stäng kylskåpsdörren.
30
Hur man klarar av mindre fel själv
Reparationer av elektriska apparater
får endast utföras av en fackman. Ej
fackmässigt utförda reparationer kan
innebära allvarlig fara för användaren.
. . . om belysningen i kylskåpet inte
längre fungerar?
^ Har kylskåpsdörren stått öppen en
längre tid? Belysningen släcks automatiskt när kylskåpsdörren har stått
öppen i cirka 15 minuter.
Vad gör jag . . .
Om detta inte är orsaken är belysningen trasig.
. . . om kylskåpet inte kyler?
^ Kontakta Miele service
^ Kontrollera om kylskåpet är inkopplat.
Temperaturindikeringen måste lysa.
^ Kontrollera om stickproppen sitter
ordentligt i vägguttaget.
^ Kontrollera om säkringen har löst ut.
Kylskåpet, huvudströmmen eller någon annan maskin kan vara trasig.
Kontakta elektriker eller Miele service.
. . . om det är för kallt i kylskåpet?
^ Ställ in en högre temperatur.
^ Snabbkylningsfunktionen är fortfarande inkopplad. Den stängs av automatiskt efter 6–12 timmar.
. . . om kompressorn arbetar allt oftare och under längre tid?
^ Kontrollera om ventilationsöppningarna är blockerade av föremål eller
damm.
^ Kontrollera om kompressorn och metallgallret (värmeväxlaren) på baksidan är dammiga.
^ Kylskåpsdörren har öppnats ofta.
^ Kontrollera om kylskåpsdörren kan
stängas ordentligt.
LED-belysningen får endast repareras
och bytas av Miele service. Under
lampskyddet finns strömförande delar.
Risk för person- och sakskador.
Lampskyddet får inte avlägsnas!
Om lampskyddet skulle skadas eller
om det har avlägsnats på grund av
skador – iaktta stor försiktighet!
Titta inte in i laser (laserstrålning
klass 1M) med optiska instrument!
. . . om det är blött på kylskåpets botten?
Avloppsröret för avfrostningsvattnet är
blockerat.
^ Rengör uppsamlingsrännan och avloppsröret.
Om felet inte kan åtgärdas med
hjälp av ovanstående anvisningar,
var god kontakta Miele service.
Öppna inte kylskåpsdörren annat än
i nödfall till dess att felet är avhjälpt.
På så vis stiger inte temperaturen i
onödan.
31
Ljud från kylskåpet - orsaker
Normala ljud
Hur uppstår de?
Brrrrr...
Brummandet kommer från motorn (kompressorn). För en kort
stund kan ljudet bli högre just när motorn kopplas in.
Blubb, blubb....
Ett bubblande, gurglande eller surrande ljud kommer från köldmediet som rinner genom rören.
Klick....
Ett klickande ljud hörs när termostaten kopplar in eller ur motorn.
Sssrrrrr....
I ett flerzons- eller NoFrost-kylskåp kan ett tyst susande ljud höras när luftströmmarna cirkulerar i skåpets inre delar.
Knack...
Knackljudet hörs när materialet inuti utvidgas.
Tänk på att det inte går att helt undvika motorljud och ljud från kylaggregatet.
Ljud som enkelt kan åtgärdas
Hur uppstår de och vad kan man göra åt dem?
Klapprande, slamrande, klirrande ljud
Kylskåpet står inte plant: Rikta kylskåpet med hjälp av ett vattenpass. Använd skruvfötterna under skåpet eller lägg något
under.
Kylskåpet kommer åt snickeriskåp eller ett annat kyl-/frys-/
vinskåp: Öka avståndet mellan skåpet och snickeriskåp eller annat kyl-/frys-/vinskåp.
Lådor, korgar eller hyllplan vibrerar eller kärvar: Kontrollera
kylskåpets uttagbara delar och sätt in dem på nytt.
Flaskor kommer åt varandra: Flytta dessa en aning från varandra.
Transportkabelhållaren hänger kvar på baksidan av kylskåpet: Avlägsna kabelhållaren.
32
Miele service och garanti
Om det uppstår fel som du själv inte
kan åtgärda, var god kontakta:
– närmaste återförsäljare
eller
– Miele service.
Auktoriserade serviceverkstäder kan
nås på telefonnummer
077 077 00 20. Se även Mieles hemsida: www.miele.se.
Service behöver kylskåpets modellbeteckning och tillverkningsnummer.
Båda dessa uppgifter finns på typskylten på insidan av kylskåpet.
Garantitid och garantivillkor
Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.
33
Elanslutning
Kylskåpet levereras med elkabel och
stickpropp för anslutning till 50 Hz
220–240 V.
Säkringen måste vara på minst 10 A.
Anslutning får endast ske till ett jordat
uttag som är installerat enligt gällande
föreskrifter. Elanslutningen måste utföras enligt gällande föreskrifter
(VDE 0100).
Stickproppen får inte ligga direkt bakom kylskåpet. Den måste vara lätt tillgänglig för att i nödfall kunna dras ut
snabbt.
Om kontakten efter inbyggnad inte är
tillgänglig för användaren måste anslutningen ha en åtkomlig, typgodkänd
strömbrytare. Som frånkopplingsdon
gäller en tillgänglig strömbrytare med
ett kontaktavstånd på minst 3 mm. Till
detta hör LS-brytare, säkringar och
skydd (enligt EU-standard EN 60335).
Varken stickpropp eller nätkabel får
komma åt kylskåpets baksida eftersom
stickpropp och nätkabel då kan skadas
genom vibrationer från kylskåpet. Det
kan orsaka kortslutning.
Andra maskiner bör inte heller anslutas
till kontakter som finns bakom kylskåpet.
34
Det är inte tillåtet att ansluta kylskåpet
via förlängningskabel eftersom den inte
garanterar tillräcklig säkerhet (till exempel överhettningsfara).
Kylskåpet får inte anslutas till en växelriktare som används vid en autonom
strömförsörjning, till exempel via solpaneler. När man kopplar in kylskåpet
kan annars säkerhetsavstängningen
kopplas in på grund av spänningstoppar. Elektroniken kan skadas.
Likaså får kylskåpet inte användas med
energisparkontakter eftersom energitillförseln då reduceras och kylskåpet
blir för varmt.
Om anslutningskabeln måste bytas ut
får detta byte endast utföras av en elektriker.
Uppställningsanvisningar
Använd inga maskiner som avger
värme, som exempelvis miniugn,
kokplattor eller brödrost, på kylskåpet. De kan antändas. Brandrisk!
Uppställningsplats
Kylskåpet bör inte placeras direkt bredvid en spis, ett element eller i närheten
av ett fönster med direkt solljus. Ju
högre den omgivande temperaturen är,
desto längre arbetar kompressorn för
att uppnå vald temperatur, vilket leder
till ökad energiförbrukning. Lämplig
uppställningsplats är ett rum med torr
luft och goda ventilationsmöjligheter.
Viktigt! Vid hög luftfuktighet kan
kondens hamna på utsidan av kylskåpet. Detta kondensvatten kan
leda till korrosion.
För att förebygga kondens rekommenderas att kylskåpet står i ett torrt
rum med tillräcklig ventilation och/
eller luftkonditionering.
När du har ställt upp kylskåpet,
säkerställ att kylskåpsdörren stängs
ordenlitgt, att ventilationsöppningarna inte är övertäckta och att kylskåpet har ställts upp på så sätt som beskrivs i denna bruksanvisning.
Beakta dessutom följande när du ställer
upp kylskåpet:
– Kontakten får inte ligga bakom kylskåpet. Den måste vara lätt tillgänglig vid nödfall.
– Stickpropp och anslutningskabel får
inte komma åt kylskåpets baksida
eftersom den kan skadas av vibrationer från kylskåpet.
– Andra maskiner bör inte heller anslutas till kontakter som finns bakom kylskåpet.
35
Uppställningsanvisningar
Rikta kylskåpet
Klimatklass
Beroende på kylskåpets klimatklass får
vissa fastställda rumstemperaturer inte
över- eller underskridas. Klimatklassen
framgår av typskylten på kylskåpets insida.
Klimatklass
Rumstemperatur
SN
N
ST
T
+10 °C till +32 °C
+16 °C till +32 °C
+16 °C till +38 °C
+16 °C till +43 °C
En lägre rumstemperatur leder till att
kompressorn står stilla under längre
perioder. Detta kan leda till att temperaturen i kylskåpet stiger.
^ Rikta kylskåpet med de främre skruvfötterna med hjälp av den medföljande gaffelnyckeln så att det står jämnt
och stadigt.
Stötta upp kylskåpsdörren
Ventilation
Luften på baksidan av kylskåpet värms
upp. Därför får ventilationsöppningarna
inte blockeras.
Ventilationen måste regelbundet rengöras från damm.
Ställa upp kylskåpet
^ Avlägsna först kabelhållaren från kylskåpets baksida.
^ Kontrollera att alla delar på baksidan
av kylskåpet kan vibrera fritt. Böj
eventuella föremål som ligger an mot
baksidan åt sidan.
^ Skjut försiktigt fram kylskåpet till den
plats där det ska stå.
^ Ställ kylskåpet med baksidan direkt
mot väggen.
36
^ Skruva i alla fall ut skruvfoten a tills
den ligger an mot golvet. Sedan
skruvar du ut den ytterligare 90°.
Uppställningsanvisningar
Kylskåpets mått
K 11820 SD, K 12820 SD, K 12820
SD edt/cs
A
B
C
1 850 mm
600 mm
630 mm
37
Ändra dörrupphängning
Kylskåpet levereras med högerhängd
dörr. Ska dörren vara vänsterhängd
måste dörrupphängningen ändras på
följande sätt:
Avlägsna handtaget
För att hänga om dörren behöver du
följande verktyg:
Omhängningen av dörrarna ska utföras av två personer.
^ När du drar i handtaget a skjuts
handtagets sidodel b bakåt.
^ Dra sidodelen b kraftigt bakåt ur
skåran.
^ Lossa de fyra skruvarna (torx 15) från
fästplattan och ta bort handtaget.
^ Lossa täckskydden på motsatt sida
och fäst dem i de nu lediga hålen där
dörrhandtaget har suttit.
38
Ändra dörrupphängning
Hänga om kylskåpsdörren
Plocka bort livsmedlen från dörrhyllorna!
^ Stäng kylskåpsdörren.
^ Lossa hållardelen f från täckskyddet e genom att skjuta den något åt
vänster och ta sedan bort täckskyddet.
^ Vrid hållardelen f 180°.
^ Sätt på täckskyddet e framifrån på
hållardelen f och skjut det åt höger.
Texten ska vara läsbar.
^ Ta bort täckskyddet g, vrid det 180°
och sätt i det på motsatt sida.
^ Sätt täckskyddet e tillsammans med
hållardelen f på motsatt sida.
^ Ta bort täckskyddet a genom att ta
tag i det baktill och skjuta det framåt.
Lyft sedan upp det och ta bort det.
^ Ta bort täckskyddet b genom att lyfta det uppåt.
OBS! När gångjärnshållaren är borttagen är dörren inte längre säkrad!
^ Lossa skruvarna d från den övre
gångjärnshållaren c och dra gångjärnshållaren uppåt för att ta loss
den.
^ Ta försiktigt bort dörren genom att lyfta den något uppåt och ställ den åt
sidan.
^ Lossa täckskyddet e försiktigt uppifrån med hjälp av en skruvmejsel
och ta bort det tillsammans med
hållardelen f.
39
Ändra dörrupphängning
^ Dra ut hela gångjärnsbulten uppåt a
med bricka b och skruvfot c.
^ Ta bort pluggen d.
^ Avlägsna pluggen h ur gångjärnsbussningen i dörren och sätt den på
motsatt sida.
^ Lossa skruvarna e och ta loss gångjärnshållaren f.
^ Lossa lite på skruven på gångjärnsdelen h som sitter på gångjärnshållaren f. Vrid gångjärnsdelen till hålet
på den motsatta sidan på gångjärnshållaren f och dra åt skruven igen.
^ Sätt pluggen d i det andra hålet.
^ Ta loss täckskyddet g och sätt det i
hålen på motsatt sida.
^ Ta med hjälp av en skruvmejsel bort
låsfjädern i som sitter på undersidan av dörren och sätt den på motsatt sida.
40
Ändra dörrupphängning
^ Skruva fast gångjärnshållaren f på
motsatt sida. Använd endast de yttre
avlånga hålen. Använd inte den mittersta skruven. Endast på så sätt kan
dörren riktas via de yttre avlånga hålen vid ett senare tillfälle.
^ Viktigt! Skruva in skruvfoten c helt i
gångjärnsbulten a.
^ Sätt tillbaka hela gångjärnsbulten a
med bricka b och skruvfot c. Viktigt! Spärren på gångjärnsbulten
måste peka bakåt igen.
^ Sätt gångjärnshållaren c på motsatt
sida och fäst den med skruvarna d.
^ Sätt fast täckskydden a och b på
motsatt sida.
^ Rikta dörren via de avlånga hålen i
den nedre gångjärnshållaren ut mot
kylskåpets hölje. Dra sedan åt skruvarna ordentligt.
^ Sätt kylskåpsdörren uppifrån på
gångjärnsbulten c.
^ Stäng kylskåpsdörren.
41
Ändra dörrupphängning
Återmontera handtaget
Följande anvisningar ska ovillkorligen beaktas när handtaget sätts fast
eftersom dörrens tätningslist annars
skadas.
Se ovillkorligen till att handtagets
sidodel d inte kommer åt dörrens
tätningslist när den öppnas. Tätningslisten skadas i längden!
Om så skulle vara fallet,
^ rikta fästplattan c en gång till via
gängstiften a tills fästplattan och
handtagets sidodel d har motsvarande vinkel så att tätningen inte
kommer i kontakt med handtagets
sidodel när dörren öppnas.
^ Skruva först i handtaget löst på motsatt sida med de båda främre skruvarna b.
Fästplattan c måste ligga mot dörrens
hölje på ett sätt som gör att fästplattan
ligger parallellt med kylskåpets yttre
vägg när dörren är stängd.
Om så inte är fallet,
^ skruva in de båda förmonterade
gängstiften a med en sexkantsnyckel så långt tills fästplattan c har
en motsvarande vinkel.
^ Dra åt alla 4 skruvarna b ordentligt.
^ Skjut in handtagets sidodel d från
kylskåpets sida i fästplattans skåra
tills du hör att den snäpper fast.
42
Rikta kylskåpsdörren
Dörren kan riktas mot kylskåpets hölje
vid ett senare tillfälle med hjälp av de
yttre avlånga hålen i den nedre gångjärnshållaren.
För att underlätta monteringen har
kylskåpet avbildats med öppen dörr
på bilden.
^ Ta bort den mittersta skruven a från
gångjärnshållaren.
^ Skruva ut de båda yttre skruvarna b
en aning.
^ Rikta dörren genom att flytta gångjärnshållaren åt vänster eller höger.
^ Dra sedan åt skruvarna b ordentligt.
Skruven a behöver inte skruvas fast
igen.
43
Bygga in kylskåpet
Ventilationsöppningarna får inte
täckas för eller blockeras. Dessutom
måste de regelbundet rengöras från
damm.
Om kylskåpet byggs in i en nisch med
standardmått (djup max 580 mm) kan
kylskåpet ställas upp direkt bredvid
köksskåpet. Dörren sticker då ut 34 mm
på sidorna och 50 mm i mitten utanför
intillstående skåp. Dörren kan därmed
öppnas och stängas utan problem.
Vid uppställning av kylskåpet bredvid
en vägg d måste avståndet mellan
väggen d och kylskåpet b vara cirka
36 mm. Detta motsvarar den utstående
delen av handtaget när dörren är
öppen.
a Påbyggnadsskåp
b Kylskåp
c Köksskåp
d Vägg
Kylskåpet kan byggas in i en nisch. För
att anpassa höjden till övriga snickeriskåp kan ett överskåp a monteras.
För att få tillräckligt med ventilation
måste utrymmet mellan hela kylskåpets
baksida och väggen vara minst 50 mm
djupt.
Ventilationsutrymmet mellan kylskåpet
och taket bör vara minst 300 cm2 så att
den uppvärmda luften kan dra bort
obehindrat. Kylaggregatet måste
annars arbeta mer vilket ökar energiförbrukningen.
44
45
46
47
Med reservation för ändringar / 4912
K 11820 SD, K 12820 SD, K 12820 SD edt/cs
M.-Nr. 09 434 360 / 00
