Exempel 3.3 Elkretsanalys, Gunnar Petersson Uppgiften går ut

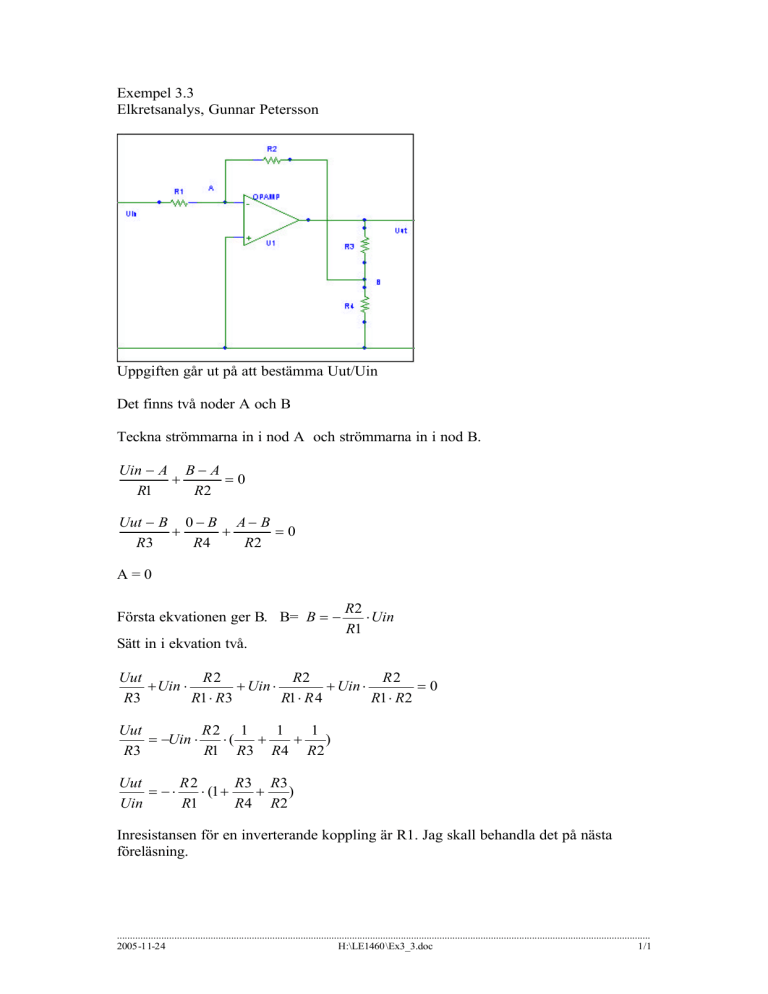

Exempel 3.3
Elkretsanalys, Gunnar Petersson
Uppgiften går ut på att bestämma Uut/Uin
Det finns två noder A och B
Teckna strömmarna in i nod A och strömmarna in i nod B.
Uin − A B − A
+
=0
R1
R2
Uut − B 0 − B A − B
+
+
=0
R3
R4
R2
A=0
Första ekvationen ger B. B= B = −
R2
⋅ Uin
R1
Sätt in i ekvation två.
Uut
R2
R2
R2
+ Uin ⋅
+ Uin ⋅
+ Uin ⋅
=0
R3
R1 ⋅ R3
R1 ⋅ R 4
R1 ⋅ R2
Uut
R2 1
1
1
= −Uin ⋅
⋅(
+
+
)
R3
R1 R3 R4 R2
Uut
R2
R3 R3
= −⋅
⋅ (1 +
+
)
Uin
R1
R4 R2
Inresistansen för en inverterande koppling är R1. Jag skall behandla det på nästa
föreläsning.
...............................................................................................................................................................................................................
