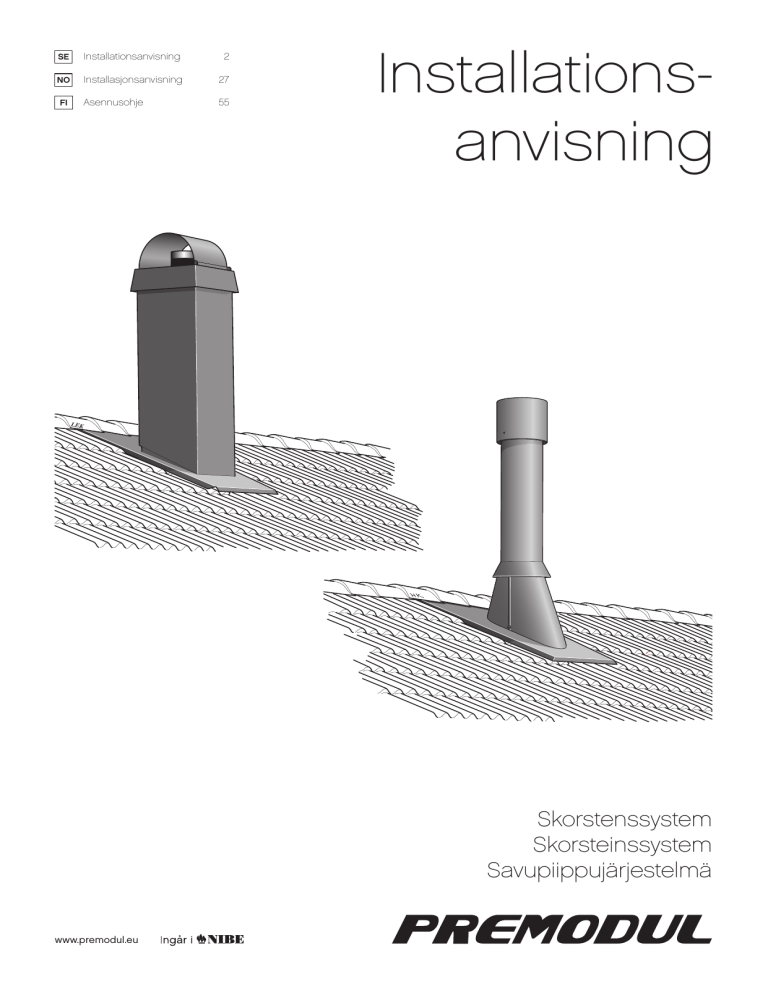

Installations- anvisning

SE
Installationsanvisning2
NO
Installasjonsanvisning27
FI
Asennusohje55
Installationsanvisning
LEK
Skorstenssystem
Skorsteinssystem
Savupiippujärjestelmä
www.premodul.eu
EC Deklaration om
överensstämmelse
www.premodul.eu
TILLVERKARE
Namn
Adress
Tillverkningsställe§
NIBE AB/NIBE STOVES
Box 134, Skulptörvägen 10, SE-285 23 Markaryd
Markaryd, Sweden
PRODUKT
Produkttyp
Typbeteckning
Standard
Avsedd för användning
Bränslen
Rökgastemperatur
Flerväggig systemskorsten av metall
Premodul
SS-EN 1856-1 2009
Skorsten för eldstäder med effekt upp till 120 kW
Vedbränsle, gas
Maximalt 450° C
CE-MÄRKNING
Utfärdad
Klassificeringskod
Tryckhållfasthet
Flödesmotstånd
Värmemotstånd
Resistent mot soteld
Sidodragning
Draghållfasthet
Särskilda villkor
2005
SS-EN 1856-1:T450-N1-D-Vm-L50080-G (50)
Upp till 15 m skorstenslängd
0,15 µm
0,36 m2 K/W vid 550° C
Ja
Maximalt 4 m offset, nedböjning 5 mm
0,5kN
Maximalt 4 m mellan infästningar vid sidodragning 27°/38°/45°.
Utan stagning högst 2 m skorsten över tak.
TILLVERKNINGSKONTROLL
Namn
Adress
Certifikat
Identifikationsnummer
Sveriges Tekniska Forskningsinstitut AB
Box 857, SE-501 15 Borås
0402-CPD-22 03 11, utfärdat 19/12-2005
0402
BILAGOR
Monterings- och installationsanvisning
Niklas Gunnarsson
Affärsområdeschef NIBE STOVES
Kvalitetsgodkännande
Skorstenen har provats av Sveriges Provnings- och Forskningsinstitut och uppfyllt
gällan­de regler för både CE-märkning och de högre kraven för P-märkning.
CE-märkningsnummer: 0402-CPD-220311
P-märkningsnummer: 220304
Provningsrapport: P105827, PX08598B, PX08598A, PX22094
Bäste Premodul - ägare
En minst lika viktig del som kaminköpet är valet av skorsten.
Du ska tryggt kunna lita på att skorstenen på ett säkert sätt
transporterar bort rökgaserna.
Premodul är utvecklad och typgodkänd för att ge maximal
säkerhet och prestanda tillsammans med våra eldstäde­r.
Tack vare att Du valt Premodul får Du också hela lösninge­n
– från skorstenshuv till takgenomföringar och anslutningar
till våra kaminer.
Valet av Premodul ger Dig trygghet hela vägen.
Innehållsförteckning
Allmänna råd
Översiktsbild skorstensbenämningar
Håltagning i tak Genomföring av bjälklag och väggkonstruktion
Inbyggnad i omslutande schakt
Montering av tätning
Montering av skorstensmodul
Montering av halvisolerad startmodul
Montering av vinkel vid sidodragning av skorsten
Montering av fristående 90° vinkelmodul Montering av vägghängd 90° vinkelmodul Montering av underbeslag för fyrkantig skorstenshuv
Montering av nederbeslag för fyrkantig skorstenshuv
Montering av fyrkantig skorstenshuv
Uppstigningsanordning till fyrkantig skorstenshuv
Montering av underbeslag för rund skorstenshuv
Montering av nederbeslag för rund skorstenshuv
Montering av rund skorstenshuv
Montering av arbetsbrygga till rund skorstenshuv
Utvändig montage längs en yttervägg
Montering av väggfäste
Montering av regnskydd
Montering av arbetsbrygga till skorsten utan skorstenshuv
Tillverkarförsäkran
Tillverkning av produkten har skett i enlighet med de handlingar som
ligger till grund för respektive godkännandebevis och därtill hörande krav
på tillverkningskontroll.
Avsedd användning
Skorsten för anslutning till eldstäder med en värmeeffekt av högst 120 kW
och som har en rökgastemperatur vid normal drift av högst 450 °C.
Märkning
När skorstenen är monterad skall typskylten appliceras på skorstenens
yttermantel. Fyll i installationsdatum och placera skylten där den
är åtkomlig att läsa. Typskylten bipackas i kartongen märkt med
artikelnummer: 499213/099818/099922
2
3
4
4-5
5
5
6
7
8
9
9
10
11-12
12-14
15-16
17
18
19-20
21
21
22
23
24-26
OBS!
Installation av eldstad ska anmälas till
den lokala byggnadsmyndigheten
Husägaren står själv ansvarig för att föreskrivna säkerhetskrav
är uppfyllda och för att installationen blir inspekterad av en
kvalificerad kontrollant.Skorstensfejarmästaren ska informeras
om installationen eftersom den medför ändrat sotningsbehov.
Vid installationen föreligger risk för att falla från högre höjder.
Vi anmodar därför att använda byggarbetsställning eller annan
säkerhetsutrustning vid installationen.
SE
Premodul
2
Allmänt
Vi uppmanar er att noggrant läsa igenom anvisningen och
bevara den för framtida bruk. Denna anvisning innehåller
instruktioner om hur Premodul skorstenssystem skall
installeras i en­familjsbostäder. I flerfamiljsbostäder ställs
krav på brandavskiljande celler, i förekommande fall måste
skorstenen omslutas av ett schakt som uppfyller brandteknisk
klass EI60.
Premodul är godkänd enligt europanorm SS EN 1856-1 och har
erhållit klassificerings­koden T450-N1-D-Vm-L50080-G(50).
Skorstenen upp­fyller dessutom SPs certifieringskrav för att
erhålla det s.k. P-märket.
Inga specialverktyg erfodras vid sotning.
Skorstenen är godkänd utan krav på inbyggnad i omslutande
schakt. Det är dock tillåtet att omsluta skorsten med ett schakt
om krav på säkerhets­avstånd och avluftning uppfylls.
Skorstenen är typgodkänd för 450°C rök­gas­temperatur, och
uppfyller föreskriften för rök­kanaler till mindre eldstäder
enligt SS EN 1856-1 Chimneys.
Innerröret är tillverkat av rostfritt stål och isolerat med
formpressad mineralull. Runt isoleringen sitter en skyddande
mantel av lackerad stålplåt.
Godsmottagning
Kontrollera att godsadressen är rätt samt att godset inte är
transportskadat vid leverans och att antalet kollin stämmer
överens med frakt­sedeln. Vid eventuell transportskada, följ
anvisningen på frakt­sedeln.
Verktyg
Till installationen behöver du följande verktyg:
Hammare, sticksåg, fogsvans, lodsnöre, vattenpass, borrmaskin
med borr Ø 3,5 och Ø 10, skruvbits PZ2, bågfil, plåtsax,
hylsnyckel 8, 10 och 13 mm.
Bygganmälan
För installation av eldstad och uppförande av skorsten fordras
att en bygganmälan inlämnats till byggnadsnämnden i er
kommun. Där kan ni även få råd och anvisningar angående
bygganmälan. En skorstensfejarmästare skall inspektera den
färdiga installationen, det kan dock vara lämpligt att kontakta
skorstensfejarmästaren före installationen om man behöver
sakkunnig rådgivning.
• Innan skorstenen tas i bruk skall den besiktigas och
godkännas av skorstensfejarmästaren.
• Skorstenen skall kunna sotas i hela sin längd och eventuella
sotluckor skall vara lätt åtkomliga.
• Om inga särskilda förhållanden föreligger skall
skorstenen mynna över nock och minst 1 meter över taktäck
ningen.
90°
Min 1m
Allmänna råd
Tekniska data och rekommendationer
• Invändig diameter är 15 cm vilket ger en tvärsnitts­area på
176,7 cm².
• Utvändig diameter är 28 cm.
• Vikt 12,5 kg/m.
• Kortast rekommenderade skorstenslängd är 3,5 meter.
• Maximalt 1 m horisontell dragning rekommenderas, förutsatt
att den vertikala skorstenslängden är minst 5 m.
• CE-märknings nr: 0402-CPD-220311
• P-märke certifiering nr. 220304
Uppstigningsanordning
Är skorstenshuven högre än 1,2 meter vid upp­stigningsstället
skall en arbetsbrygga monteras. När skorstenshuven är högre
än 2 m skall stege och stag monteras.
Bärande underlag
Kontrollera att träbjälklaget har tillräcklig bärighet för
skorstenen med tillhörande kamin. Normalt kan kamin och
skorsten placeras på ett vanligt träbjälk­lag i ett enfamiljshus
om totalvikten inte överstiger 400 kg. Vid tveksamhet kan ni
låta en byggmästare beräkna bärigheten.
Viktigt!
• Innan skorstenens placering bestäms, skall bjälk­arna i
innertak och yttertak lokaliseras.
• Minsta avstånd till brännbar byggnadsdel i
bjälklagsgenomföringen är 50 mm.
• Minsta tillåtna avstånd från skorstenens ytter­mantel till
brännbar byggnadsdel är 30 mm om utrymmet är ventilerat.
• Till vissa produkter används en startmodul med endast
30 mm isoleringstjocklek. Minsta tillåtna avstånd från
yttermanteln på startmodulen till brännbart material
är 100 mm.
1,2 m
Premodul
SE
3
Översiktsbild Skorstensbenämningar
Premodul
Stege Förlängningssektion
Teleskopstag
Huvtak
Förstyvningsplåt
Arbetsbrygga
Innertakstätning
Huvtak
Förstyvningsplåt (dold)
Förlängningsmantel
Förstyvningsplåt (dold)
Stege Bassektion
Upphängningskonsol
Skorstensmodul
Upphängningskonsol
Vinkelmodul 45°
Skorstensmantel
Nederbeslag
Underbeslag (dolt)
Offsetanslutning
Övergångskona
Startmodul
Startrör (dolt)
Skorstensmodul
Täckplåt
Innertakstätning (dold)
Sotningsmodul
Fristående vinkel 90°
Startrör vinkel 90° (dolt)
Fotpelare
Bakåtanslutning
Premodul extern
Regnskydd
Vindskydd
Skorstenstopp
Arbetsbrygga
Regnskydd
Vindskydd
Huvmantel
Regnkrage
Konbeslag
Nederbeslag
Upphängningskonsol med
förlängning
Upphängningskonsol
Väggfäste
Ytterväggsplåt
Vinkelmodul 90°
SE
Premodul
4
Håltagning i tak
Rita upp hålets storlek symetriskt runt centrummarkeringen
och såga därefter upp hålet med en sticksåg. För att erhålla
rätt storlek på hålet i lutande tak rekommenderas att klippa ut
en pappskiva med mått som motsvarar krav på hålets storlek
vid plant tak. Centrera därefter pappskivan på golvet över
markeringen för skorstenscentrum. Genom att loda från taket
till hörnen på pappskivan kan rätt hålstorlek markeras i det
lutande taket.
K
LE
Det är viktigt att bjälkar i innertak och yttertak lokaliseras innan
håltagningen påbörjas.
Med utgångspunkt från respektive kaminmodells
installationsanvisning och krav på säkerhetsavstånd markeras
skorstenscentrum på golvet.
Använd ett lodsnöre och markera centrum för håltagning i taket.
Beroende av nedanstående förutsättningarna varierar kravet på
hålets storlek i genomföringen.
• Förbrännbarttakmaterialkrävs50mmsäkerhetsavståndtill
skorstensmanteln.
• Taklutningenpåverkarstorlekenpåhålet.
• Normaltkanmanväljamellanattgöraettfyrkantigtellerrunt
hål. Vissa kaminer förutsätter dock ett fyrkantig hål eftersom
kaminen har en plåtmantel som omsluter skorstenen ända upp
genom innertaket.
Genomföring av bjälklag och väggkonstruktion
Vid håltagning i väggar och tak kommer den tätande plastfolien
att brytas. I byggnader där det ställs höga krav på lufttäthet
rekommenderas därför att medlevererad diffusionstätning
monteras över hålet och fästes mot plastfolien med aluminiumtejp,
bild 1.
Diffusionstätning
Aluminiumtejp
1
Genomföring av icke brännbart material
Plastfolie
Vid genomföring av material som inte är brännbart och uppfyller
brandteknisk klass EI60 krävs inget säkerhetsavstånd, endast ett
mindre luftgap för frigång erfordras.
50 mm
Mineralull
30kg/m³
kniv
Täckplåt
Mora
Isolerad eller innersluten genomföring av
brännbart bjälklag.
50 mm
3 st i kolli
499213
2
Träbjälklag
Isolering max 380 mm
Minsta avstånd till brännbart material i bjälklagsgenomföringen
är 50 mm. Isolera genomföringen med max 380 mm mineralull
sommedföljerleveransen,bild2.Omtjockareisoleringönskas
ska något av följande alternativ väljas:
• Säkerställattingenisoleringtjockareän380mmligger
närmare än 100 mm från skorstensmantel, bild 3.
• Somtillbehörfinnsettventileratskorstensschaktsom möjliggör 800 mm tjock isolering, bild 4.
• Omavståndettillbrännbartmaterialökastill100mmtillåts
500 mm tjock isolering, bild 5.
Innertakstätning
100
3
Ventilerat skorstensschakt
4
Lösull
100 mm
800 mm
3 st i kolli
499213
Täckplåt
Träbjälklag
50 mm
Mineralull 30kg/m3
Innertakstätning
Max 230 mm
Isolering max 500 mm
5
Max 380
Mora
kniv
Mineralull
30kg/m³
50
Premodul
SE
5
Mora
Vid horisontell genomföring skall brännbart material
skyddas av en obrännbar byggskiva och vara på minst 60
mm avstånd från skorstensmanteln. Såga ett kvadratiskt
hål med måttet 400x400 mm i väggen och täck sidorna
längs hela genom­föringen med 8 mm tjock obrännbar
byggskiva t.ex Minerit eller Masterboard. Utrymmet mellan
skorstensmanteln och den obrännbara byggskivan skall
isoleras. Isoleringen skall vara obrännbar och tillverkad av
mineralull.
kniv
Genomföring av brännbar vägg
3 st i kolli
499213
Träregel
Sotmodul
Täckplåt
Täckplåt
Startrör
Fristående 90 modul
60 mm
Mineralull
Obrännbar
byggskiva 8 mm
Byggskiva
Max 380 mm
Inbyggnad i omslutande schakt
Det är tillåtet att bygga in skorstenen helt eller delvis i ett
omslutande schakt. Schaktet skall bygga­s av obrännbara
byggskivor eller av gipsplattor. Plattorna skall sammanfogas
i hörnen med plåtvinklar eller med utvändigt monterade
träreglar. Avståndet mellan skorstenens yttermantel och
insidan av schaktet skall vara 50 mm. Ansluter schaktet till
huven på yttertaket sker avluftning via luftspalten under
huvtaket. Om schaktet inte ansluter till huven skall en ventil
med en öppning på 30 cm² monteras högt upp på schaktet för
avluftning.
För att möjliggöra inspektion av skorsten skall en
inspektionslucka, med mått 300x300 mm, montera­s på
lättåtkomlig och besiktningsbar plats i schaktväggen.
Viktigt!
I flerfamiljsbostäder ställs krav på brandavskiljande celler, i
förekommande fall måste skorstenen omslutas av ett schakt
som uppfyller brandteknisk klass EI60.
Montering av tätning
Genomföringen i innertaket skall döljas av en innertakstätning.
Normalt har innertakstätningen även till uppgift att fixera
skorstenen i rätt position. Till vissa kaminer levereras dock en
plåtmantel som omsluter skorstenen upp genom innertaket.
I dessa fall försämras innertaks­tät­ningens stagande funktion
och skorstenen skall istället fixeras med en extra täckplåt på
ovan­sidan av genomföringen.
1. Skruva fast innertakstätningen så en spalt på 5-6 mm
erhålls till yttermanteln runt skor­stenen.
2. Vänd lamellerna på killisten mot ytter­manteln och tryck fast
listen i spalten runt yttermanteln.
Utvändiga
träreglar
inv.
inv.
380
380
inv. 380
inv. 380
Invändiga
plåtvinklar
inv. 380
inv. 380
Spalt
5-65-6
mm mm
Spalt
inv.
inv.
380
380
SE
Premodul
6
Montering av skorstensmodul
Kontrollera att samtliga kopplingsskarvar är fria från smuts
och att inga skador finns på skorstensmodulerna. Var noggrann
med att täta kopplingsskarven mellan de rostfria rökrören med
pannkitt.Observeraattdenutkragadeändenpårökröretochden
rillade änden på yttermanteln alltid skall vara vända uppåt. Vid
leverans är delarna till varje skorstensmodul löst sammansatta.
För att underlätta monteringen rekommenderas att delarna
separeras och monteras sektionsvis var för sig.
1. Montera det till varje kamin individuellt anpassade startröret
på kaminens anslutningsstos. Placera stoppbrickan på rillan
runt startröret och trä på övergångsisoleringen. (Till vissa
kaminer monteras även en tätningsplåt med isolering, se
respektive kaminmodells installationsanvisning).
2. Montera fullisolerade skorstensmoduler direkt eller
börjamedenhalvisoleradstartmodul.Observeraatt
övergångsisoleringens placering ändras vid montering
av halvisolerad startmodul, se sid 7. För varje fullisolerad
skorstensmodul ska en tätningsring placeras i det övre spåret
på den rillade änden. Se figur. Stryk pannkitt i skarven och
montera det rostfria rökröret.
Utkragad ände
Rökrör
Isolering
Pannkitt
Yttermantel
30 mm
Tätningsring
Rillad ände
LEK
Övergångsisolering
Stoppbricka
Startrör
LEK
Rilla
LEK
!
Tätningsring
placeras/ingår
inte vid utvändigt
montage längs en
yttervägg.
3. Trä isoleringen över rökröret och kontrollera så att
isoleringen sluter tätt i skarvarna. Största tillåtna mellanrum
i isoleringsskarven är 2 mm. Avlägsna skyddsfolien på bifogad
aluminiumtejp och klistra den över isoleringsskarven.
4. Trä den lackerade yttermanteln över isoleringen. Kontrollera
att den första yttermantel stödjer mot insidan av stoppbrickan.
Skjut ihop yttermantlarna till stoppet mot rillan och vrid dem så
den längsgående svetsskarven kommer bakåt.
5. Vid genomföring av skorstenen till ett övre våningsplan
monteras en täckplåt på golvet över hålet. I vissa fall där
innertakstätningen inte fixerar skorstenen skall täckplåten
ävenmonterasivindsutrymmen.Observera:Täckplåtenskall
träs över skorstensmodulen och måste därför monteras
samtidigt som skorstensmodulerna monteras.
6. För att erhålla rätt längd monteras överst en eller flera
slutmoduler.Observeraattdessaalltidskallmonterasinuti
skorstenshuven på yttertaket och därför saknar den lackerade
yttermanteln. Till skillnad från skorstensmodulerna behöver
isoleringskarven till slutmodulen ej tejpas.
Aluminiumtejp
Premodul
SE
7
Montering av halvisolerad startmodul
Tillvissakaminerlevererashalvisoleradestartmoduler.Observera
att startmodulerna endast får monteras i det rum där kaminen
är placerad och måste sluta före genomföringen i innertaket.
Avståndet från yttermanteln på startmodulen till brännbart
material skall vara minst 100 mm.
1. Samma grundläggande instruktioner som under ”Montering av
skorstensmodul” skall följas.
2. Till vissa kaminer med synlig anslutningsstos skall en
täckring monteras över anslutningsstosen. Täckringen
skyddar bakomvarande vägg mot värmestrålning. (Se separat
anvisning.)
3. Montera det till varje kamin individuellt anpassade
startröret på kaminens anslutningsstos. Stryk pannkitt på
anslutningsstosen, montera startröret. Placera stoppbrickan
på rillan runt startröret (till vissa kaminer monteras även
en tätningsplåt med isolering, se respektive kaminmodells
installationsanvisning).
4. Montera startmodulerna.
5. Montera övergångskonan och den korta isoleringsbiten. Placera
tätningsring övergångskona enligt figur. Kontrollera att
ovankanten på övergångskonan inte når upp till innertaket.
6. Bygg därefter vidare med fullisolerade skorstensmoduler.
7. För varje fullisolerad skorstensmodul ska en tätningsring
placeras i den rillade änden. Se figur.
Tätningsring
fullisolerad
Skorstensmodul
Tätningsring
övergångskona
Övergångsisolering
Övergångskona
Aluminiumtejp
Startmodul (lång/kort)
Stoppbricka
Startrör
Anslutningsstos
SE
Premodul
8
Montering av vinkel vid sidodragning av skorsten
För att erhålla erforderlig stabilitet vid sidodragning skall skarven
mellan yttermantlarna fixeras med 4 st plåtskruvar per skarv.
Samtliga skarvar mellan den övre och nedre vinkeln skall fixeras
med skruvar.
Upphängningskonsol skall alltid monteras i närheten av den övre
skorstensvinkeln.
Till vinklar med mindre lutningsvinkel än 45° skall en
skorstensmodul med sotlucka monteras lätt åtkomlig mellan
vinklarna.Observeraattunderlagetundersotluckanskallvara
obrännbart och kunna samla upp nedfallande sot i samband med
rensning.
1. Innan en vinkel monteras skall alltid en rörelseupptagande bussning placeras i den undre
skorstensmodulen, alt vinkeln. Stryk pannkitt
runt rörbussningen och placera den i utkragningen på skorstensmodulen. Bussningen skall
stanna 3-4 mm under rörets kant. Vik sedan
plåtkanten över bussningen på 4 ställen (se steg 2 i figuren),
detta för att bussningen skall sitta fast i röret.
2. Före montering, placera en styck tätningsring i det övre rillade
spåret för varje yttermantel i satsen. Se figur.
3. Montera vinkeln, sök in och placera handelen i rörbussningen,
tryck ner vinkeln försiktigt förbi tätningarna tills
yttermantlarna möts.
4. Montera en upphängningskonsol i närheten av den översta
vinkeln och fäst den i någon bärande byggnadsdel. I de fall
sidoförskjutningen är över 0,5 m och avståndet från täckplåten
i genomförningen upp till skarven på nedersta vinkeln
överstiger 1 m skall även en upphängnings konsol monteras i
närheten av den nedersta vinkeln.
Observera!
Vid montering av två vinklar direkt mot varandra utan
mellanliggande skorstensmodul, skall rörbussningen monteras i
utkragningen på den undre vinkeln.
Viktigt!
Inget pannkitt får finnas inuti den rörelseupptagande
bussningen.
Upphängningskonsol
Tätningsring
Rörelseupptagande bussning
Isolering
Rökrör
Yttermantel
Steg 1
Rörelseupptagande bussning
Isolering
LEK & HK
Steg 2
Yttermantel
Premodul
SE
9
Montering av fristående 90° vinkelmodul
1. Montera den teleskopiska fotpelaren på vinkeln och justera
höjden så vinkeln centrerar med anslutningsstosen på kaminen.
Borra Ø 3,5 mm i fotpelaren genom de fyra hålen i vinkelns
stödpelare och skruva fast fotpelaren med 4 plåtskruvar.
2. Montera eventuella skarvmoduler för förlängning av
den horisontella dragningen. Glöm ej att sammanfoga
isoleringsskarven med bifogad aluminiumtejp. Vid behov kan
längden på skarv­modulen anpassas genom att klippa den släta
änden med en plåtsax. Montera täck­plåten på väggen närmast
vinkeln. Placera vinkel­n så att rätt avstånd till angränsande
vägg­ar och kamin erhålls. Den konande änd­avslutningen skall
alltid vara utanför väggen och mot kaminens ryggplåt. Var
noggrann med att täta samtliga kopplingsskarvar mellan de
rostfria rökrören med pannkitt.
3. Isolera utrymmet i genomföringen mellan yttermanteln
och den obrännbara byggskivan med mineralull. Skruva fast
täckplåten över genomföringen på väggen närmast kaminen.
4. Montera startröret med den tunna isoleringen i vinkeln. För
kaminen på plats och anslut stosen i startröret. Kontrollera att
packningen på stosen hamnar i rätt läge.
5. Vid val av skorstensmodul med sotlucka skall den monteras
vertikalt och lätt åtkomlig närmast vinkeln innan övriga
skorstensmoduler monteras.
*
Övergångskona
Isolering
Täckbricka
Montering av vägghängd 90° vinkelmodul
När kaminen ansluts genom en brännbar vägg till en vägghängd 90°
vinkelmodul skall genomföringen vara utförd enligt anvisningen på
sidan 5 ”Genomföring av brännbar vägg”.
1. Lägg en sträng silikon på baksidan av ytterväggsplåten och
skruva fast den så hålet centrerar mot anslutningsstosen
på eldstaden. Skruva därefter fast väggfästet mot
ytterväggsplåten.
2. Såga/slipa ett spår som är cirka 5 mm djupt och cirka 600 mm
långt ovanför ytterväggsplåten. Tryck in dropplisten i spåret
och skruva fast den. Lägg
silikon längs ovansidan på dropplisten.
3. Montera eventuella skarvmoduler för förlängning av
den horisontella dragningen. Vid behov kan längden på
skarvmodulen anpassas genom att klippa den släta änden
med en plåtsax. Placera vinkelmodulen så att rätt avstånd till
angränsande väggar samt kamin erhålls. Fäst vinkelmodulen i
rätt läge med den rostfria muttern under väggfästet. Montera
killisten i spalten mellan ytterväggsplåten och yttermanteln.
Övergångskonan skall monteras innanför väggen och mot
kaminens ryggplåt.Var noggrann med att täta samtliga
kopplingsskarvar mellan de rostfria rökrören med pannkitt.
4. Isolera utrymmet i genomföringen mellan skorstensmanteln
och den obrännbara byggskivan med mineralull.
Genomföringen på väggens insida döljs av en täckplåt. Skruva
fast täckplåten så en spalt på 5-6 mm erhålls till yttermanteln
runt skor­stenen. Vänd lamellerna på killisten mot yttermateln
och tryck fast listen i spalten runt yttermanteln.
5. Montera startröret med den tunna isoleringen i vinkeln. För
kaminen på plats och anslut stosen i startröret. Kontrollera
att packningen på stosen hamnar i rätt läge.
* Om den horisontella skorstenslängden överstiger 500 mm skall en
skorstens­modul med sotlucka
monteras på vinkelmodulen.
Startrör
LEK
När kaminen ansluts genom en brännbar vägg till fristående
90° vinkelmodul skall genomföringen i väggen vara utförd enligt
anvisning på sidan 5 ”Genomföring av brännbar vägg”.
Spår 5 x 600 mm
Ytterväggsplåt
Väggfäste
0 mm
Max 31
Täckbricka
Dropplist
Killist
Isolering
Övergångskona
Startrör
Täckplåt
3 st i kolli
099509
SE
Premodul
10
Montering av underbeslag för fyrkantig skorstenshuv
Infästning
Underbeslaget skall fästas mot undertaket i en bärande och
stark infästning. Består undertaket av takboard eller annat
liknande material skall en ramkonstruktion av träregel (100x50
mm) byggas mellan takstolarna. Markera centrum för håltagning
i undertaket genom att loda från centrum på skorstenen. Mät
invändigt mått i underbeslaget och såga motsvarande hål i
undertaket.
LEK
LE
Tag bort, alternativt klipp hål, i takbeklädnaden och såga av bärläkten.
Skär upp takpappen alternativt takboarden som bilden visar och skjut
under underbeslaget i ovankant.
Centrera underbeslaget över skorstenen och spika fast det mot
undertaket.
Montera distansvinklarna lite löst i hålen på underbeslaget.
Centrera skorstenen och skruva därefter fast distansvinklarna i både
underbeslaget och yttermanteln på skorstenen, använd självborrande
plåtskruv.
K
Takbeklädnad med undertak av papp eller
takboard
Distansvinkel
Distansvinkel
Viktigt!
Papptak
Stryk asfaltklister mellan underbeslaget och takpappen och spika
fast underbeslaget mot taket. Montera distansvinklarna lite löst i
hålen på underbeslaget. Centrera skorstenen och skruva därefter
fast distansvinklarna i både underbeslaget och yttermanteln på
skorstenen, använd självborrande plåtskruv.
Täta noga runt underbeslaget och upp på stosen med svetsbar
takpapp.
OBS! Figuren visar endast symboliskt hur takpappen appliceras.
Arbetet med den svetsbara takpappen skall utföras av en fackman
enligt gälland­e regler.
LE
K
Kontrollera att det vatten som eventuellt kan rinna på undertaket
inte kan rinna in under underbeslaget. Vid vissa installationer kan
det vara lämpligt att lägga tätningsmassa mellan underbeslaget och
undertaket.
K
LE
Premodul
SE
11
Nockmontage
Underbeslaget för nockmontage levereras i två delar. Vardera del
riktas in så att stosen på underbeslaget hamnar 200 mm från
nocken. Markera nocken och såga längs den bockade kanten till
markeringen. Bocka överskjutande plåt över nocken och spika
fast underbeslaget mot undertaket. Montera den andra delen
med skänklarna omlott, skruva ihop skänklarna och klipp bort
överskottsplåt med en plåtsax. Täta glipan i skärningspunkten
med silikon. Centrera skorstenen och skruva därefter fast
distansvinklarna i både underbeslaget och yttermanteln på
skorstenen, använd självborrande plåtskruv.
200
200
Distansvinkel
Distansvinkel
e
on
lic
Si
ne
ico
Sil
LEK
LE
K
LE
K
Underbeslag
Montering av nederbeslag för fyrkantig skorstenshuv
Spika en stödram av trä runt stosen på underbeslaget. Höjden på
stödramen skall vara i nivå med ovan­sidan på takbeklädnaden.
OBS! Gäller inte vid papptak!
Lägg tillbaka och fäst den avsågade bärläkten. Om arbetsbrygga
eller stege skall monteras, kontrollera att nederbeslaget får stöd
av takbeklädnaden rakt under stegen. Saknas stödet anpassas
en träregel efter höjden på takbeklädnaden och anbringas mot
undertaket.
Ett täckband skall monteras i framkant på nederbeslaget som
skydd mot inblåsning av snö. Skär till täckbandet efter profilen på
takbeklädnaden och fäst det mot undersidan på nederbeslaget.
Täckbandet medföljer i detaljsatsen.
Viktigt!
En stödram för nederbeslaget
skall spikas runt stosen på
underbeslaget. Följ anvisningen
i texten.
LE
K
Gäller ej papptak!
Gummiduk
Tegeltak
Anpassa storleken på takpannorna och lägg tillbaka dem
mot stödramen runt underbeslaget. Centrera nederbeslaget
över underbeslaget och justera till tegelpannorna så bästa
möjliga täthet erhålls. Borra och skruva fast nederbeslaget i
underbeslaget med två skruvar per sida. Rengör nederbeslaget
där gummiduken skall appliceras.
Drag av skyddsfolien och tryck fast gummiduken mot
nederbeslaget. Bäst vidhäftning erhålls om klisterremsan värms
med varmluftspistol under applice­ringen. Gummiduken förs upp
mellan takpannorna och spikas fast mot undertaket.
Täckband
K
LE
876
Papptak
807
Vid papptak används inte nederbeslag.
Underbeslag
Förläng­nings­plåt
Plåttak
Centrera nederbeslaget över underbeslaget. Borra och skruva
fast nederbeslaget i underbeslaget med två skruvar per sida.
Montera en förlängningsplåt från nederbeslaget och upp till
nocken. (förlängnings-plåten ingår ej i leverans utan måste
beställas hos en plåtslagare).
Takplåt
K
LE
Nederbeslag
SE
Premodul
12
Nockmontage
Nederbeslaget för nockmontage levereras i två delar. Vardera del
riktas in så att stosen på nederbeslaget hamnar max 225 mm från
nocken. Markera nockcentrum och klipp längs markeringen. Skruva
fast nederbeslaget mot underbeslaget med 4 st plåtskruvar per
sida.
Nederbeslag
Skarven mellan delarna skall täckas med 2 st nockplåtar. Bocka
nockplåtarna till rätt taklutning och skruva fast dem med plåtskruv i
nederbeslaget.
Täta glipan i skärningspunkten med silikon.
LEK
Nockbeslag
Nockplåt
x 4ax50450
MaM
Nockbeslag
Nockplåt
Sili
con
e
LEK
L=25 mm, svart skruv
L=25 mm, svart skruv
L=18 mm, svart skruv
med gummipackning
Montering av fyrkantig skorstenshuv
Takhuven sätts samman av fyra lösa mantelsidor. Till skorstenshuvar med H-mått över 2 m leverera­s förlängningssektioner med en
bygglängd på 1 m. Huvmanteln anpassas till taklutning och önskad längd på byggarbetsplatsen.
Längd och vinkelklippning av mantel­sidor
1. Erforderlig längd på huvmanteln fastställs genom att
mäta avståndet från änden på rökkanalen och ned till
nederbeslaget och minska måttet med 100 mm (H-mått).
Längden bör anpassas i samband med snedklippningen av
änden mot nederbeslaget. Om det erfordras är det dock inget
som hindrar att längden anpassas i änden mot huvtaket.
100
H
Premodul
SE
13
Klippmått
81 mm
123 mm
167 mm
215 mm
265 mm
322 mm
386 mm
460 mm
Mantelhöjd = H
Klippmått
Taklutning
10°
15°
20°
25°
30°
35°
40°
45°
Mantelhöjd = H
2.Placera mantelsidorna med de svarta sidan uppåt enligt figur. Märk ut H-måttet i mantelns centrum­linje och rita ut taklutningen med
hjälp av måttabellen. Såga med bågfil genom falsen och klipp därefter av manteln med en plåtsax.
Montering av mantelsidor
Placera mantelsidorna vinkelrätt mot varandra. Sammanfoga
mantelsidorna i falsen, använd en gummiklubba eller lägg en
träkloss som mellanlägg när mantlarna slås ihop. Se till att
hörnen på mantel­sidorna ligger i nivå med varandra.
Fastsättning av gummiduk
Rengör ytorna där gummiduken skall appliceras. Drag av
skyddsfolien och applicera gummiduken i underkant mot baksidan
av den långa mantelsidan. Fäst den cc 60 mm in på plåten. Efter
att huvmanteln monterats fästs den andra änden av gummiduken
mot nederbeslaget.
Mantelsida
Gummiduk för skydd
mot yrande snö som
kan sugas in.
Nederbeslag
Montering av huvmantel
Lyft huvmanteln över skorstensmodulerna och trä den över
nederbeslaget. Rikta upp huvmanteln med ett vattenpass.
Borra (Ø 3,5 mm) genom beslagen och skruva fast huvmanteln
med tre plåtskruvar per sida, använd plåtskruv med tätande
gummipackning.
LEK
SE
Premodul
14
Montering av förlängningsmantel
1. Placera mantelsidorna vinkelrätt mot varandra. Sammanfoga
mantelsidorna i falsen, använd en gummiklubba eller lägg en
träkloss som mellanlägg när mantlarna slås ihop. Se till att hörnen
på mantelsidorna ligger i nivå med varandra.
2. Placera förstyvningsplåten inuti huvmanteln vilande på falsen i
hörnen.
3. Montera förlängningsmanteln med den utbockade änden ned
över huvmanteln. Rikta upp förlängningsmanteln med ett
vattenpass. Borra (Ø 3,5 mm) genom plåtarna och skruva fast
förlängningsmanteln i skarven med två plåtskruvar per sida,
använd plåtskruv med tätande gummipackning.
4. Täta hörnen i skarven mellan huvmanteln och
förlängningsmanteln med en liten klick silikon.
vink aroM
ne
vink aroM
K
K
K
LE
K
LE
LE
Montagetips vid montering av höga huvar
Vi rekommenderar att i första hand använda arbetsställning vid
montering av höga huvar. Som alternativ kan stegen, inklusive
stagen, monteras efter att första huvmanteln har monterats.
Stegen kan därefter användas som hjälpmedel för vidare
montering av skorstensmoduler och förlängningsmantlar.
Var uppmärksam på att Ni på egen risk använder stegen som
monteringshjälpmedel. Eftersom det föreligger risk att falla till
marken skall säkerhetslina alltid användas.
co
li
Si
K
LE
K
E
K L
LE
LE
1. Montera förstyvningsplåten inuti huvmanteln vilande på
falsen i hörnen. Skruva fast förstyvningsplåten i huvmanteln
med två skruvar per sida i två motstående sidor.
2. Skär, i nivå med förstyvningsplåten, bort överskjutande
isolering runt rökröret.
3. Lägg huvtaket på plats och skruva fast det i
förstyvningsplåten med fyra skruvar, använd plåtskruv med
tätande gummipackning.
4. Trä gummistosen över rökröret och tryck ned den mot
huvtaket.
min 100 mm
Montering av huvtak
vink aroM
K
LE
K
LE
K
LE
K
LE
ne
co
li
Si
Premodul
SE
15
Uppstigningsanordning till fyrkantig skorstenshuv
Montering av arbetsbrygga
Plattform
1. Vik ut huvfästet och skruva fast det i sidoprofilerna med 2
st plåtskruvar per sida.
2. Montera plattformen på det översta fotsteget med 2st
plåtskruvar.
3. Sätt arbetsbryggan på plats mot huvmanteln med nedersta
fotsteget vilande mot nederbeslaget. Skruva fast huvfästet
och plattformen i huvmanteln, använd plåtskruv med
tätande gummi­packning.
4. Montera plastpluggen i änden på sidoprofilen.
Fotsteg
Sidoprofil
Huvfäste
K
LE
1. Vik ut huvfästena och skruva fast dem i sido­profilerna med
2 st plåtskruvar per sida i vardera huvfäste.
2. Skruva fast plattformen på översta fotsteget med 2st
plåtskruvar.
3. Sätt stegen på plats mot huvmanteln med nedersta
fotsteget vilande mot nederbeslaget. Skruva fast
huvfästena och plattformen i huvmanteln, använd plåtskruv
med tätande gummipackning.
4. Montera plastpluggen i änden på sidoprofilen.
Avståndet mellan plattformen och änden på rök­röret får ej
överstiga 1,2 m.
max 1,2 m
Montering av stege
K
LE
LEK
Förlängning av stege
1. Skruva loss en av sidoprofilerna på stegen.
2. Skruva fast skarvbeslaget inuti änden på sido­profilen.
Förläng därefter sidoprofilerna genom att skruva fast
förlängningsprofilen i skarv­beslaget.
3. Montera utökat antal fotsteg och skruva därefter tillbaka
sidoprofilen.
4. Det extra huvfästet monteras nära huvtaket eller överst på
förlängningssektionen där det är möjligt­.
LEK
K
LE
SE
Premodul
16
Stagning av skorstenshuv och stege
Skorstenshuv med höjd över 2 m och tillhörande stege skall
alltid stagas mot hustaket. Stagen är teleskopiska och behöver
normalt inte kapas. Erfordras anpassning av längden kan
stagen lätt kapas med en bågfil. I skarven skall stagprofilerna
överlappa varandra med minst 20 cm.
1. Om stegen monteras utan förlängningssektion skall stagen
skruvas fast i sidoprofilen ca.1.5 m upp på stegen. I de
fall stegen monteras med förlängningssektion skall staget
skruvas fast i närheten av plattformen. Avståndet från
huvtaket till infästningen av staget får dock ej överstiga 2 m.
Fäst staget i sidoprofilen med fyra stycken plåtskruvar.
2. Vinkla ut staget 45° från stegen och märk ut lämplig
infästning av fästjärnen mot hustaket.
3. Skruva fast fästjärnen mot undertaket med vardera två
sexkantsträskruvar. Kontrollera att infästningen är bärande
och tillräckligt tjock för sexkantsträskruven. När infästningen
bedöms otillräcklig för sexkantsträskruv rekommenderas att
använda genomgående M 8 skruv med bricka och mutter.
LEK
4. Skruva fast staget i fästjärnet med M10 skruv och mutter.
5. Fixera längden på stagen genom att skruva ihop
stagprofilerna i skarven. Montera tre plåtskruvar på
ovansidan och ytterligare tre på undersidan i de stansade
hålen på stagprofilen.
K
LE
Premodul
SE
17
Montering av underbeslag för rund skorstenshuv
Infästning
Underbeslaget skall fästas mot undertaket i en bärande
och stark infästning. Består undertaket av takboard eller
annat liknande material skall en ramkonstruktion av träregel
(100x50 mm) byggas mellan takstolarna. Markera centrum
för håltagning i undertaket genom att loda från centrum på
skorstenen. Mät invändigt mått i underbeslaget och såga
motsvarande hål i undertaket.
LEK
Takbeklädnad med undertak av papp
eller takboard
LE
K
Tag bort, alternativt klipp hål i, takbeklädnaden och såga av
bärläkten. Skär upp takpappen alternativt takboarden som
bilden visar och skjut under underbeslaget i ovankant. Centrera
underbeslaget över skorstenen och skruva fast underbeslaget
mot taket. Skruva därefter fast underbeslaget mot yttermanteln
på skorstenen med självborrande skruv med tätningsbricka.
Viktigt!
Kontrollera att det vatten som eventuellt kan rinna på
undertaket inte kan rinna in under underbeslaget. Vid vissa
installationer kan det vara lämpligt att lägga tätningsmassa
mellan underbeslaget och undertaket.
LEK
x8
Papptak
Centrera underbeslaget över skorstenen. Stryk asfaltklister
mellan underbeslaget och takpappen och skruva fast
underbeslaget mot taket. Skruva därefter fast underbeslaget
mot yttermanteln på skorstenen med självborrande skruv. Täta
noga runt underbeslaget och upp på stosen med svetsbar
takpapp.
OBS! Figuren visar endast symboliskt hur takpappen appliceras.
Arbetet med den svetsbara takpappen skall utföras av en
fackman enligt gälland­e regler.
SE
Premodul
18
Montering av nederbeslag för rund skorstenshuv
Spika en stödram av trä runt stosen på underbeslaget. Höjden
på stödramen skall vara i nivå med ovan­sidan på takbeklädnaden.
OBS! Gäller inte vid papptak!
Lägg tillbaka och fäst den avsågade bärläkten. Om arbetsbrygga
skall monteras, kontrollera att nederbeslaget får stöd av
takbeklädnaden rakt under arbetsbryggan. Saknas stödet
anpassas en träregel efter höjden på takbeklädnaden och
anbringas mot undertaket.
Ett täckband skall monteras i framkant på nederbeslaget som
skydd mot inblåsning av snö. Skär till täckbandet efter profilen på
takbeklädnaden och fäst det mot undersidan på nederbeslaget.
Täckbandet medföljer i detaljsatsen.
Viktigt!
En stödram för nederbeslaget skall
spikas runt stosen på underbeslaget. Följ anvisningen i texten.
Gäller ej papptak!
Tegeltak
Anpassa storleken på takpannorna och lägg tillbaka dem mot
stödramen runt underbeslaget. Centrera nederbeslaget över
skorstenen och justera till tegelpannorna så bästa möjliga täthet
erhålls. Borra och skruva fast nederbeslaget i skorstenens
yttermantel med en skruv per sida. Rengör nederbeslaget där
gummi­duken skall appliceras.
Drag av skyddstejpen och tryck fast gummiduken mot
nederbeslaget. Bäst vidhäftning erhålls om klisterremsan värms
med varmluftspistol under applice­ringen. Gummiduken förs upp
mellan takpannorna och spikas fast mot undertaket.
Gummiduk
Täckband
LEK
Papptak
Vid papptak används inte nederbeslag.
Plåttak
Centrera nederbeslaget över skorstenen. Borra och skruva fast
nederbeslaget i skorstenens yttermantel med en skruv per
sida. Montera en förlängningsplåt från nederbeslaget och upp
till nocken. (förlängnings­plåten ingår ej i leverans utan måste
beställas hos en plåtslagare).
Förläng­nings­plåt
Underbeslag
(under nederbeslaget)
Nederbeslag
Takplåt
Premodul
SE
19
Montering av rund skorstenshuv
Montera de sista skorstensmodulerna och avsluta med
slutmoduler utan utvändig plåtmantel.
13
00
0
73
Montera ihop främre och bakre konbeslagen enligt bild.
Lyft konbeslaget över skorstenen och centrera det över
skorstenen och nederbeslaget.
Skruva fast konbeslaget mot skorstenens yttermantel och i
nederbeslaget med 2 stycken skruvar med tätningsbricka på varje
sida (enligt bild)
Fäst konbeslagstätningen på konbeslaget i ovankant. För därefter
på regnkragen över skorstenen och placera den i rätt position
över konbeslaget.
Konbeslag
Regnkrage
Konbeslagstätning
SE
Premodul
20
Längdklippning av huvmantel
Erfoderlig längd på den runda huvmanteln fastställs genom att
mäta längden (L) från änden på rökröret och ned till regnkragens
stödkant och minska måttet med 90 mm. Kapa den runda
huvmanteln till det uppmätta måttet.
Rikta den kapade änden uppåt och för på huvmanteln över
skorstenen och ned över regnkragen Skruva fast huvmanteln
genom regnkragen och in i skorstenens yttermantel med 3
stycken självborrande skruv med tätningsbricka.
H=L–90 mm
L
ca 90 mm
Skär bort den överflödiga rörskålsisoleringen i nivå med
huvmantels kapade ände.
Viktigt!
Regnskyddet skall kunna lossas vid sotning.Pannkitt får därför
inte användas vid montering
av regnskydd
Regnskydd
Skorstenstopp
Gummistos
Vindskydd
Rund huvmantel
Montera skorstenstoppen över huvmanteln och skruva fast den
med 4 stycken självborrande skruv med tätningsbricka.
Montera vindskyddet och skruva fast det i skorstens­toppen
med 2 stycken självborrande skruvar. Trä gummistosen på
regnskyddets rör enligt bild och för ned regnskyddet i rökröret.
Anbringa ett visst tryck vid monteringen så glider gummistosen
till rätt läge samtidigt som röret bottnar mot sätet.
Premodul
SE
21
Montering av arbetsbrygga till rund skorstenshuv
Placera takstödet i vertikal position under fästhålen i
arbetsplattformen och skruva fast det med två skruvar i
nederbeslaget. Fäst arbetsplattformen med två skruvar i
takstödet och montera därefter fästbygeln runt skorstenen.
Montera en plastplugg i änden på plåtprofilerna.
Max 2,5 m
Max 2 m
Utvändig montage längs en yttervägg
Montage av väggfäste
Väggfästena skall sitta jämnt fördelade med ett maximalt mellanrum på 2,5 m. Vid sidoförskjutning av skorstenen skall väggfästen
monteras alldeles under den nedre vinkeln och alldeles över den övre vinkeln. Vid montering rekommenderas att man använder sig av
någon form av byggställning.
SE
Premodul
22
Montering av väggfäste
Mät från skorstenens yttermantel till vägg för att få måttet (M). Skruva ihop väggfästet enligt bild. Märk ut placeringen av väggfästet
och förborra för skruv eller plastplugg. Skruva fast väggfästet och förankra skorstenen mot väggfästet med bygeln och 5 stycken skruv
med tätningsbricka enligt bild.
Vid leverans är bygeln rak och skall förbockas mot skorstensmanteln före monteringen, glöm ej att använda skyddsplast emellan.
Skorstenskonsol
Djupet kan varieras från
50 mm till 140 mm.
Väggkonsol liten
Alt. 1
M
Förlängningstag måste kapas i
rätt längd för att hela spannet
ska kunna uppnås.
Alt. 2
M
Djupet kan varieras från
140 mm till 600 mm.
Väggkonsol stor
Vid leverans är fästbygeln rak och skall förbockas mot
skorstensmanteln före monteringen, glöm ej att använda
skyddsplast emellan.
Premodul
SE
23
Montering av regnskydd
Regnskydd
Vindskydd
Viktigt!
Regnskyddet skall kunna lossas vid sotning.Pannkitt får därför inte användas vid montering
av regnskydd
Skorstenstopp
vink
aroM
Montera ihop skorstensmodulerna enligt instruktionerna på
sidan 6. Skär bort den överflödiga rörskålsisoleringen i nivå med
skorstensmantelns ovankant.
Montera skorstenstoppen över skorstensmanteln och skruva fast
den med 4 stycken självborrande skruv med tätningsbricka.
Montera vindskyddet och skruva fast det i skorstens­toppen
med 2 stycken självborrande skruvar. Trä gummistosen
på regnskyddets rör enligt bild och för ned regnskyddet i
rökröret. Anbringa ett visst tryck vid monteringen så glider
gummistosen till rätt läge samtidigt som röret bottnar mot
sätet.
SE
Premodul
24
Montering av arbetsbrygga till skorsten utan skorstenshuv
K
LE
Fästjärn
Skruva fast fästjärnen mot undertaket med två sexkantskruvar. Kontrollera att infästningen är bärande och tillräckligt tjock för
sexkantskruven. När infästningen bedöms otillräcklig för sexkantskruven rekommenderas att använda genomgående M8 Skruv med
bricka och mutter.
Förankringsstöd
Montera fast förankringsstödet till arbetsbryggan med 4 st M6 skruvar i de gängade hålen på fästjärnen.
Premodul
SE
25
Tips! Använd smygvinkel för
att hitta rätt lutning.
x2
Stödprofil
90°
KEL
x4
Ställprofil
Ø 3mm
Takstöd
1.
2.
3.
M6 (x2)
Montera stödprofilen på det förmonterade takstödet. Skruva fast ställprofilen i rätt läge för önskad takvinkel.
x2
x2
KEL
Ø 3 mm
Förborra och fäst det ihopmonterade takstödet i förankringsstöden. Fäst arbetsplattformen i stödprofilen med 2 stycken skruvar.
SE
Premodul
26
Vid leverans är fästbygeln rak och
skall förbockas mot skorstensmanteln före monteringen. Tänk på
att skydda lacken mot repor med
plastfolie.
Stödstag
OBS!Ø6mm.Ingen
borrspets.
Skruva fast stödstaget i fästjärnet med M10 skruv och mutter. Tryck därefter in stödstaget mot takstödet och skruva fast det ca 450 mm
ovanför arbetsplattformen. Skruva fast fästbygeln på ena sidan av arbetsplattformen och böj den runt skorstenen. Fäst den därefter på
motsatta sidan.
KEL
Montera plastpluggarna i ändarna
enligt bild.
x4
Skjut in fotsteget i jacket på stödprofilen. För därefter ner
fotsteget enligt bild och skruva fast fotsteget.
NIBE AB · Box 134 · SE-285 23 Markaryd · SWEDEN
www.premodul.eu
811190 IAV SE-EX Premodul - 1
2012-11-16
NIBE Stoves reserves the right to change colours, materials,
dimensions and models at any time without special notice.
Your dealer can give you the most up to date information.
Stoves shown in brochures may have optional extras.
