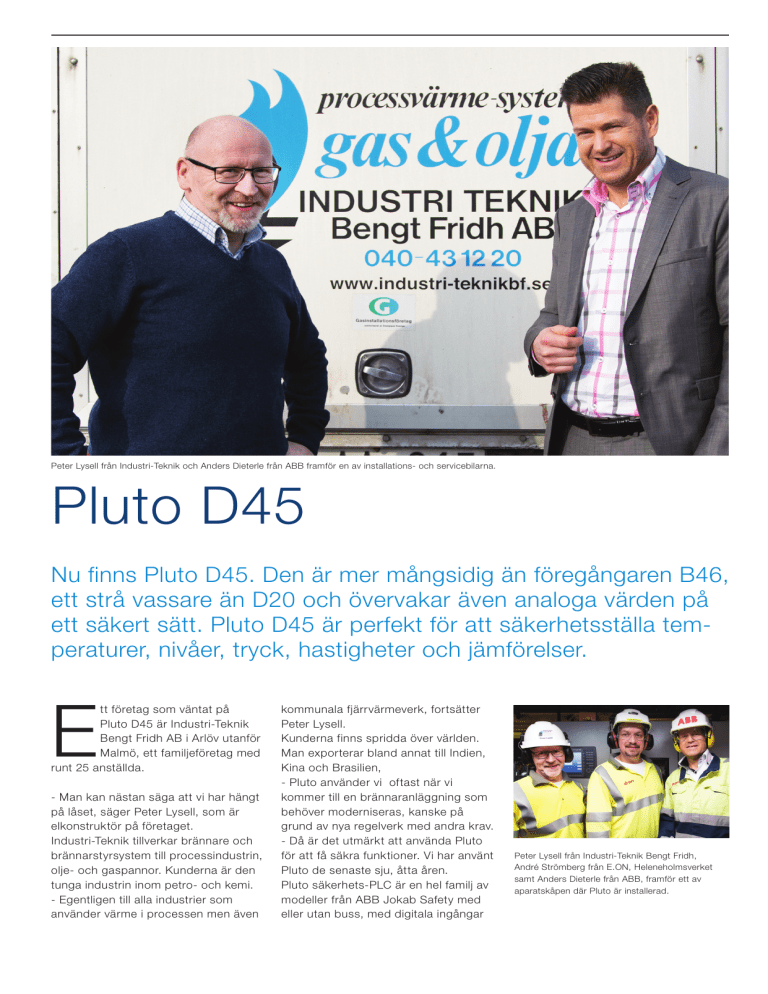

Peter Lysell från Industri-Teknik och Anders Dieterle från ABB framför en av installations- och servicebilarna.
Pluto D45
Nu finns Pluto D45. Den är mer mångsidig än föregångaren B46,
ett strå vassare än D20 och övervakar även analoga värden på
ett säkert sätt. Pluto D45 är perfekt för att säkerhetsställa temperaturer, nivåer, tryck, hastigheter och jämförelser.
E
tt företag som väntat på
Pluto D45 är Industri-Teknik
Bengt Fridh AB i Arlöv utanför
Malmö, ett familjeföretag med
runt 25 anställda.
- Man kan nästan säga att vi har hängt
på låset, säger Peter Lysell, som är
elkonstruktör på företaget.
Industri-Teknik tillverkar brännare och
brännarstyrsystem till processindustrin,
olje- och gaspannor. Kunderna är den
tunga industrin inom petro- och kemi.
- Egentligen till alla industrier som
använder värme i processen men även
kommunala fjärrvärmeverk, fortsätter
Peter Lysell.
Kunderna finns spridda över världen.
Man exporterar bland annat till Indien,
Kina och Brasilien,
- Pluto använder vi oftast när vi
kommer till en brännaranläggning som
behöver moderniseras, kanske på
grund av nya regelverk med andra krav.
- Då är det utmärkt att använda Pluto
för att få säkra funktioner. Vi har använt
Pluto de senaste sju, åtta åren.
Pluto säkerhets-PLC är en hel familj av
modeller från ABB Jokab Safety med
eller utan buss, med digitala ingångar
Peter Lysell från Industri-Teknik Bengt Fridh,
André Strömberg från E.ON, Heleneholmsverket
samt Anders Dieterle från ABB, framför ett av
aparatskåpen där Pluto är installerad.
E.ON
E.ON är en av Industri-Tekniks
kunder som valt att använda
Pluto D45 på Heleneholmsverket i
Malmö.
Heleneholmsverket i Malmö där E.ON valt att använda sig av Pluto D45 i sina säkerhetslösningar.
men nu även med industrianpassade
analoga ingångar. Den kan
kommunicera med andra styrsystem
via gateways. Med utgångsmodul,
Pluto O2, kan man expandera de säkra
utgångarna via den säkra CAN-bussen.
Den modell som Industri-Teknik
tidigare använde var B46, en version
som klarade att övervaka 3 analoga
signaler säkert men dessa har inte
industristandard.
- För det var vi tidigare tvungna
att göra anpassningar för att klara
applikationerna, säger Peter Lysell.
Eftersom en digital signal bara har två
lägen, på eller av, fanns det behov av
en analog signal.
Så kom Plutos D20, som klarar att
övervaka 4 analoga insignaler, säkert,
enligt industristandard (0-10V/4-20 mA),
exempelvis flöden, temperaturer, tryck,
hastigheter m.m. Som vakt är den inte
hänvisad till en avläsningspunkt utan
kan täcka avlästa resultat inom ett
spektrum.
- För oss var det viktigt att den kom,
säger Peter Lysell. Vi hade stort behov
av en sådan.
En viss begränsning låg i att det bara
fanns fyra säkra analoga ingångar på
den.
ABB kände av behovet av en större
modell och lanserar nu Pluto D45, som
har dubbelt så många säkra analoga
ingångar – åtta stycken.
- I den finns allt man behöver, säger
Peter Lysell. Modellen har även
ingångar som kan användas som
räknaringångar för inkrementalgivare,
fotoceller, induktiva givare mm
I alla Plutos finns det dubbla
processorer som säkerställer att
processen/maskinen stannar så fort
någon säker signal saknas eller t.ex.
då en analog jämförelse överskrider de
gränser man har satt.
- Det handlar om att Pluto D45 kan
på ett säkert sätt övervaka analoga
signaler så att processer stoppas innan
anläggningen tar skada eller människor
råkar ut för en olycka, säger Anders
Dieterle, Area sales manager från ABB
Jokab Safety.
Heleneholmsverket är ett
kraftvärmeverk, ägt av E.ON, som
togs i drift 1966. Anläggningen
är utförd så att den har flera
körmöjligheter med kombination av
pannor, turbiner och värmeväxlare.
Huvudbränslet är naturgas. Full
mottrycksproduktion ger ca 300
MWv och ca 120 MWe. Maximal
produktion, 400 MWv, erhålls
med reducerad elproduktion
och med värmeväxlare i drift.
Heleneholmsverket står tillsammans
med SYSAV och Öresundsverket
för större delen av fjärrvärme
produktionen i Malmö.
ABB AB
Jokab Safety
Tel. +46 (0) 21-32 50 00
www.abb.se/jokabsafety
Anders Dieterle från ABB och Peter Lysell från Industri-Teknik som är nöjda över lösningen med
Pluto säkerhets-PLC.
