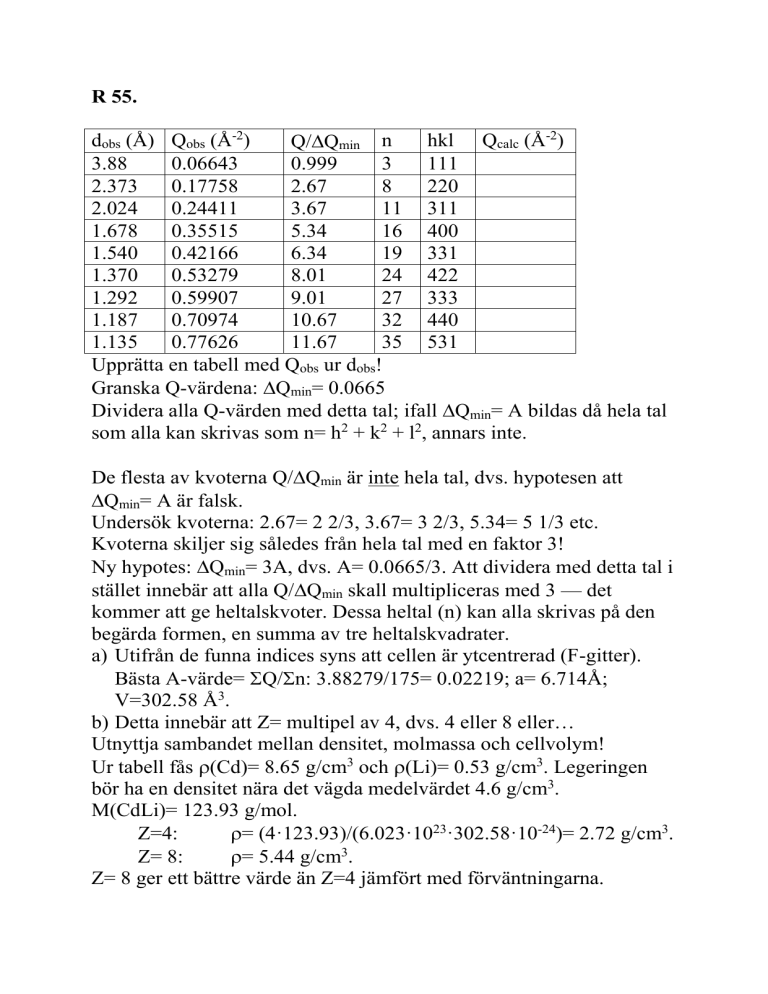

R 55. dobs (Å) Qobs (Å-2) hkl Qcalc (Å-2) Q/Qmin n 3.88 0.06643 0.999 3 111 2.373 0.17758 2.67 8 220 2.024 0.24411 3.67 11 311 1.678 0.35515 5.34 16 400 1.540 0.42166 6.34 19 331 1.370 0.53279 8.01 24 422 1.292 0.59907 9.01 27 333 1.187 0.70974 10.67 32 440 1.135 0.77626 11.67 35 531 Upprätta en tabell med Qobs ur dobs! Granska Q-värdena: Qmin= 0.0665 Dividera alla Q-värden med detta tal; ifall Qmin= A bildas då hela tal som alla kan skrivas som n= h2 + k2 + l2, annars inte. De flesta av kvoterna Q/Qmin är inte hela tal, dvs. hypotesen att Qmin= A är falsk. Undersök kvoterna: 2.67= 2 2/3, 3.67= 3 2/3, 5.34= 5 1/3 etc. Kvoterna skiljer sig således från hela tal med en faktor 3! Ny hypotes: Qmin= 3A, dvs. A= 0.0665/3. Att dividera med detta tal i stället innebär att alla Q/Qmin skall multipliceras med 3 — det kommer att ge heltalskvoter. Dessa heltal (n) kan alla skrivas på den begärda formen, en summa av tre heltalskvadrater. a) Utifrån de funna indices syns att cellen är ytcentrerad (F-gitter). Bästa A-värde=Q/n: 3.88279/175= 0.02219; a= 6.714Å; V=302.58 Å3. b) Detta innebär att Z= multipel av 4, dvs. 4 eller 8 eller… Utnyttja sambandet mellan densitet, molmassa och cellvolym! Ur tabell fås (Cd)= 8.65 g/cm3 och (Li)= 0.53 g/cm3. Legeringen bör ha en densitet nära det vägda medelvärdet 4.6 g/cm3. M(CdLi)= 123.93 g/mol. Z=4: = (4·123.93)/(6.023·1023·302.58·10-24)= 2.72 g/cm3. Z= 8: = 5.44 g/cm3. Z= 8 ger ett bättre värde än Z=4 jämfört med förväntningarna.
