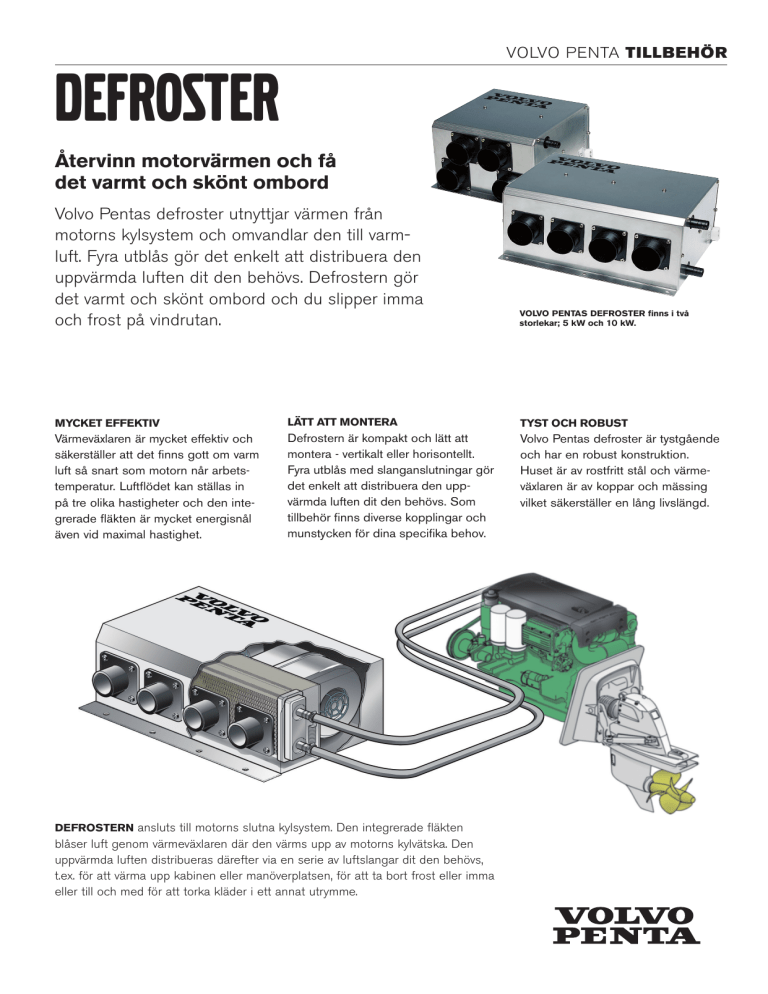

VOLVO PENTA TILLBEHÖR
Defroster
Återvinn motorvärmen och få
det varmt och skönt ombord
Volvo Pentas defroster utnyttjar värmen från
­motorns kylsystem och omvandlar den till varmluft. Fyra utblås gör det enkelt att distribuera den
­uppvärmda luften dit den behövs. Defrostern gör
det varmt och skönt ombord och du slipper imma
och frost på vindrutan.
Volvo Pentas Defroster finns i två
storlekar; 5 kW och 10 kW.
MYCKET EFFEKTIV
LÄTT ATT MONTERA
TYST OCH ROBUST
Värmeväxlaren är mycket effektiv och
säkerställer att det finns gott om varm
luft så snart som motorn når arbets­
temperatur. Luftflödet kan ställas in
på tre olika hastigheter och den inte­
grerade fläkten är mycket energisnål
även vid maximal hastighet.
Defrostern är kompakt och lätt att
montera - vertikalt eller horisontellt.
Fyra utblås med slanganslutningar gör
det enkelt att distribuera den upp­
värmda luften dit den behövs. Som
tillbehör finns diverse kopplingar och
munstycken för dina specifika behov.
Volvo Pentas defroster är tystgående
och har en robust konstruktion.
Huset är av rostfritt stål och värme­
växlaren är av koppar och mässing
vilket säkerställer en lång livslängd.
Defrostern ansluts till motorns slutna kylsystem. Den integrerade fläkten
blåser luft genom värmeväxlaren där den värms upp av motorns kylvätska. Den
uppvärmda luften distribueras därefter via en serie av luftslangar dit den behövs,
t.ex. för att värma upp kabinen eller manöverplatsen, för att ta bort frost eller imma
eller till och med för att torka kläder i ett annat utrymme.
Defroster
EGENSKAPER OCH FÖRDELAR:
• Återvinner värme från motorns
kylsystem
• Kompakt utförande, enkel att
montera horisontellt eller vertikalt
• Mycket effektiv värmeväxlare
• Tillförlitlig funktionalitet, minimalt
underhåll
Defrostern kan installeras upp till 1,5 m ovanför motorn tack vare
den integrerade luftningsnippeln. Den levereras med slanganslutningar på
utloppssidan. Anslutningar för luftintag, strömbrytare och slangar beställs
separat efter behov. Tillluften kommer genom 80 mm intag på enhetens bak­
sida. Om defrostern är installerad i ett utrymme med dålig luft, rekommen­
deras luftintag via slangar.
• Robust konstruktion med hus i
rostfritt stål och värmeväxlare i
koppar/mässing
• Överdelen på huset kan enkelt
vändas för att få större utblås (80 mm)
• Låg ljudnivå
OBS! Defrosterfläkten är inte gnistskyddad och skall inte installeras i
­motorrum med bensinmotorer.
• Låg strömförbrukning
• Radialfläkt med tre hastigheter
(strömbrytare finns som tillval)
2162175121621752216217532162175421621755
Art.nr
5 kW (17000 BTU/h)
Kapacitet
5 kW (17000 BTU/h)
10 kW (34000 BTU/h)
10 kW (34000 BTU/h)
10 kW (34000 BTU/h)
12 V
24 V
12 V
24 V
12 V
4 x 55 mm (2,2")
4 x 55 mm (2,2")
4 x 55 mm (2,2")
4 x 55 mm (2,2")
4 x 60 mm (2,4")
Kapacitet, fritt flöde
330 m3/h (195 cfm)
330 m3/h (195 cfm)
550 m3/h (325 cfm)
550 m3/h (325 cfm)
550 m3/h (325 cfm)
Strömförbrukning 2)
4.7/5.9/8.3 A
3.1/3.6/4.3 A
5.6/7.4/11.7 A
3.9/4.8/6.2 A
5.6/7.4/11.7 A
Strömförsörjning
Anslutning för utloppsslang 1)
Ljudnivå 62/64/67 dB
62/64/67 dB
63/65/69 dB
63/65/69 dB
63/65/69 dB
Luftintag 3)
2 x 80 mm (3,2")
2 x 80 mm (3,2")
3 x 80 mm (3,2") 3 x 80 mm (3,2") 3 x 80 mm (3,2")
2)
16 mm (5/8")
16 mm (5/8")
16 mm (5/8")
16 mm (5/8")
16 mm (5/8")
Mått (mm)
Mått (Inch)
230 x 160 x 236 9.0 x 6.3 x 9.3
230 x 160 x 236
9.0 x 6.3 x 9.3
370 x 160 x 236
14.6 x 6.3 x 9.3
370 x 160 x 236 14.6 x 6.3 x 9.3
370 x 160 x 236
14.6 x 6.3 x 9.3
Vikt
5.1 kg (11.3 lb)
5.1 kg (11.3 lb)
6.6 kg (14.6 lb)
6.6 kg (14.6 lb)
6.6 kg (14.6 lb)
Vattenanslutning
Anslutningsdiameter är 55 eller 60 mm beroende på modell. Se tabellen. Andra diametrar finns tillgängliga som tillbehör.
3)
Slanganslutningar för luftintag är tillval och tillgängligt som tillbehör.
1)
2)
Låg/Medel/Maximal effekt.
Tillbehör
41103307
Kylvattenslang (16 mm/ 5/8”) 952969
60 mm/2.4 inch 80 mm/3.2 inch
50 mm/2.0 inch
55 mm/2.2 inch
Justerbart munstycke (svart)
41103312
21656852
41103308
N/A
Slanganslutningssats x 4 (utloppsluft) 4) 21656846
41103317
21656848
N/A
Slanganslutningssats x 3 (luftintag) 4) N/A
Y-koppling
Luftslang (Säljs i meter) Extra flexibel luftslang (Längd 2.4 m/8 ft) 5) 4)
Skruvar medföljer.
5)
N/A
N/A
N/A21656849
2165685941103325 41103316
41103309
21656855
21656856
21656857
N/A
41103329
N/A
N/A
Lämpligt om installationen kräver mycket skarpa slangkrökar (minsta böjningsradie = 80 mm).
Satser för varmvattenuttag finns för de flesta Volvo Penta-motorer.
Kontakta din lokala återförsäljare för ytterligare information.
Kontakta din lokala Volvo Penta-återförsäljare för mer information. Produkterna som visas kan skilja sig från produktionsmodellerna. Inte alla
modeller och tillbehör är tillgängliga i alla länder, och standardrustningen kan skilja sig åt mellan olika marknader. Vi har bemödat oss om att
säkerställa att alla uppgifter, fakta och siffror är korrekta vid publiceringstillfället. Volvo Penta förbehåller sig dock rätten att när som helst göra
ändringar utan föregående meddelande.
AB Volvo Penta
SE-405 08 Göteborg, Sweden
www.volvopenta.com
47703563 Swedish 02-2013
Strömbrytare (för defrosterfläkten)
