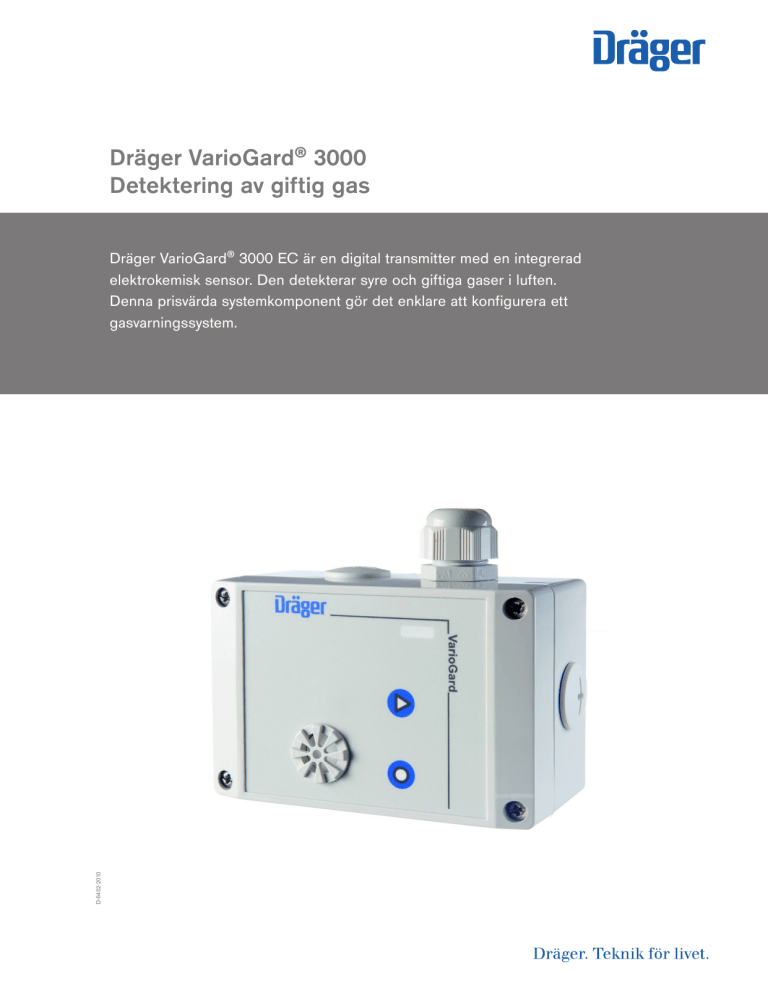

Dräger VarioGard® 3000 Detektering av giftig gas

Dräger VarioGard® 3000
Detektering av giftig gas
D-6452-2010
Dräger VarioGard® 3000 EC är en digital transmitter med en integrerad
elektrokemisk sensor. Den detekterar syre och giftiga gaser i luften.
Denna prisvärda systemkomponent gör det enklare att konfigurera ett
gasvarningssystem.
02 | Dräger VarioGard® 3000
Fördelar
Digital funktion
Dräger VarioGard 3000 EC ansluts till styrenheten via den digitala VarioGard-bussen. Det är på detta sätt
som den försörjs med ström och sänder sina mätresultat. Det är enkelt att styra hela VarioGard-systemet via
VarioGard-bussen.
Hög tillförlitlighet
VarioGard 3000 EC är utrustad med en elektrokemisk DrägerSensor. Den här sensorn mäter koncentrationen
av giftiga gaser i luften. Uppmätta värden överförs digitalt till styrenheten och visas här. Ett larm startas om
gaskoncentrationen överskrider en eller flera av de gränsvärden som konfigurerats.
Enkel användning
Extremt enkel användning. Du kan utföra alla konfigurationer från styrenheten via VarioGard-programvaran.
Du kan konfigurera och övervaka fyra aktuella gränsvärden och fyra medelvärden över tid för varje transmitter.
Larmen visas optiskt och akustiskt på trasnmittern och överförs till styrenheten. En trefärgad LED-indikator visar
transmittens driftstatus. Kalibreringen styrs med hjälp av en magnetisk stav via kontaktpunkterna.
Konfigureras individuellt
VarioGard 3000 EC anpassar sig efter dina behov. Detta innebär att du har olika sensorer som är tillgängliga
beroende på önskad användning: CO, NO2 och NO för garage, O2 för syretillförsel och NH3 för t.ex.
kylanläggningar. Du kan dessutom placera kabelingångarna på alla fyra sidor om transmittern. Transmittern kan
monteras både vertikalt och horisontellt.
Dräger VarioGard® 3000 | 03
Tekniska data
Typ
Sändare för mätning av gaskoncentrationer i luften
Gaser och mätområden
Kolmonoxid CO
Ammoniak NH3
Syre O2
Kvävemonoxid NO
Kvävedioxid NO2
Bildskärm
LED-skärm i tre färger (grön, gul, röd): användning, underhåll, larm
Ingång
2 funktionsknappar
Larmutgång
Signalhorn och röd LED-lampa
Larm
8 konfigurerbara larmgränser
Elektriska data
3-trådskabel 16 till 30 V DC, GND, Dräger VarioGard-buss
Omgivningsförhållanden
Temperatur
-20 till 50 °C
Fuktighet
10 till 95 % r. H., icke-kondenserande
Tryck
700 till 1,300 hPa
0 till 300 ppm
0 till 1,200 ppm
0 till 25 vol. %
0 till 50 ppm
0 till 20 ppm
Föreskrifter/standarder
VDI 2053 (2004) Luftbehandlingssystem för parkeringsplatser
EN 50545-1 Elektriska apparater för detektering och mätning av brännbara eller giftiga
gaser i parkeringsgarage och tunnlar
Mått (med kabelingång)
120 x 110 x 60 mm (B x H x D) plast
120 x 120 x 60 mm (B x H x D) aluminium
Vikt
0,4 kg plast
1,0 kg aluminium
Hölje
Ljusgrå plast ABS, RAL 7035 IP65
Ljusgrå aluminium, RAL 7035 IP65
Kabelingång
M20 x 1,5, 6 – 12 mm
Beställningsinformation
VarioGard® 3000 EC CO PL (plasthölje)
83 22 050
VarioGard® 3000 EC NO2 PL (plasthölje)
83 22 051
VarioGard® 3000 EC NH3 PL (plasthölje)
83 22 052
VarioGard® 3000 EC O2 PL (plasthölje)
83 22 053
VarioGard® 3000 EC NO PL (plasthölje)
83 22 054
VarioGard® 3000 EC CO AL (aluminiumhölje)
83 22 055
VarioGard® 3000 EC NO2 AL (aluminiumhölje)
83 22 056
VarioGard® 3000 EC NH3 AL (aluminiumhölje)
83 22 057
VarioGard® 3000 EC O2 AL (aluminiumhölje)
83 22 058
VarioGard® 3000 EC NO AL (aluminiumhölje)
83 22 059
Kalibreringsadapter VarioGard® 3x00
83 22 015
Magnetisk stav
45 43 428
Teknisk handbok för VarioGard®-systemet
90 33 191
Programvarusats VarioGard® 3x00 (inklusive USB-adapter)
83 22 016
Kabelingång M20 x 1,5 (sats om 10)
83 15 420
Bruksanvisning för VarioGard®
90 33 185
