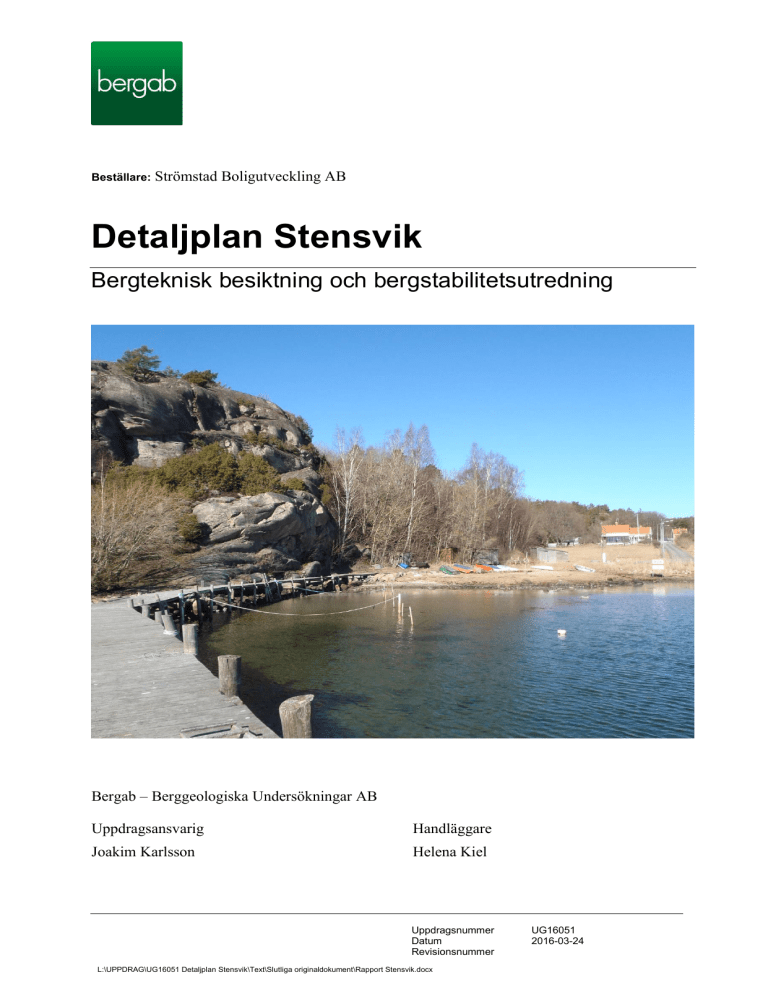

Beställare:
Strömstad Boligutveckling AB
Detaljplan Stensvik
Bergteknisk besiktning och bergstabilitetsutredning
Bergab – Berggeologiska Undersökningar AB
Uppdragsansvarig
Handläggare
Joakim Karlsson
Helena Kiel
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
i
Innehållsförteckning
1
Sammanfattning............................................................... 2
2
Syfte och orientering ........................................................ 2
3
Geologi ............................................................................ 3
4
Bergtekniska observationer och åtgärdsförslag ............... 4
Bilaga 1 Planritning, bergteknisk utredning
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
2 (7)
1
Sammanfattning
1. Samtliga naturliga bergslänter och block bedöms vara stabila i dagsläget.
2. Inga stabilitetshöjande åtgärder bedöms vara nödvändiga.
2
Syfte och orientering
På uppdrag av Strömstad Boligutveckling AB har Bergab – Berggeologiska Undersökningar AB utfört en bergteknisk besiktning och bergstabilitetsutredning inom
detaljplan för Kungbäck 1:38 m.fl. Stensvik i Strömstads kommun. Inom planområdet planeras nybyggnation av bostadshus.
Uppdraget omfattar beskrivning och bedömning av bergstabilitet och risk för blocknedfall eller bergras i eller i anslutning till detaljplaneområdet, samt eventuellt
förslag till stabiliserande åtgärder.
Resultaten som redovisas i föreliggande rapport baseras på en fältkartering som
utfördes 2016-03-23. Fältkarteringen omfattar observerade bergarter, foliation,
sprickor, sprickors egenskaper och lösliggande block i terrängen. Den geologiska
karteringen redovisas på planritning i Bilaga 1.
Det aktuella området är ca 200x400 m stort och utgörs idag huvudsakligen av
kvartersmark. Terrängen utgörs av en dalgång med lösmark med omgivande bergssidor. Området avgränsas i söder av havet.
Lösmarksområdet sluttar från ca +25 m i nordöst till ca +2 m i söder. Den västra
bergssidan höjer sig brant till ca +30 m medan den östra bergssidan är mindre brant
men höjer sig till ca +20 m inom detaljplaneområdet. Den fortsätter uppåt till ca
+40 m öster om detaljplaneområdet. Inom lösmarksområdet finns mindre områden
med blottat berg i form av låga, platta hällar. Se översiktsbild i Figur 2.1.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
3 (7)
Hogdal
E6
Strömstad
1000 m
Figur 2.1. Flygbild över undersökt område (rött).
© Lantmäteriet Medgivande I2011/1549
3
Geologi
Berggrunden utgörs av en gråröd till röd medelkornig granit, s.k. Bohusgranit. I den
östra bergssidan är graniten massformig medan den i den västra sidan är något
folierad. Här förekommer även strökorn av kalifältspat, ca 0,5 cm stora. Foliationen
lutar svagt mot väst (180-190°/30-40°.) Mindre inslag av pegmatit förekommer i
hela området.
Figur 3.1. Till vänster massformig granit och i bildens nederkant pegmatit. Till
höger folierad granit med strökorn av kalifältspat.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
4 (7)
Berggrunden är huvudsakligen uppsprucken i tre sprickgrupper, enligt Tabell 3.1.
Tabell 3.1 Uppmätta sprickgrupper
Sprickgrupp
Lutning
Strykning/stupning
Anmärkningar
1
Svagt mot väst
180-190°/30-40°
2
Vertikal i nordvästsydöst
Medelbrant mot sydöst
120-140°/90°
Parallell med foliationen.
Sprickavstånd 0,6-2 m eller mer
Sprickavstånd 0,6-2 m eller mer
30-60°/60-70°
Sprickavstånd 0,6-2 m eller mer
3
Dessutom förekommer enstaka sprickor med medelbrant lutning mot västsydväst
(200°/60°) och sprickor med brant lutning mot norr och öst (280°/80° respektive
360°/80°). Observerade sprickplan är vågformiga och råa och sprickvidden varierar
från tät (< 0,5 mm) till vid (> 5 mm). Sprickfyllnader kunde ej observeras.
Sprickmönstret ger upphov till storblockig uppsprickning med blockkantlängd >
0,6 m. I större delen av området är dock sprickavståndet större än 2 m och berggrunden mer eller mindre massiv. Blottade hällar är huvudsakligen rundade och
inga nyligen nedfallna block har noterats. Endast äldre block som härrör från
istidens slut förekommer på enstaka platser i undersökningsområdet, enligt avsnitt 4
nedan.
4
Bergtekniska observationer och åtgärdsförslag
Observationer
Den västra bergssidan är brant och ca 10-15 m hög. Inga bedömt instabila block
kunde observeras i slänten.
I tidigare undersökningar (Kungbäck 1:38 mfl Projekterings-PM/Geoteknik,
Bohusgeo 2013-06-18) har ett parti i norra delen av bergssidan identifierats som
potentiellt instabilt (markerat med ”8” i Bilaga 1 till föreliggande rapport). Vid den
aktuella besiktningen konstaterades att uppsprickningsgraden här är något högre än
i intilliggande partier (sprickavstånd 0,6-2 m) med viss överhängsbildning. Berget
bedöms dock ha gott bottenstöd. Bergspartiet bedöms alltså ej vara instabilt.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
5 (7)
Figur 4.1. Till vänster det tidigare bedömda instabila partiet i den västra
bergssidans norra del. Till höger fortsättning söderut på det tidigare bedömda
instabila partiet. Vid aktuell undersökning bedöms blocken ha bott bottenstöd och
bergssidan vara stabil.
I den södra delen av slänten, bakom de befintliga sjöbodarna, löper en mindre ravin
upp i bergssidan. Även här har tidigare undersökningar identifierat ett potentiellt
instabilt parti med sprickor (markerat med ”7” i Bilaga 1 till föreliggande rapport).
Uppsprickningsgraden är observerbart högre här vilket har givit upphov till ravinen.
I ravinen ligger ett fåtal block med kantlängd upp till 2 m. Blocken vilar dock
stabilt på underlaget. Bergspartiet bedöms alltså ej vara instabilt.
Figur 4.2. Till vänster den västra ravinen med block. Till höger bergssidan ovanför
ravinen i den västra bergssidans södra del.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
6 (7)
Den östra bergssidan är mindre brant och höjer sig mer ”trappstegsformat” upp mot
de högsta partierna. Bergöverytan är vackert rundad av inlandsisen. Inga bedömt
lösa block kunde observeras i slänten. På tre ställen förekommer mindre flyttblock
som vilar stabilt på underlaget.
Figur 4.3. Till vänster den östra bergssidan med gärdesgård. Till höger den nedre
delen av den östra bergssidan, inom undersökningsområdet.
I den nordöstra delen av området övergår den östra bergssidan i en jordslänt. I
övergången finns en ansamling av block som vilar stabilt på underlaget.
Figur 4.4. Blockansamling i den nordöstra delen av området där bergssidan
övergår i jordslänt.
Åtgärder

Samtliga naturliga bergslänter och block bedöms vara stabila i dagsläget, även
de partier som i tidigare undersökningar identifierats som potentiellt instabila.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
7 (7)

Inga stabilitetshöjande åtgärder bedöms vara nödvändiga.

Vid eventuell bergschakt i eller i närheten av befintliga bergslänter bedöms inga
stabilitetshöjande åtgärder vara nödvändiga innan arbetena påbörjas. Efter
eventuell bergschakt rensas kvarstående schaktväggar på löst bergmaterial och
bergsakkunnig tillkallas för att bedöma eventuellt behov av förstärkning såsom
bultning.
för
Bergab - Berggeologiska Undersökningar AB
Helena Kiel
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG16051 Detaljplan Stensvik\Text\Slutliga originaldokument\Rapport Stensvik.docx
UG16051
2016-03-24
Detaljplan Stensvik
Bergstabilitetsutredning
8 (7)
Bilaga 1 Planritning, bergteknisk utredning
