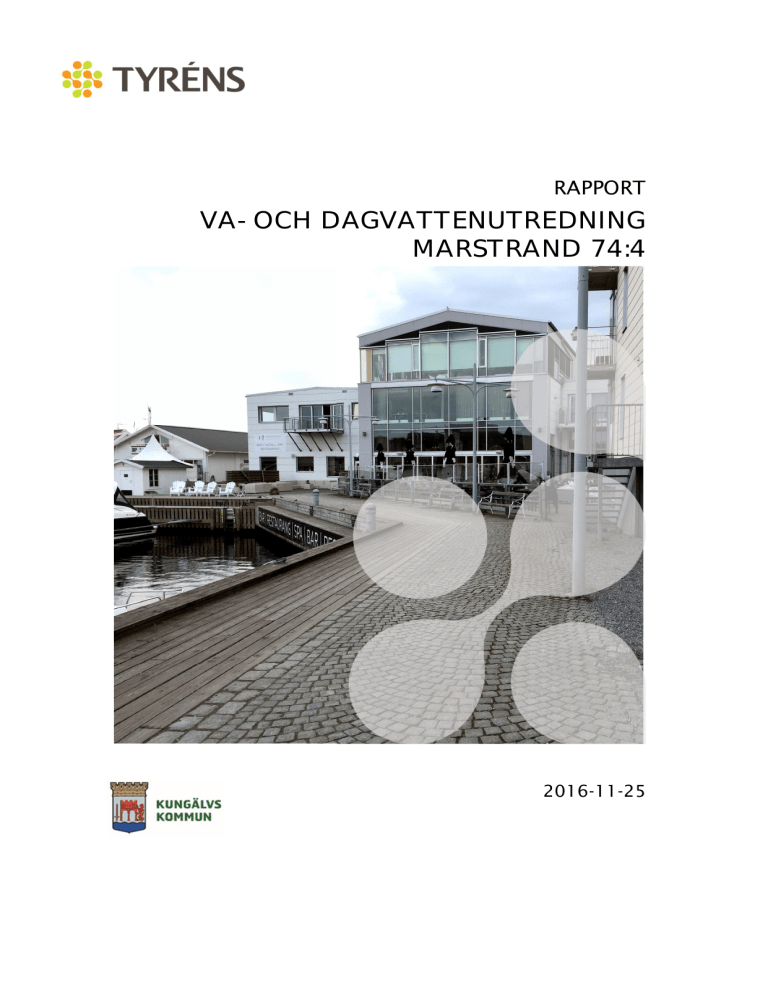

RAPPORT
VA- OCH DAGVATTENUTREDNING
MARSTRAND 74:4
2016-11-25
SAMMANFATTNING
Kungälvs kommun har beslutat att detaljplanelägga del av Hedvigsholmen på Koön för utökad
hotellverksamhet. Områdets storlek är ca 5000 kvm på utfylld mark. Befintligt handelshus ska
rivas.
VA- och dagvattenutredningen beskriver befintliga förhållanden och konsekvenser efter
utbyggnad. Enligt uppgifter från kommunen har befintligt ledningsnät för vatten och avlopp
tillräcklig kapacitet för att hantera en ökning av hotellverksamheten på ca 100 personer i 50
gästrum. Nuvarande kapacitet är 98 gästrum.
Fastighetens servisledningar är relativt nylagda och bedöms uppfylla krav på kondition och
kapacitet för att klara en ökning i förbrukning och avledning.
Dagvatten avleds i kommunalt nät utan fördröjning och direkt ut i havet på den delen av marken
som lutar naturligt mot vattnet. Det blir obetydligt större flöden efter utbyggnaden eftersom
området i dagsläget är bebyggt i hög grad och består av hårda ytor. Närheten till havet är en
fördel som bör utnyttjas mer genom att leda rent takvatten och dagvatten från terrassytor direkt
till recipienten och avlasta de kommunala ledningarna.
Det finns risk för att framtida höjda havsnivåer kan skada delar av befintlig bebyggelse som
ligger lågt. Det är viktigt att en ny exploatering anpassas till stigande havsnivåer och även
anpassa åtgärder för befintliga byggnader.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
3(14)
2016-11-25
Slutligversion
INNEHÅLLSFÖRTECKNING
1
SYFTE...................................................................................................................................... 5
2
UNDERLAG ........................................................................................................................... 5
3
BESKRIVNING AV UTREDNINGSOMRÅDET............................................................ 5
3.1 ORIENTERING ............................................................................................................................ 5
3. 2 BEFINTLIGA FÖRHÅLLANDEN ........................................................................................ 7
3.3.2 ÖVERSVÄMNINGSRISK .........................................................................................8
4
FRAMTIDA FÖRHÅLLANDEN ....................................................................................... 8
4.1
OMRÅDEBESKRIVNING ...................................................................................................... 8
4.2
DIMENSIONERING VATTENFÖRSÖRJNING ............................................................... 8
4.3
DIMENSIONERING AVLOPPSVATTEN .......................................................................... 9
4.4
DIMENSIONERING DAGVATTEN.................................................................................... 9
4.4.1 AVRINNINGSOMRÅDE....................................................................................... 10
5
FÖRSLAG TILL VA- OCH DAGVATTENHANTERING ........................................ 11
5.1
SPILLVATTEN ....................................................................................................................... 11
5.2
VATTEN .................................................................................................................................. 11
5.3
DAGVATTEN......................................................................................................................... 11
5.4
ÄGANDEFÖRHÅLLANDEN FÖR FÖRESLAGNA LÖSNINGAR ............................ 14
6
SLUTSATSER ..................................................................................................................... 14
7
REFERENSER ..................................................................................................................... 14
8
BILAGOR ............................................................................................................................. 14
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
4(14)
2016-11-25
Slutligversion
1
SYFTE
Syftet med va-och dagvattenutredningen är att klarlägga förutsättningarna för en ny detaljplan
på Koön i Marstrand. Kungälvs kommun vill med den nya planen skapa förutsättningar för en
utbyggnad av den befintliga hotellverksamheten på Hedvigsholmen.
Uppdraget avser en utredning av befintliga vatten-, spill och dagvattenvattenanläggningar samt
framtagande av lösningar för spill-, vatten- och dagvattenhanteringen. Genom att utreda
möjligheter för lokalt omhändertagande av dagvatten (LOD) och en anslutning till spill och
vatten.
Kungälvs kommun vill minimera avledandet av dagvatten i dagvattenledningssystem och i
stället sträva mot lokala lösningar. Detta bidrar till ett hållbart va-system och håller nere framtida
driftkostnader.
2
UNDERLAG
Följande material har tillhandahållits:
·
Primärkarta inklusive ledningskarta, dwg fil med höjdpunkter
·
Karta över planområdet, PDF
·
Situationsplan, dwg fil
·
Ortofoto över planområdet, PDF
I arbetet med utredningen har Svenskt Vattens publikationer P110, P104 och P105 använts.
3
BESKRIVNING AV UTREDNINGSOMRÅDET
3.1 ORIENTERING
Planområdet ligger i centrala Marstrand på Koön och omfattas av fastigheterna Marstrand 6:6,
74:4 och 74:8 som är privatägda samt 6:55 som ägs av kommunen. Planområdet är ca 5000
kvm stort och består till största delen av utfylld mark. På fastigheten Marstrand 74:4 finns idag
en byggnad som används för uthyrning fram till byggnation av tillbyggnaden av hotellet, då man
avser att riva byggnaden (Bild 1, G1 markering). Avsikten är dock att kunna använda befintlig
bottenplatta vid den nya tillbyggnaden av hotellet.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
5(14)
2016-11-25
Slutligversion
Bild 1. Situationskarta med planområdet
Fastigheten ligger inom ett område där en övergripande skredriskutredning tidigare har gjorts.
Markbeläggning består till största delen av asfalt. Gällande detaljplan anger hotell, kontor samt
bil -och båtservice som ändamål.
På Hedvigsholmen har under en lång period på 1900-talet bedrivits varvsverksamhet fram till
verksamheten lades ner 1991.
Det aktuella området har delvis ingått i planprogram för utveckling av Hedvigsholmen som
antogs 2010 av Kommunfullmäktige.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
6(14)
2016-11-25
Slutligversion
Bild 2. Ortofoto Hedvigsholmen med markerade planområdet
3. 2
BEFINTLIGA FÖRHÅLLANDEN
På Hedvigsholmen sträcker sig befintligt va-nät längs Södra Strandgatan. Dricksvatten leds i
gjutjärnledningar dimension 150. Det finns två vattenserviser till planområdet, en äldre på norra
sida av tomten till huset som ska rivas, samt en nyare servis på hotellets baksida, se bilaga 1.
Dimension på vatten serviserna är okända. Den äldre servisen planeras inte behålla i funktion.
Dagens vattenservis till hotellet är en PE ledning som kopplas till distributionsledning 110 PE i
Hedvigsholmsgatan. Två brandposter finns i anslutning till hotellet, båda ligger på litet avstånd
från hotellbyggnaden. Befintligt ledningsnät redovisas i bilaga 1.
Befintlig avloppsledning 300 BTG ligger med självfall längs Södra Strandgatan till en
pumpstation vid parkeringsplatsen. I Hedvigsholms gatan fram till korsningen med Södra
Strandgatan leder en spillvattenledning 200 PP. Till den är hotellets avloppsservis kopplad på
hotellets baksida, dimension 200 PP. Det finns också en äldre servis 200 PVC på Södra
Strandgatan som ska behållas i funktion.
I Södra Strandgatan ligger en dagvattenledning med dimension 200 PVC. I korsningen Södra
Strandgatan-Hedvigsholmsgatan ökar dimensionen till en 300 BTG ledning. Längs hotells
baksida, i Hedvigsholmsgatan ligger en ny 200 PP dagvattenledning med en dagvattenservis till
hotellet. Ledningsdimension på dagvattenservisen är 200 PP.
Markens västra sida faller naturligt mot havet, se bilaga 1, och regnvatten från närliggande ytor
rinner direkt på marken till havet. Takvatten leds till dagvattenservis i ledningar på fastigheten.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
7(14)
2016-11-25
Slutligversion
:
Bild 3. Rör för avledning av ytligt dagvatten till havet
3.3.2 ÖVERSVÄMNINGSRISK
Planområdet ligger inom område för framtida höjda havsnivåer till +2,5 meter. I den framtida
projekteringen och höjdsättningen är det viktigt att ta hänsyn till höjda havsnivåer för att skydda
byggnaderna.
Hotellbyggnaden ligger strax intill kajkanten med restaurangen i marknivå, runt +2 meter över
havet. Dessutom har en del av byggnaden källarutrymme som delvis ligger under marknivå, och
därmed kan bli utsatt för översvämning. Ny byggnad är projekterad med hänsyn till framtida
höga vattennivåer. Marknivån ska höjas till +2,75 meter över havet och en terrass kommer att
byggas runt om huset. Med denna förhöjning av markplan kommer man till en mer säker nivå
för att möta framtida klimatutmaningar.
4
FRAMTIDA FÖRHÅLLANDEN
4.1
OMRÅDEBESKRIVNING
Enligt befolkningsdata från Statistiska centralbyrån från 2010 är folkmängden på båda öarna,
Koön och Marstrand, 1319 personer. Antalet VA förbrukare ökar betydligt under sommaren då
det kommer många turister och sommarboende till området. Hedvigsholmen är en
förbindelsepunkt för de två öarna.
4.2
DIMENSIONERING VATTENFÖRSÖRJNING
Vattenförbrukningen för planområdet är beräknad enligt Svenskt vatten publikation VAV P83.
Hotell har idag 98 rum och efter tillbyggnad ska antalet rum öka med ytterligare 50.
Dimensionerande flöde för allmän förbrukning i konferenshotell med kapacitet 100 rum (dagens
kapacitet) är under normala förhållanden 2 l/s.
Parametrar som ingår i beräkningen:
- vattenförbrukning: konferenshotell 340 l/rum, dygn (VAV P83)
- max-dygnfaktor 1,5
- max-tim faktor 2-4.
Dimensionerande flöde för hotellet efter utbyggnad blir då 3 l/s i normala förhållanden.
Rörnätsläckage är inte känt men bedöms vara litet och har försummats vid dimensionering.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
8(14)
2016-11-25
Slutligversion
Dimension på befintlig vattenservis är okänd men bör kunna fastställas vid samtal med
fastighetsägaren. Vidare avstämning bör göras för att fastslå dimensionen. Dock bedöms
befintlig vattenservis som tillräcklig för att tillgodose tillkommande vattenförbrukning i samband
med föreslagen planändring då det är en relativt liten kapacitetsökning.
Dock bör man räkna med släckvatten 10 l/s för ett område av denna karaktär vid
dimensionering i kritiska förhållanden, enligt Svenskt Vatten publikation P83. Detta motsvarar
släckvattenförbrukningen för bostadsområden eller andra jämförbara områden
med serviceanläggningar samt bostadsbebyggelse lägre än fyra våningar. Enligt kommunen
planeras fastigheten för byggnad med maximalt tre våningar.
De två närmaste brandposter är anslutna till 110 PE bakom hotellet, vid södra kanten på
parkeringen mot Hedvigsholmsgatan, och nära korsningen, på 35 m resp.15 m avstånd från
hotellet. Inga nya brandposter bedöms behövas inom området.
Vattennätet klarar en normal distribution med tryck upp till 46 mvp enligt uppgifter från
kommunen, detta motsvarar en säker vattenförsörjning till ett 3-våningshus. Förbindelsepunkt
ligger på ca + 0,8 meter över havet.
4.3
DIMENSIONERING AVLOPPSVATTEN
Dimensionerade spillvattenflöde från området är bedömt enligt figur 4.1 Svenskt Vatten
publikation P 110 till 9 l/s vid färre än 1000 anslutna och måttliga mängder tillskottsvatten.
Det dimensionerade flödet är framräknat med hänsyn tagen till den begränsade utjämning av
flödet som sker i mindre avloppsnät. Befintlig dimension på spillvattenservisen bedöms klara
den planerade utbyggnaden.
Med tanke på höjdsättning samt hur området kommer att disponeras, föreslås fastigheten
behålla förbindelsepunkten för spillvattenavledning.
4.4
DIMENSIONERING DAGVATTEN
Rationella metoden enligt Svenskt Vatten P110 har använts för att beräkna dimensionerande
dagvatten flöden, se ekvation 1:
där
A
=
∗
∗ ( )∗
(1)
= dimensionerande flöde, [l/s]
= avrinningsområdets area, [ha]
= avrinningskoefficient [-]
( )
kf
= dimensionerande nederbördsintensitet, [l/s*ha]
= regnets varaktighet
= klimatfaktor, enligt tabell 1.3 i P110
Avrinningskoefficienter för olika ytor anges i P110, tabell 4.8. Intensiteten är en funktion av
återkomsttid och varaktighet. Återkomsttiden har i den här utredningen valts till 10 år med
hänsyn till dämning till marknivå enligt riktlinjer från kommunen. Både korta och långa regn
beaktas i utredningen – varaktigheterna i beräkningarna har valts till 10 minuter respektive 60
minuter. Intensiteten beräknas enligt Dahlströms formel i Svenskt Vatten P104, se ekvation 2:
Å
= 190 ∗
Å∗
(
,
)
+2
(2)
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
9(14)
2016-11-25
Slutligversion
där
Å
Å
= regnintensitet, [l/s*ha]
= regnvaraktighet, [minuter]
= Återkomsttid (månader)
4.4.1 AVRINNINGSOMRÅDE
Tabell 1 och 2 nedan visar flöden före respektive efter en exploatering, utan fördröjning.
Tabell 1. Flöden före exploatering, utan säkerhetsfaktor .
Yta
A [ha]
Φ
Ared [ha]
i(10)
[l/s*ha]
Qdim
[l/s]
i(60)
[l/s*ha]
Qdim
[l/s]
Takyta
0,275
0,9
0,25
228
56,43
71
17,57
Alfaltyta
0,167
0,8
0,13
228
30,46
71
9,49
Gatsten
0,137
0,7
0,10
228
21,87
71
6,81
Grusplan
0,045
0,2
0,01
228
2,05
71
0,64
Summa:
0,624
110,81
0,57
34,51
Området är redan i dagsläget högt exploaterat och de flesta markytor är hårdgjorda.
Fördröjningsmöjligheter och magasinering är begränsade pga. höga grundvattennivåer och
utrymmesbrist. Närheten till havet är fördelaktig eftersom cirka hälften av området ligger
fallande mot vattnet. Cirka 15 % av nederbördsvattnet rinner direkt i havet från närliggande
asfaltytor och resten infiltreras i marken genom halvgenomsläppliga ytor eller leds i
dagvattensystemet.
Takvatten rinner från takrännor till dagvattenservis utan fördröjning. Det är inte helt klarlagt hur
stor del av flödet som går till dagvattenservisen av ovanstående flöden. Skulle stora delar av
flödet gå direkt till dagvattenservis är den hårt belastad.
För framtida scenarier multipliceras intensiteten med en klimatfaktor. Denna har valts till 1,25 för
korta regn (<60 minuter) och till 1,2 för långa regn (>=60 minuter).
Tabell 2. Flöden efter exploatering, med säkerhetsfaktorn.
Yta
A [ha]
Φ
Ared [ha]
i(10)
[l/s*ha]
Qdim
[l/s]
i(60)
[l/s*ha]
Qdim
[l/s]
Takyta
0,34
0,9
0,31
285
88,35
86
26,67
Alfaltyta
0,107
0,8
0,09
285
25,65
86
7,74
Gatsten
0,137
0,7
0,10
285
28,50
86
8,60
0,04
0,2
0,01
285
2,85
86
0,86
Mark, kross
Summa:
0,624
0,50
145,35
43,87
Med säkerhetsfaktor blir flöde 145 l/s för korta regn, och 44 l/s vid långa regn.
Nybyggnaden medför en marginell flödeökning av 2 procent, men med klimatfaktorn ökar flödet
med ca 25 % respektive 20 %.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
10(14)
2016-11-25
Slutligversion
5
FÖRSLAG TILL VA- OCH DAGVATTENHANTERING
5.1
SPILLVATTEN
Befintlig spillvatten servis nyttjas.
5.2
VATTEN
Befintlig vattenservis nyttjas. Dock bör dimension på befintlig servis fastställas.
5.3
DAGVATTEN
Erfarenheter från skyfall i Sverige under senare år visar tydligt att det varken är tekniskt eller
ekonomiskt rimligt att hantera dessa extrema mängder av regnvatten enbart med slutna
rörsystem. Den del av dagvattenavrinningen som inte ryms i dagvattensystemet måste fördröjas
eller avledas ytligt.
Möjligheterna till smarta dagvattenlösningar inom planområdet är starkt begränsade pga. brist
på fria ytor. Största delen av området är högt urbaniserat och bebyggt. Som kompensation till
detta bidrar närheten till havet som tidigare nämnts. Vilket skapar en naturlig miljö och
dessutom verkar som recipient i direkt närhet till området.
Fördröjningen av dagvattenflödet är starkt begränsad inom området, det finns mindre
infiltrationsytor belagda med grus som används som parkeringsplatser för av- och pålastning.
För att minska belastningen på det kommunala dagvattensystemet, som redan idag är hårt
belastat, föreslås att takvatten från den nya hotellbyggnaden samt vatten från terrassytor och
uteservering på framsidan av hotellet släpps direkt till havet. Avledningen sker genom nya
dagvattenledningar förlagda under terrassen i så stor omfattning som möjligt. Två nya utlopp
under bryggan anläggs. Se bilaga 2. Denna lösning liknar mycket dagens situation då vatten
istället rinner ytledes till recipienten.
Om allt vatten från det nya taket kan ledas till havet, beroende av takkonstruktion, minskar
flödet som leds i kommunalt nät med 25 l/s vid korta kraftiga 10-års regn.
Det finns inga föroreningar i detta vatten då det är ett rent takvatten. Vidare avleds det direkt till
en recipient som inte är känslig för flödesvariationer vilket ger att utjämning av flödet inte är
nödvändig i detta fall.
Bild 4. Baksida av hotellet mot norr.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
11(14)
2016-11-25
Slutligversion
Bild 5. Baksida av hotellet mot söder.
På hotellets baksida finns mindre fria ytor och parkeringsytor (bilder 4 och 5) som kan berikas
med grönytor, s.k. regnbäddar, tåliga växter vars växtjord har en hög förmåga att ta emot vatten
och öka markens infiltrationskapacitet. Dagvattnet renas, fördröjs och absorberas i dessa
regnbäddar. En regnbädd kan minska avrinningen med 90 % om den utgör 5 % av
avrinningsområdet. Dessa åtgärder minskar dessutom föroreningar i systemet från
parkeringsytor i form av svavel- och kväveföreningar, vägsalt, olja och tungmetaller. Ca 90 % av
de partiklar som kommer från avrinningsytor tar regnbädden hand om.
Gatstensbeläggningen mellan hotellet och den stora parkeringen har också en
fördröjningsfunktion.
Bild 6. Exempel på dagvattenlösningar i form regnrabatter.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
12(14)
2016-11-25
Slutligversion
Bild 7. Exempel på regnrabatter.
Regnrabatter bör ha ett dränerande system i botten bestående av ett dränerande material eller
ett dräneringsrör. Det dränerande systemet måste ha en hög infiltrationshastighet för att kunna
dränera bort vatten tillräckligt snabbt. Dräneringslagret bör täcka dräneringsröret med minst 50
mm för att inte det överliggande materialet ska spolas in i dräneringsröret.
Bild 8. Skiss på regnrabatter i Kviberg, Göteborg, källa internet.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
13(14)
2016-11-25
Slutligversion
5.4
ÄGANDEFÖRHÅLLANDEN FÖR FÖRESLAGNA LÖSNINGAR
Inga nya spill- och vattenledningar föreslås. De nya dagvattenledningar som föreslås ligger inne
på tomtmark ägs av fastighetsägaren. Kommunen tillhandahåller befintliga servisanslutningar.
6
SLUTSATSER
Befintligt vatten och avloppsnät som försörjer hotellverksamheten är relativt nybyggt och
dimensionerat för att kunna klara framtida ökning i förbrukning av vatten och behovet av
avledning av spillvatten. Inga nya vatten- och spillvattenledningar krävs för planerad utökning av
verksamheten med 50 nya rum. Dock bör dimension på befintlig vattenservis fastställas.
Med hjälp av ovan beskrivna system för dagvattenhanteringen, bedöms en tillfredsställande
lösning kunna erhållas inom planområdet. Föreslagen lösning minskar mängden dagvatten som
avleds via fastighetens dagvattenservis vilket är positivt.
Det är viktigt att höjdsättning i planområdet sker så att byggnader skyddas och avledning av
dagvatten även kan ske ytledes i de fall det dimensionerande 10-årsregnet överskrids.
7
REFERENSER
Svenskt Vatten, Publikation VAV P83 (2001): Allmänna vattenledningsnät
Svenskt Vatten, Publikation P110 (2016): Avledning av dag-, drän- och spillvatten
Svenskt Vatten, Publikation P104 (2011): Nederbördsdata vid dimensionering och analys av
avloppssystem.
Svenskt Vatten, Publikation P105 (2011): Hållbar dag- och dränvattenhantering.
8
BILAGOR
Bilaga 1. Situationskarta med befintligt VA nät
Bilaga 2. Föreslagen dagvattenhantering.
Uppdrag: 270637, VA/Dagvattenutredning Marstrand 74:4 mfl, ramavtal
Beställare: Kungälvs kommun Samhällsbyggnad
O:\GBG\270637\R\_Text\VA_ och Dagvattenutredning Marstrand 74_4 slutleverans.docx
14(14)
2016-11-25
Slutligversion
VÄG E20
DELEN
JUNG - MUNKATORP
