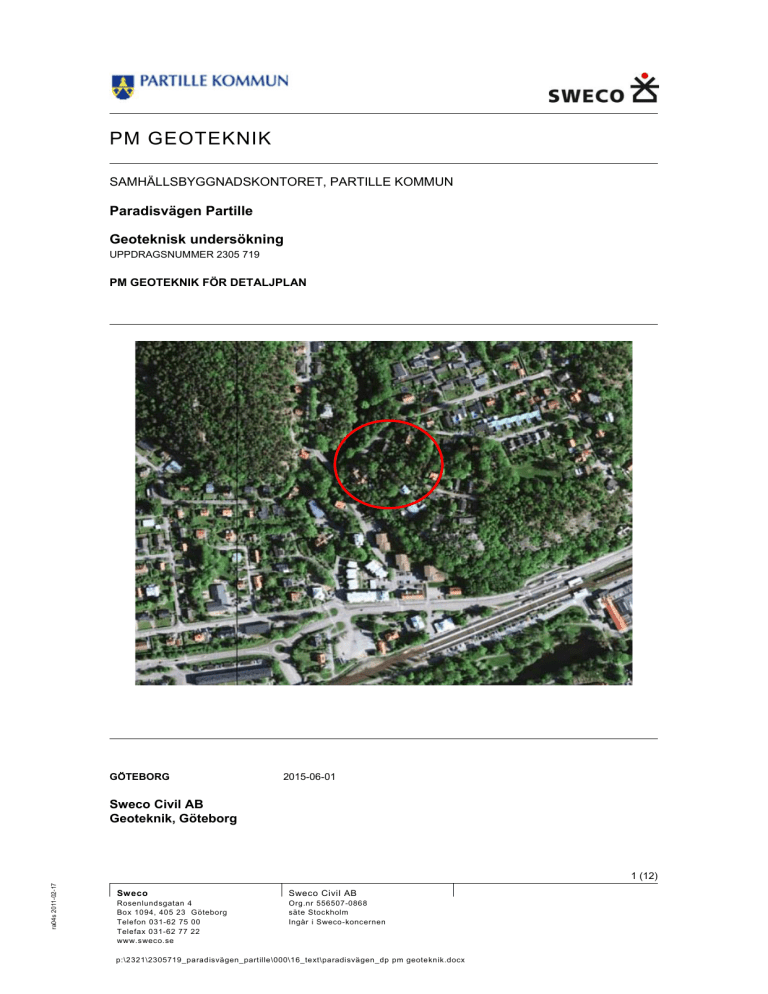

PM GEOTEKNIK
SAMHÄLLSBYGGNADSKONTORET, PARTILLE KOMMUN
Paradisvägen Partille
Geoteknisk undersökning
UPPDRAGSNUMMER 2305 719
PM GEOTEKNIK FÖR DETALJPLAN
GÖTEBORG
2015-06-01
Sweco Civil AB
Geoteknik, Göteborg
ra04s 2011-02-17
1 (12)
Sweco
Sweco Civil AB
Rosenlundsgatan 4
Box 1094, 405 23 Göteborg
Telefon 031-62 75 00
Telefax 031-62 77 22
www.sweco.se
Org.nr 556507-0868
säte Stockholm
Ingår i Sweco-koncernen
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
INNEHÅLLSFÖRTECKNING
1 Uppdrag
3 2 Geotekniska undersökningar
3 2.1 Tidigare utförda undersökningar
4 3 Geoteknisk översikt
4 3.1 Topografi och områdesbeskrivning
4 3.2 Geotekniska förhållanden
6 3.3 Geohydrologiska förhållanden
6 3.4 Bergtekniska förhållanden
6 4 Stabilitet i jord
6 4.1 Valda egenskaper
8 4.2 Beräkningsförutsättningar
8 4.3 Resultat
9 4.3.1 Befintliga förhållanden
4.3.2 Detaljplan
10 4.4 Känslighetsanalys
11 5 Bergstabilitet
11 6 Grundläggning
11 7 Sättningar
12 8 Rekommendationer för detaljplan
12 Bilagor:
1
Stabilitetsberäkning
2
Skissförslag byggnader (daterat 2015-03-23)
3
Bergteknisk utredning, Bergab 2015-05-13
ra04s 2011-02-17
2 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
9 1
Uppdrag
På uppdrag av Samhällsbyggnadskontoret, Partille kommun har Sweco Civil utfört
geotekniska undersökningar som underlag för bedömning av geotekniska
säkerhetsfrågor (stabilitet) samt för översiktlig bedömning av
grundläggningsförhållandena inför detaljplan för nya bostäder inom aktuellt område. Det
aktuella området är beläget på ett höjdparti norr om Lexbyvägen ca 0,5 km från Partille
pendelstation.
I Figur 1 nedan visas en översikt av området som avses planläggas för nya bostäder.
Figur 1
2
Översikt över område som avses planläggas.
Geotekniska undersökningar
De undersökningar som utförts i samband med denna utredning redovisas i en separat
markteknisk undersökningsrapport (MUR); ”Paradisvägen Partille”, daterad 2015-06-01.
ra04s 2011-02-17
3 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
2.1
Tidigare utförda undersökningar
Inga tidigare undersökningar i det direkta närområdet har hittats i samband med
inventering i Partille kommuns arkiv.
3
Geoteknisk översikt
3.1
Topografi och områdesbeskrivning
Det aktuella området är beläget i Partille, ca 0,5 km norr om Lexbyvägen och Partille
station. Väster om föreslaget detaljplaneområde går Paradisvägen. I nordost begränsas
området av Mikaelivägen, i öst av Kyrkåsliden/Sankte Pers backe. Sydväst om området
går Paradisbron över det vattendrag som finns väster om Paradisvägen.
Utredningsområdet utgörs till största del av berg i dagen. Enligt SGU:s jordartskarta finns
dock en lerkil mellan bergsområdena nordväst och sydost om Paradisvägen. Alltså i läget
för Paradisvägen och vattendraget, se Figur 2.
Vattendrag
Figur 2 Utdrag från SGU:s jordartskarta. Den svarta markeringen visar den lerkil som finns mellan
de två partierna med berg i dagen.
Området är mycket kuperat med stora nivåskillnader. I sydväst ligger Paradisvägen på
nivå ca +26,5 och marken stiger mot nordost till ca +39 i öst vid Mikaelivägen, se Figur 3.
ra04s 2011-02-17
4 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Figur 3 Paradisvägen. Foto taget från sydväst upp mot Mikaelivägen.
Från Paradisvägen sluttar marken brant mot sydväst ner mot vattendraget, se Figur 4.
Höjdskillnaden mellan vägen och vattendraget är som minst vid Paradisbron (ca 2 m) och
som störst vid det tidigare nämnda krönet (ca 13 m).
Figur 4 Slänt från Paradisvägen ner mot vattendraget.
ra04s 2011-02-17
5 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Inom områdets sydvästra del finns ett högre bergsparti med nivåskillnad på ca 15 m
mellan Paradisvägens lägsta del och bergets högsta punkt. Även i områdets nordöstra
del, utmed Kyrkåsliden, finns ett bergsparti med högsta nivå på ca +54
3.2
Geotekniska förhållanden
Jorddjupen är relativt begränsade inom undersökningsområdet och varierar i utförda
borrpunkter mellan ca 3, 5m till 5 m. I läget för de utförda borrpunkterna utgörs marken
överst av fyllning (0,2-0,8 m). Fyllningen består av grus och sand. Därunder följer ca 0,8
m siltig torrskorpelera som överlagrar en siltig sand.
Borrstopp har erhållits i fast friktionsjord eller förmodat berg.
Den naturliga vattenkvoten, de översta tre metrarna, varierar mellan 18-29 %. Ingen
bestämning av densitet är utförd.
Eftersom lera endast förekommit som torrskorpelera och med mycket begränsad
mäktighet har inga undersökningar kunnat utföras med avseende på den odränerade
skjuvhållfastheten.
3.3
Geohydrologiska förhållanden
Inga grundvattenrör eller portrycksstationer har installerats i samband med denna
undersökning. Den fria grundvattenytan har noterats i utförda skruvhål och har vid aktuell
tidpunkt bedömts ligga mellan 0,2-0,4 m under markytan. Eftersom jordlagerföljden utgörs
av genomsläpplig friktionsjord varierar den fria vattenytan med hänsyn till
nederbördsförhållandena.
3.4
Bergtekniska förhållanden
Berg i dagen eller berg under ett tunt jordtäcke förekommer i största delen av området.
De bergtekniska förutsättningarna har undersökts av Bergab AB och redovisas i sin
helhet i Bilaga 3.
Berggrunden inom området domineras av en grå, lätt ådrad gnejs. Bergrunden är
storblockigt uppsprucken med en blockkantlängd på 1-2m. Öppna sprickor (sprickvidd > 2
mm) förekommer allmänt. Sprickytor ät vanligtvis undulerande och råa. Ställvis
förekommer uppspruckna områden med växtlighet, övrig sprickuppfyllnad har inte kunnat
observeras.
4
Stabilitet i jord
Jordmäktigheterna är begränsade inom området och till största del utgörs planområdet av
berg i dagen. Stabiliteten har kontrollerats i en sektion, Sektion A, belägen i den branta
slänten som vetter från Paradisvägen, ner mot vattendraget.
ra04s 2011-02-17
6 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Figur 5 Läget för beräkningssektion A markerat med röd linje.
Stabilitetsbedömning har utförts enligt IEG rapport 4:2010 ”Tillståndsbedömning/
klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar”,
där erforderlig säkerhetsfaktor gäller för Detaljerad stabilitetsutredning för markområden
med markanvändningen ”Nyexploatering/Planläggning”.
Enligt ovanstående gäller därmed följande rekommendation på säkerhetsfaktorn (enligt
totalsäkerhetsmetod) där valet av säkerhetsfaktor utgår från rådande förutsättningar:
Tabell 1
Säkerhetsrekommendation enligt IEG rapport 4:2010 (tabell 4.2).
Fc
 1,7–1,5
Fkomb
 1,5–1,4
FΦ
 1,3
Det rekommenderade säkerhetskravet utgörs således av ett ”spann” mellan olika nivåer
på erforderlig säkerhetsfaktor. Vilket krav på erforderlig säkerhetsfaktor som råder inom
ett projekt bestäms av ett stort antal faktorer som betecknas som ”gynnsamma” eller
”ogynnsamma”. Exempel på en ogynnsam faktor är t.ex. förekomst av kvicklera, stora
konsekvenser av ett skred, pågående erosion eller ett begränsat antal geotekniska
undersökningar etc.
I det aktuella området har inga synliga tecken på rörelse konstaterats. Erosionen invid
vattendraget är mycket måttlig. Marken utgörs av dränerade jordlager främst bestående
ra04s 2011-02-17
7 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
av friktionsjord. Detta innebär att gällande säkerhetsfaktor för aktuellt område som ska
uppfyllas valts till FΦ 1,3.
4.1
Valda egenskaper
Djup ca
[m]
Jordlager
Materialegenskap
0 – 0,4
Fy
Tunghet, k
18 kN/m3
Effektiv tunghet under GW, k’
10 kN/m3
Friktionsvinkel, ’
32 
Tunghet, k
17 kN/m3
Effektiv tunghet under GW, k’
7 kN/m3
Friktionsvinkel, ’
30 
Tunghet, k
18 kN/m3
Effektiv tunghet under GW, k’
10 kN/m3
Friktionsvinkel, ’
35 
Tunghet, k
18 kN/m3
Effektiv tunghet under GW, k’
20 kN/m3
Friktionsvinkel, ’
35 
Tunghet, k
19 kN/m3
Effektiv tunghet under GW, k’
11 kN/m3
Friktionsvinkel, ’
45 
0,4 – 0,9
0,9 – 3,0
3–5
Let
siSa
Fr
Bankfyllning
4.2
Xvalt
Beräkningsförutsättningar
Beräkningar har gjorts för både befintliga förhållanden samt för förutsättningar utifrån
detaljplanen.
Som underlag till beräkningssektionens geometri har en digital primärkarta använts med
0,5 m ekvidistans. Även nivåer från ide nmätta borrpunkterna har funnits att tillgå.
Grundvattenytan har antagits ligga ca 0,3 m under markytan vid både släntkrön och
släntfot och portrycket i leran har antagits hydrostatiskt.
Vattendjupet i vattendraget har vid beräkningar antagits till 1 m, vilket bedöms vara rimligt
då det vid tillfället för okulärbesiktningen gick att se bottenväxtlighet i vattnet. Vid
vattendraget är erosionen mycket måttlig och det finns skydd av bottenväxlighet.
ra04s 2011-02-17
8 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Figur 6 Vattendrag väster om Paradisvägen.
Slänten mellan Paradisvägen och vattendraget förmodas vara uppbyggd med hjälp av
bankfyllning. Släntens geometri tyder på att antagande om att jorden skulle vara naturligt
avsatt ej är rimligt. Det finns inte några tecken på markrörelser (platsbesök 2015-04-23).
Alla beräkningar redovisas i sin helhet i Bilaga 1.
4.3
Resultat
Nedan presenteras resultaten från utförd stabilitetsberäkning.
4.3.1 Befintliga förhållanden
För befintliga förhållanden har en last på 5 kPa antagits närmst släntkrön och precis intill
en last på 10 kPa för den befintliga vägen (Paradisvägen). För farligaste lastfall har ingen
last antagits på det promenadstråk som går utmed vattendraget eftersom lasten då
hamnar på mothållande sida och därmed förbättrar säkerhetsfaktorn.
Beräkningar för befintliga förhållanden visar att IEG:s krav gällande erforderlig
säkerhetsfaktor uppfylls. Säkerhetsfaktorn har beräknats till FΦ=1,35.
Farligaste glidytan har en utbredning på ca 18 m och går från mitten av vägen ner till
kanten av vattendraget, se Figur 7 nedan och berör inte aktuellt område för detaljplan.
Hela glidytan är dränerad.
ra04s 2011-02-17
9 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Figur 7 Stabilitetsberäkning för befintliga förhållanden (dränerad analys)
4.3.2 Detaljplan
För detaljplanen är förutsättningarna nästintill desamma som för befintliga förhållanden.
Det som tillkommit är ett lasttillskott på 10 kPa strax intill Paradisvägen. Lasten
representerar en planerad besöksparkering.
Lasten har ingen inverkan på stabilitetssituationen vilket innebär att säkerhetsfaktorn är
densamma som för befintliga förhållanden, FΦ=1,35, vilket uppfyller IEG:s krav gällande
erforderlig säkerhetsfaktor.
Figur 8 Stabilitetsberäkning för detaljplan, dränerad analys.
ra04s 2011-02-17
10 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Totalstabiliteten inom området bedöms med hänsyn till topografi och jordmäktigheter vara
tillfredställande både för befintliga förhållanden och för planerad markanvändning.
4.4
Känslighetsanalys
Ökat vattendjup – sänkt bottennivå
Eftersom farligaste glidytan slår upp i vattendraget har en känslighetsanalys gjort med
avseende på vattendragets bottennivå. I utförd känslighetsanalys har vattendjupet ökats
med 0,5 m (sänkning av bottennivå) till 1,5 m men övriga egenskaper oförändrade.
Beräkningen visar att säkerhetsfaktorn är tillfredställande även i detta fall, FΦ=1,33.
Minskat vattendjup
Även för fallet med bibehållen bottennivå och minskat vattendjup har en beräkning
utförts. Det minskade vattendjupet ger mindre mothållande kraft vid släntfot vilket innebär
att säkerhetsfaktorn minskar något. Stabilitetsberäkningen visar på en säkerhetsfaktor
FΦ=1,33 vilket uppfyller IEG:s krav.
Ökat portryck
En känslighetsanalys har gjorts med avseende på ökat grundvatten-/portryck i slänten.
Vid en grundvattennivåhöjning av 0,5 m, vilket motsvarar en portrycksökning av 5 kPa
minskar säkerhetsfaktorn till FΦ=1,24. Glidytan motsvarar tidigare visade glidyta och berör
inte planerat detaljplaneområde.
Vid tillfället för fältundersökningarna regnade det och det hade varit nederbörd dagen
innan. Den fria grundvattenytan låg därmed högt i två av de utförda provtagningshålen
(1501 och 1503) där visst innehåll av lera erhållits. Borrpunkt 1503 står även i direkt
kontakt med vattenytan i vattendraget. I borrpunkt 1502 noterades ingen vattenyta i
skruvborrhål. De geotekniska förutsättningarna tyder på att det är väldränerad jord samt
att bankmaterialet troligen är av genomsläppligt material.
Det bedöms ej sannolikt att grundvattenytan stiger högre (portrycket höjs) i
bankmaterialet än vad som antagits i övriga beräkningar. Utifrån rådande förutsättningar
bedöms därmed att portrycket i vald modell för stabilitetsberäkning är på säkra sidan och
att det inte är troligt att grundvatten/portrycksnivån stiger med ytterligare 0,5 m.
Beräkningssektionen är även vald i farligaste topografiska läge vilket innebär att det även
finns tre-dimensionella effekter som bidrar till att säkerhetsfaktorn troligen är högre än
den beräknade och att gjorda antaganden är på säker sida.
5
Bergstabilitet
Övergripande har sprickplanen en gynnsam lutning som motverkar utglidande plan. Det
föreligger därmed ingen risk för blocknedfall eller bergras inom området, se Bergteknisk
utredning bilaga 3.
6
Grundläggning
Byggnader rekommenderas att grundläggas med platta/plintar direkt i mark efter
urschaktning av organiskt material och lera. Jordmäktigheterna är till största delen
måttliga eller ringa inom området och bergschakt erfordras.
ra04s 2011-02-17
11 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Grundläggningen ska ske på packad fyllnad av krossmaterial och packad sprängbotten.
Den exakta utformningen av grundläggningen projekteras i samband med
detaljprojekteringen.
7
Sättningar
Jorddjupen inom området är begränsade och utgörs till största delen av friktionsjord samt
längst i väster ytligt av skiktad lera. Sättningar bedöms därför inte uppstå.
8
Rekommendationer för detaljplan
Det krävs ur geoteknisk säkerhetssynpunkt, med hänsyn till geotekniska och
bergtekniska säkerhetsrisker (stabilitet), inte några planbestämmelser.
I samband med detaljprojektering är det lämpligt med kompletterande undersökningar för
att utreda grundläggningsförutsättningarna och bergläge utifrån exakt husplacering samt
behov av riskanalys m m för bergschakt.
2015-06-01
Sweco Civil AB
Geoteknik Göteborg
Britta Karlström
Carina Hultén
ra04s 2011-02-17
12 (12)
PM GEOTEKNIK
2015-06-01
GEOTEKNISK UNDERSÖKNING
p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_dp pm geoteknik.docx
Bilaga 1
Bilaga 1(1)
Name: Torrskorpelera (k)
Model: Combined, S=f(depth)
Unit Weight: 17 kN/m³
Phi': 30 °
C-Top of Layer: 0 kPa
C-Rate of Change: 0 kPa/m
Cu-Top of Layer: 15 kPa
Cu-Rate of Change: 0 kPa/m
C/Cu Ratio: 0.1
Paradisvägen Detaljplan
Partille kommun
Name: Friktionsjord
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
Sektion A
Dränerad analys
Name: Fyllning
Model: Mohr-Coulomb
Unit Weight: 18 kN/m³
Cohesion': 0 kPa
Phi': 32 °
Phi-B: 0 °
1.6
Uppdrag: Paradisvägen Detaljplan
Beställare: Partille kommun
Skala (A4): 1:200
Name: Siltig Sand
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
Analysmetod: Morgenstern-Price
Glidytor: Grid and Radius (optimization: Yes)
GW & portryck: Piezometric Line
Filnamn: Sektion A_bank.gsz
Senast sparad: 2015-05-18; 12:59:08
P:\2321\2305719_Paradisvägen_Partille\000\13_Beräkningar\Sektion A_bank.gsz
1.5
1.4
Name: Bankfyllning
Model: Mohr-Coulomb
Unit Weight: 21 kN/m³
Cohesion': 0 kPa
Phi': 45 °
Phi-B: 0 °
Unit Wt. Above Water Table: 19 kN/m³
1.35
1.5
35
35
34
34
Väg
10 kPa
GC-väg
5 kPa
33
33
32
32
Fyllning
Torrskorpelera (k)
31
31
30
30
28
29
Bankfyllning
Promenadstråk
(Grusväg)
28
27
27
1 m vattendjup
26
26
Siltig Sand
25
25
Bankfyllning
Torrskorpelera (k)
24
24
Friktionsjord
23
23
22
22
21
21
20
-25
20
-23
-21
-19
-17
-15
-13
-11
-9
-7
-5
-3
-1
[ ]
1
3
5
7
9
11
13
15
17
19
21
Nivå
29
Bilaga 1(2)
Name: Torrskorpelera (k)
Model: Combined, S=f(depth)
Unit Weight: 17 kN/m³
Phi': 30 °
C-Top of Layer: 0 kPa
C-Rate of Change: 0 kPa/m
Cu-Top of Layer: 15 kPa
Cu-Rate of Change: 0 kPa/m
C/Cu Ratio: 0.1
Paradisvägen Detaljplan
Partille kommun
Name: Friktionsjord
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
1.6
Sektion A - Detaljplan
Dränerad analys
Uppdrag: Paradisvägen Detaljplan
Beställare: Partille kommun
Skala (A4): 1:200
Name: Fyllning
Model: Mohr-Coulomb
Unit Weight: 18 kN/m³
Cohesion': 0 kPa
Phi': 32 °
Phi-B: 0 °
Name: Siltig Sand
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
Analysmetod: Morgenstern-Price
Glidytor: Grid and Radius (optimization: Yes)
GW & portryck: Piezometric Line
Filnamn: Sektion A_bank_DP.gsz
Senast sparad: 2015-05-18; 13:11:30
1.5
P:\2321\2305719_Paradisvägen_Partille\000\13_Beräkningar\Sektion A_bank_DP.gsz
Name: Bankfyllning
Model: Mohr-Coulomb
Unit Weight: 21 kN/m³
Cohesion': 0 kPa
Phi': 45 °
Phi-B: 0 °
Unit Wt. Above Water Table: 19 kN/m³
1.35
1.5
4
1.
35
35
34
Besöksparkering
10 kPa
Väg
10 kPa
34
GC-väg
5 kPa
33
33
32
32
Fyllning
Torrskorpelera (k)
31
31
30
30
29
Bankfyllning
Promenadstråk
(Grusväg)
28
28
27
27
1 m vattendjup
26
26
Siltig Sand
25
25
Bankfyllning
Torrskorpelera (k)
24
24
Friktionsjord
23
23
22
22
21
21
20
-25
20
-23
-21
-19
-17
-15
-13
-11
-9
-7
-5
-3
-1
[ ]
1
3
5
7
9
11
13
15
17
19
21
Nivå
29
Bilaga 1(3)
Name: Torrskorpelera (k)
Model: Combined, S=f(depth)
Unit Weight: 17 kN/m³
Phi': 30 °
C-Top of Layer: 0 kPa
C-Rate of Change: 0 kPa/m
Cu-Top of Layer: 15 kPa
Cu-Rate of Change: 0 kPa/m
C/Cu Ratio: 0.1
Paradisvägen Detaljplan
Partille kommun
Name: Friktionsjord
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
1.6
Sektion A - Ökat vattendjup
Dränerad analys
Uppdrag: Paradisvägen Detaljplan
Beställare: Partille kommun
Skala (A4): 1:200
Name: Siltig Sand
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
1.4
Analysmetod: Morgenstern-Price
Glidytor: Grid and Radius (optimization: Yes)
GW & portryck: Piezometric Line
Filnamn: Sektion A_bank_känslighetsanalys.gsz
Senast sparad: 2015-05-18; 13:40:26
Name: Fyllning
Model: Mohr-Coulomb
Unit Weight: 18 kN/m³
Cohesion': 0 kPa
Phi': 32 °
Phi-B: 0 °
1.5
P:\2321\2305719_Paradisvägen_Partille\000\13_Beräkningar\Sektion A_bank_känslighetsanalys.gsz
1.33
Name: Bankfyllning
Model: Mohr-Coulomb
Unit Weight: 21 kN/m³
Cohesion': 0 kPa
Phi': 45 °
Phi-B: 0 °
Unit Wt. Above Water Table: 19 kN/m³
1.5
35
35
34
Besöksparkering
10 kPa
Väg
10 kPa
34
GC-väg
5 kPa
33
33
32
32
Fyllning
Torrskorpelera (k)
31
31
30
30
28
29
Bankfyllning
Promenadstråk
(Grusväg)
28
27
27
Siltig Sand
1,5 m vattendjup
26
25
26
25
Bankfyllning
Torrskorpelera (k)
24
24
Friktionsjord
23
23
22
22
21
21
20
-25
20
-23
-21
-19
-17
-15
-13
-11
-9
-7
-5
-3
-1
1
3
5
7
9
11
13
15
17
19
21
Nivå
29
Bilaga 1(4)
Name: Torrskorpelera (k)
Model: Combined, S=f(depth)
Unit Weight: 17 kN/m³
Phi': 30 °
C-Top of Layer: 0 kPa
C-Rate of Change: 0 kPa/m
Cu-Top of Layer: 15 kPa
Cu-Rate of Change: 0 kPa/m
C/Cu Ratio: 0.1
Paradisvägen Detaljplan
Partille kommun
Name: Friktionsjord
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
1.6
Sektion A - Minskat vattendjup
Dränerad analys
Name: Fyllning
Model: Mohr-Coulomb
Unit Weight: 18 kN/m³
Cohesion': 0 kPa
Phi': 32 °
Phi-B: 0 °
Analysmetod: Morgenstern-Price
Glidytor: Grid and Radius (optimization: Yes)
GW & portryck: Piezometric Line
Filnamn: Sektion A_bank_minskat vattendjup.gsz
Senast sparad: 2015-06-01; 13:02:37
Name: Siltig Sand
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
1.4
Uppdrag: Paradisvägen Detaljplan
Beställare: Partille kommun
Skala (A4): 1:200
1.5
P:\2321\2305719_Paradisvägen_Partille\000\13_Beräkningar\Sektion A_bank_minskat vattendjup.gsz
Name: Bankfyllning
Model: Mohr-Coulomb
Unit Weight: 21 kN/m³
Cohesion': 0 kPa
Phi': 45 °
Phi-B: 0 °
Unit Wt. Above Water Table: 19 kN/m³
1.33
1.5
35
35
34
Besöksparkering
10 kPa
Väg
10 kPa
34
GC-väg
5 kPa
33
33
32
32
Fyllning
Torrskorpelera (k)
31
31
30
30
29
Bankfyllning
Promenadstråk
(Grusväg)
28
28
27
27
0,2 m vattendjup
26
26
Siltig Sand
25
25
Bankfyllning
Torrskorpelera (k)
24
24
Friktionsjord
23
23
22
22
21
21
20
-25
20
-23
-21
-19
-17
-15
-13
-11
-9
-7
-5
-3
-1
[ ]
1
3
5
7
9
11
13
15
17
19
21
Nivå
29
Bilaga 1(5)
Name: Torrskorpelera (k)
Model: Combined, S=f(depth)
Unit Weight: 17 kN/m³
Phi': 30 °
C-Top of Layer: 0 kPa
C-Rate of Change: 0 kPa/m
Cu-Top of Layer: 15 kPa
Cu-Rate of Change: 0 kPa/m
C/Cu Ratio: 0.1
Paradisvägen Detaljplan
Partille kommun
Name: Friktionsjord
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
Sektion A - Ökat portryck
Dränerad analys
1.6
Uppdrag: Paradisvägen Detaljplan
Beställare: Partille kommun
Skala (A4): 1:200
Name: Fyllning
Model: Mohr-Coulomb
Unit Weight: 18 kN/m³
Cohesion': 0 kPa
Phi': 32 °
Phi-B: 0 °
Name: Siltig Sand
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 35 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
1.4
1.5
Analysmetod: Morgenstern-Price
Glidytor: Grid and Radius (optimization: Yes)
GW & portryck: Piezometric Line
Filnamn: Sektion A_bank_ökat_PP.gsz
Senast sparad: 2015-05-19; 14:16:35
P:\2321\2305719_Paradisvägen_Partille\000\13_Beräkningar\Sektion A_bank_ökat_PP.gsz
Name: Bankfyllning
Model: Mohr-Coulomb
Unit Weight: 21 kN/m³
Cohesion': 0 kPa
Phi': 45 °
Phi-B: 0 °
Unit Wt. Above Water Table: 19 kN/m³
1.24
1.5
35
35
34
Besöksparkering
10 kPa
Väg
10 kPa
34
GC-väg
5 kPa
33
33
32
32
Fyllning
Torrskorpelera (k)
31
31
30
30
28
29
Bankfyllning
Promenadstråk
(Grusväg)
28
27
27
1 m vattendjup
26
26
Siltig Sand
25
25
Bankfyllning
Torrskorpelera (k)
24
24
Friktionsjord
23
23
22
22
21
21
20
-25
20
-23
-21
-19
-17
-15
-13
-11
-9
-7
-5
-3
-1
[ ]
1
3
5
7
9
11
13
15
17
19
21
Nivå
29
Bilaga 2
Bilaga 2(1)
Bilaga 2(2)
Bilaga 2(3)
Bilaga 2(4)
Bilaga 2(5)
Bilaga 2(6)
Bilaga 3
Beställare:
Partille kommun
Paradisvägen Partille
Bergteknisk utredning för detaljplan
Bergab – Berggeologiska Undersökningar AB
Uppdragsansvarig
Handläggare
Joakim Karlsson
Erica Österlund
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG15052 Paradisvägen\Text\Slutliga originaldokument\PM Paradisvägen.docx
UG15052
2015-05-13
Rasriskutredning Paradisvägen Partille
Bergteknisk utredning
i
Innehållsförteckning
1 Allmänt .............................................................................. 1 2 Geologi ............................................................................. 2 2.1 2.2 Bergarter .................................................................................. 2 Tektonik.................................................................................... 2 3 Bergtekniska observationer .............................................. 2 4 Stabilitetsförhållanden ...................................................... 3 Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG15052 Paradisvägen\Text\Slutliga originaldokument\PM Paradisvägen.docx
UG15052
2015-05-13
Detaljplan och rasriskutredning, Paradisvägen Partille
Bergteknisk utredning
1 (3)
1
Allmänt
På uppdrag av Partille kommun har Bergab – Berggeologiska Undersökningar AB
utfört en bergteknisk utredning inom detaljplan för nybyggnation av bostäder på
Paradisvägen i Partille kommun. Den bergtekniska utredningen omfattar fältkartering, bedömning av stabilitet i befintliga bergslänter samt eventuella förslag till
stabilitetshöjande åtgärder. Resultaten redovisas i föreliggande rapport.
Fältkarteringen utfördes 2015-04-27 och omfattar observerade bergarter, foliation,
sprickor, sprickors egenskaper och lösliggande block i terrängen.
Det aktuella undersökningsområdet omfattar cirka 100 x 80 m och består av både
obebyggd samt bebyggd mark, se Figur 1.
Figur 1: Föreslaget område för detaljplan markerat med blått. Ungefärligt läge för
berg i dagen är markerat med röd linje. Kartmaterial tillhandahållet av Partille
kommun
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG15052 Paradisvägen\Text\Slutliga originaldokument\PM Paradisvägen.docx
UG15052
2015-05-13
Detaljplan och rasriskutredning, Paradisvägen Partille
Bergteknisk utredning
2 (3)
2
Geologi
2.1
Bergarter
Berggrunden inom aktuellt område domineras av en grå, lätt ådrad gnejs.
Bergarten är generellt, fin-medelkornig med en relativt jämnkornig grundmassa
(matrix). Foliationen lutar medelbrant (55°) mot öst. Tre sprickplan är vanligt
förekommande. Ett följer foliationen, de övriga är brantstående till vertikalt mot
nordväst (295°/90°) samt flack till medelbrant (120°/30°) mot sydväst.
Figur 2 och 3: Förekommande bergart, storblockig, lätt ådrad, grå gnejs.
2.2
Tektonik
Berggrunden är huvudsakligen storblockigt uppsprucken med en blockkantlängd på
1-2 m. Öppna sprickor (sprickvidd > 2 mm) förekommer allmänt. Sprickytor är
vanligen undulerande och råa. Ställvis förekommer uppspruckna områden med
växtlighet, övrig sprickfyllnad har ej kunnat observeras.
3
Bergtekniska observationer
Figur 1 visar en översiktsbild över det undersökta området med gräns för berg i
dagen markerat med rött. Undersökningsområdet utgörs av en bergsplatå belägen
54 m ö h. Utanför detaljplanomådets sydvästra gräns sluttar berget brant med en
nivåskillnad på cirka 15-20 meter. Denna sluttning utgörs av en naturlig slänt med
en del block som i nuläget bedöms vara stabila. Växtligheten bedöms ha en
stabiliserande verkan på miljön i detta område, där exempelvis mindre block har
absorberats av träd, se figur 4 och 5.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG15052 Paradisvägen\Text\Slutliga originaldokument\PM Paradisvägen.docx
UG15052
2015-05-13
Detaljplan och rasriskutredning, Paradisvägen Partille
Bergteknisk utredning
3 (3)
Figur 4 och 5: Exempel på hur växtligheten stabiliserat blocket från att rasa. I nuläget stabilt
men kan bli en potentiell risk.
4
Stabilitetsförhållanden
Det föreligger ingen rasrisk inom det planerade detaljplanområdet. Rent
övergripande har sprickplanen en gynnsam lutning som motverkar utglidande plan.
för
Bergab - Berggeologiska Undersökningar AB
Erica Österlund
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG15052 Paradisvägen\Text\Slutliga originaldokument\PM Paradisvägen.docx
UG15052
2015-05-13
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
SAMHÄLLSBYGGNADSKONTORET, PARTILLE KOMMUN
Paradisvägen Partille
Geoteknisk undersökning
UPPDRAGSNUMMER 2305 719
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
GÖTEBORG
2015-06-01
Sweco Civil AB
Geoteknik, Göteborg
repo001.docx 2012-03-29
1 (7)
Sweco
Rosenlundsgatan 4
Box 1094
SE-405 23 Göteborg, Sverige
Telefon +46 (0)31 627500
www.sweco.se
Sweco Civil AB
Org.nr 556507-0868
Styrelsens säte: Stockholm
KB p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_mur.docx
1 2 3 4 5 6 Objekt
Syfte
Underlag för undersökningar
Styrande dokument
Geoteknisk kategori
Befintliga förhållanden
3 3 3 3 4 4 6.1 Topografi
4 6.2 Ytbeskaffenhet
4 6.3 Befintliga konstruktioner
4 7 8 Positionering
Geotekniska fältundersökningar
5 5 8.1 Utförda fältförsök
5 8.2 Utförda provtagningar
5 8.3 Undersökningsperiod
5 8.4 Fältingenjör
5 8.5 Kalibrering och certifiering
5 8.6 Provhantering
5 9 Geotekniska laboratorieundersökningar
6 9.1 Undersökningsperiod
6 9.2 Laboratorieingenjör
6 9.3 Provförvaring
6 10 Grundvattenobservationer
6 10.1 Grundvattenrör
6 10.2 Portrycksstation
6 11 6 Härledda värden
11.1 Hållfasthetsegenskaper
6 11.2 Övriga egenskaper
7 Bilagor
1.
2.
3.
4.
Försöksrapport-Fält
Försöksraport-Lab
Utvärderade CPT-sonderingar
Ledningar
Ritningar
2305 719-G1
2305 719-G2
Plan
Borrhål
skala 1:1000(A3)
skala 1:100 (A3)
repo001.docx 2012-03-29
2 (7)
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_mur.docx
1
Objekt
På uppdrag av Samhällsbyggnadskontoret, Partille kommun har Sweco Civil utfört
geotekniska undersökningar som underlag för bedömning av geotekniska
säkerhetsfrågor (stabilitet) samt för översiktlig bedömning av
grundläggningsförhållandena inför detaljplan av nya bostäder inom aktuellt område. Det
aktuella området är beläget på ett höjdparti norr om Lexbyvägen ca 0,5 km från Partille
pendelstation.
2
Syfte
Syftet med denna geotekniska undersökning har varit att kartlägga jordlagerföljd samt
djup till fast botten inom läget för detaljplanen. I denna rapport redovisas geotekniskt
underlag i form av undersökningar inom det aktuella området.
3
4
Underlag för undersökningar

Digital primärkarta

Jordartskarta från SGU

Ledningskartering har sammanställts av ledningskollen.se
Styrande dokument
Denna rapport ansluter till SS – EN 1997-1 med tillhörande nationell bilaga.
Tabell 1
Planering och redovisning
Standard eller annat styrande dokument
Fältplanering
Fältutförande
Beteckningssystem
Tabell 2
SS-EN 1997-2
Geoteknisk fälthandbok SGF Rap 1:2013 samt SS-EN-ISO 22475-1
SGF/BGS beteckningssystem 2001:2
Fältundersökningar
Undersökningsmetod
Standard eller annat styrande dokument
CPT
SGF Rapport 1:2013, Geoteknisk fälthandbok
SGF Rapport 1:93, Rekommenderad standard för CPT-sondering
SS EN ISO 22476-1:2012
SS EN ISO 22476-1:2012/AC:2013
SGF Rapport 1:2013, Geoteknisk fälthandbok
SGF Rapport 1:2013, Geoteknisk fälthandbok
SS-EN ISO 22475-1:2006
Totaltrycksondering
Skruvprovtagning
repo001.docx 2012-03-29
3 (7)
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_mur.docx
Tabell 3 Laboratorieundersökningar
Undersökningsmetod
Styrande dokument
Jordartsbestämning
SS-EN ISO 14688-1:2002
SS-EN ISO 14688-2:2004
BFR T21:1982
SS 027116, utgåva 3
Vattenkvot
5
Geoteknisk kategori
Utförda undersökningar är utförda i enlighet med förutsättningarna för tillämpning av
Geoteknisk kategori 2 (GK2).
6
Befintliga förhållanden
6.1
Topografi
Det aktuella området är beläget i Partille, norr om Lexbyvägen. Väster om föreslaget
detaljplaneområde går Paradisvägen. I nordost begränsas området av Mikaelivägen, i öst
av Kyrkåsliden. I områdets sydvästra del går Paradisbron över det vattendrag som finns
väster om Paradisvägen
Utredningsområdet utgörs till största del av berg i dagen. Enligt SGU:s jordartskarta finns
dock en lerkil mellan bergsområdena nordväst och sydost om Paradisvägen. Alltså i läget
för Paradisvägen och ner mot vattendraget.
Området är mycket kuperat med stora nivåskillnader. I sydväst ligger Paradisvägen på
nivå ca +26,5 och stiger mot nordost till ca +39 på krönet där Mikaelivägen går in.
Från Paradisvägen sluttar marken brant mot sydväst ner mot vattendraget.
Höjdskillnaden mellan vägen och vattendraget är som minst vid Paradisbron (ca 2 m) och
som störst vid det tidigare nämnda krönet (ca 13 m). Även öster om vägen sluttar
marken i sydvästlig riktning.
Inom områdets sydvästra del finns ett högre bergsparti med nivåskillnad på ca 15 m
mellan Paradisvägens lägsta del och bergets högsta punkt. Även i områdets nordöstra
del, utmed Kyrkåsliden, finns ett bergsparti med högsta nivå på ca +54.
6.2
Ytbeskaffenhet
Marken utgörs till stor del av berg i dagen och hårdgjord yta i form av vägar. Ytorna
däremellan utgörs av tomtmark bevuxen med gräs, träd, buskar och sly.
6.3
Befintliga konstruktioner
Inom området finns markförlagda ledningar. Underlag har samlats genom Ledningskollen
samt tillhandahållits av Partille kommun. Dessa redovisas i Bilaga 4.
För de ledningar som inte redovisas i Bilaga 4 har utsättning från ledningsägare skett.
repo001.docx 2012-03-29
4 (7)
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_mur.docx
I övrigt finns inga kända konstruktioner, utöver befintliga byggnader, inom området.
7
Positionering
Undersökningar utförda i samband med denna utredning redovisas i koordinatsystemet
SWEREF 99 12 00 samt höjdsystemet RH2000. Borrpunkternas läge har bestämts med
GPS i plan och höjd av Michael Karlsson, Sweco Civil.
8
Geotekniska fältundersökningar
8.1
Utförda fältförsök
Resultat från fältundersökningar redovisas i plan och som borrpunkter enligt
ritningsförteckning. Antalet utförda sonderingar är fördelade enligt nedan.
Tabell 4 Antal utförda fältundersökningar fördelat på metod.
Fältundersökning
8.2
Antal
CPT
1
Tr
3
Utförda provtagningar
Skruvprovtagning har utförts enligt provtagningskategori B med kvalitetsklass 3. Antalet
utförda provtagningar redovisas nedan. Upptagna skruvprover har bedömts i fält samt
analyserats i laboratorium.
Tabell 5 Antal utförda provtagningspunkter fördelat på metod.
Provtagning
Skr
8.3
Antal
3
Undersökningsperiod
Geotekniska undersökningar har utförts 4 maj 2015.
8.4
Fältingenjör
Ansvarig borrningsledare för fältundersökningar är Michael Karlsson, Sweco Civil AB.
8.5
Kalibrering och certifiering
Kalibreringsprotokoll för använd utrustning återfinns i Bilaga 1.2 (Fältrapport).
8.6
Provhantering
Hantering av prover följer gällande standard i SGF Rapport 1:2013, Geoteknisk
fälthandbok.
repo001.docx 2012-03-29
5 (7)
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_mur.docx
9
Geotekniska laboratorieundersökningar
Resultat från laboratorieundersökningar redovisas i ritning 2305719-G2 och i dess helhet
i Bilaga 2.1. Antalet utförda försök redovisas nedan.
Tabell 6 Antal utförda laboratorieundersökningar fördelat på metod.
9.1
Laboratoriemetod
Antal
Jordartsbenämning
9
Vattenkvot
8
Undersökningsperiod
Laboratorieundersökningar har utförts 2015-05-20.
9.2
Laboratorieingenjör
Ansvarig laboratorieingenjör är Abdirahman Hassan, WSP Geolab Göteborg.
9.3
Provförvaring
Proverna har efter mottagande förvarats i kylrum och sparas därefter i 6 månader efter
utförd rutinundersökning.
10
Grundvattenobservationer
10.1 Grundvattenrör
Inga grundvattenrör har installerats.
10.2 Portrycksstation
Ingen portrycksstation har installerats.
11
Härledda värden
11.1 Hållfasthetsegenskaper
Inga hållfasthetsbestämningar har gjorts i samband med denna utredning. Vilket beror på
att jorden utgörs av friktionsmaterial vilande på berg samt de mycket begränsande
mäktigheterna.
repo001.docx 2012-03-29
6 (7)
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_mur.docx
11.2 Övriga egenskaper
Rutinundersökningar på de upptagna skruvarna har gjorts i laboratorium där den
naturliga vattenkvoten analyserats. Vattenkvoten varierar mellan 18-29%.
Göteborg 2015-06-01
Sweco Civil AB
Göteborg Geoteknik
Britta Karlström
Carina Hultén
repo001.docx 2012-03-29
7 (7)
MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\paradisvägen_mur.docx
Bilaga 1
FÖRSÖKSRAPPORT - FÄLT
SAMHÄLLSBYGGNADSKONTORET, PARTILLE KOMMUN
Paradisvägen Partille
Geoteknisk undersökning
UPPDRAGSNUMMER 2305 719
FÖRSÖKSRAPPORT - FÄLT
GÖTEBORG
2015-06-01
Sweco Civil AB
Geoteknik, Göteborg
1 (4)
Sweco
Rosenlundsgatan 4
Box 1094
SE-405 23 Göteborg, Sverige
Telefon +46 (0)31 627500
www.sweco.se
Sweco Civil AB
Org.nr 556507-0868
Styrelsens säte: Stockholm
KB p:\2321\2305719_paradisvägen_partille\000\16_text\försöksrapport - fält_paradisvägen.docx
INNEHÅLLSFÖRTECKNING
1 2 3 4 5 Inledning
Allmän projektinformation
Styrande dokument
Positionering
Omfattning
3 3 3 3 3 5.1 Utförda fältundersökningar
4 5.2 Utförda provtagningar
4 6 Kvalitetsinformation och observationer
4 Bilagor
1.1
1.2
1.3
Koordinatlista borrpunkter
Kalibreringsprotokoll CPT
Skruvprotokoll – Fältbedömning
2 (4)
FÖRSÖKSRAPPORT - FÄLT
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\försöksrapport - fält_paradisvägen.docx
1
Inledning
På uppdrag av Samhällsbyggnadskontoret, Partille kommun har Sweco Civil utfört
geotekniska undersökningar som underlag för bedömning av geotekniska
säkerhetsfrågor (stabilitet) samt för översiktlig bedömning av
grundläggningsförhållandena inför detaljplan av nya bostäder inom aktuellt område. Det
aktuella området är beläget Partille.
2
Allmän projektinformation
Plats: Paradisvägen, Partille
Beställare: Samhällsbyggnadskontoret, Partille kommun
Konsult: Sweco Civil AB.
Ansvarig borrningsledare: Michael Karlsson.
Rapporten har upprättats av Britta Karlström, Sweco Civil AB. Interngranskning har
utförts av Carina Hultén, Sweco Civil AB.
3
Styrande dokument
Denna rapport ansluter till SS – EN 1997-1 med tillhörande nationell bilaga. I Tabell 1
återfinns de standarder och styrande dokument som följts vid fältarbetet.
Tabell 1
Standarder och styrande dokument.
Undersökningsmetod
Standard eller annat styrande dokument
CPT
SGF Rapport 1:2013, Geoteknisk fälthandbok
SGF Rapport 1:93, Rekommenderad standard för CPT-sondering
SS EN ISO 22476-1:2012
SS EN ISO 22476-1:2012/AC:2013
SGF Rapport 1:2013, Geoteknisk fälthandbok
SGF Rapport 1:2013, Geoteknisk fälthandbok
SS-EN ISO 22475-1:2006
Totaltrycksondering
Skruvprovtagning
4
Positionering
Fältundersökningarna har utförts 2015-05-04 av fältgeotekniker Michael Karlsson, Sweco
Civil AB. Undersökningar utförda i samband med denna utredning redovisas i
koordinatsystemet SWEREF 99 12 00 samt höjdsystem RH2000. Borrpunkternas läge
har bestämts med GPS i plan och höjd. Koordinatlista för borrhålen redovisas i Bilaga
1.1.
5
Omfattning
I Tabell 2 redovisas utförda undersökningar inom ramen för aktuellt projekt.
3 (4)
FÖRSÖKSRAPPORT - FÄLT
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\försöksrapport - fält_paradisvägen.docx
Tabell 2
Utförda undersökningar inom ramen för rapporterat projekt.
Metod
Datum
Filnamn vid digital lagring
1501
1501
Tr
CPT
2015-05-04
2015-05-04
504_2817.TRT
1501.cpt
1501
Skr
2015-05-04
1501.xlsx
1502
1502
Tr
Skr
2015-05-04
2015-05-04
504_2819.TRT
1502.xlsx
1503
1503
Tr
Skr
2015-05-04
2015-05-04
504_2818.TRT
1503.xlsx
Borrhål
5.1
Utförda fältundersökningar
I Tabell 3 finns en sammanställning av antal utförda fältundersökningar fördelat på
respektive metod.
Tabell 3 Antal utförda fältundersökningar fördelat på metod.
Undersökningsmetod
CPT
Tr
5.2
Antal
1
3
Utförda provtagningar
Skruvprovtagning har utförts enligt provtagningskategori B med kvalitetsklass 3. Antalet
utförda provtagningar redovisas i Tabell 4.
Tabell 4
Antal utförda provtagningar fördelat på metod.
Provtagning
Skr
6
Antal
3
Kvalitetsinformation och observationer
Kalibreringsprotokoll för den använda CPT - spetsen bifogas i Bilaga 1.2.
Göteborg 2015-06-01
Sweco Civil AB
Britta Karlström
4 (4)
FÖRSÖKSRAPPORT - FÄLT
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\försöksrapport - fält_paradisvägen.docx
Bilaga 1.1
Bilaga 1.1 (1)
Id
X
Y
Z
1501 6402661.44 155906.779 31.773
1502 6402710.671 155933.844 36.763
1503 6402665.954 155880.439 25.281
Bilaga 1.2
Bilaga 1.2 (1)
CERTIFICATE FOR CPT PROBE
Probe No
Date of Calibration
Replacement of
Calibrated by
File name
4640
20150119
Christoffer Hurtig
…………………………………………
4640 20150119 131324.doc
Point Resistance
Maximum Load
Range
Scaling Factor
Resolution
Area factor (a) at 1MPa
Tip Area 10cm²
50
25
3345
0.2281
0.833
ERRORS
Max. Temperature effect when not loaded
Temperature range 0 –40 deg. Celsius.
Local Friction
Maximum Load
Range
Scaling Factor
Resolution
Area factor (b) at 1MPa
MPa
MPa
kPa
64.7804 kPa
Sleeve Area 150cm²
0.5
0.5
3800
0.0098
0.000
ERRORS
Max. Temperature effect when not loaded
Temperature range 0 –40 deg. Celsius.
MPa
MPa
kPa
1.1760
kPa
Pore Pressure
Maximum Load
Range
Scaling Factor
Resolution
2.5
2
3744
0.0204
ERRORS
Max. Temperature effect when not loaded
Temperature range 0 –40 deg. Celsius.
Tilt Angle.
Range
MPa
MPa
kPa
1.5096 kPa
Scaling Factor 1
0 - 40
Deg.
Back-up memory
Ingenjörsfirman Geotech AB
Datavägen 53
SE-436 32 ASKIM, Sweden
4640
+46 (0)31-28 99 20
+46 (0)31-68 16 39
www.geotech.se
VAT No.
SE556098559901
Bilaga 1.3
Bilaga 1.3 (1)
Provtagnings protokoll
UPPDRAG
UPPDRAGSLEDARE
Paradisvägen
Britta K
UPPDRAGSNUMMER
FÄLTGEOTEKNIKER
2 305 719
1501
Datum
Jordartsbedömning
Prov nr
0.2
Tid
Vy i bh
0.2
Anmärkning
F/Gr
1
1
Let,si
2
2
Sa,si,le
1
2009-01-29
2015-05-04
BORRHÅL
Michael Karlsson
Anmärkningar
Djup m
DATUM
1 (1)
C:\Users\sebrik\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Outlook\2WIY08FH\Provtagning 1501.xlsx
Bilaga 1.3 (2)
Provtagnings protokoll
UPPDRAG
UPPDRAGSLEDARE
Paradisvägen
Britta K
UPPDRAGSNUMMER
FÄLTGEOTEKNIKER
2305719
1502
Datum
Prov nr
Jordartsbedömning
0.4
Tid
Vy i bh
Anmärkning
F/Mu,sa
1.3
1
Sa
1.6
2
Sa
2.4
3
Let,sa,si
3
4
Sa,(le)
1
2009-01-29
2015-05-04
BORRHÅL
Michael Karlsson
Anmärkningar
Djup m
DATUM
1 (1)
C:\Users\sebrik\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Outlook\2WIY08FH\Provtagning 1502.xlsx
Bilaga 1.3 (3)
Provtagnings protokoll
UPPDRAG
UPPDRAGSLEDARE
Paradisvägen
Britta K
UPPDRAGSNUMMER
FÄLTGEOTEKNIKER
2305719
1503
Datum
Jordartsbedömning
Prov nr
0.8
Tid
Vy i bh
0.4
Anmärkning
F/Gr
1.5
1
Le,sa,si
2.3
2
Sa,si,le
3
3
Sa,si
1
2009-01-29
2015-05-04
BORRHÅL
Michael Karlsson
Anmärkningar
Djup m
DATUM
1 (1)
C:\Users\sebrik\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Outlook\2WIY08FH\Provtagning 1503.xlsx
Bilaga 2
FÖRSÖKSRAPPORT - LAB
SAMHÄLLSBYGGNADSKONTORET, PARTILLE KOMMUN
Paradisvägen Partille
Geoteknisk undersökning
UPPDRAGSNUMMER 2305 719
FÖRSÖKSRAPPORT - LAB
GÖTEBORG
2015-06-01
Sweco Civil AB
Geoteknik, Göteborg
1 (3)
Sweco
Rosenlundsgatan 4
Box 1094
SE-405 23 Göteborg, Sverige
Telefon +46 (0)31 627500
www.sweco.se
Sweco Civil AB
Org.nr 556507-0868
Styrelsens säte: Stockholm
KB p:\2321\2305719_paradisvägen_partille\000\16_text\försöksrapport - lab_paradisvägen.docx
INNEHÅLLSFÖRTECKNING
1 2 3 4 Allmän projektinformation
Styrande dokument
Omfattning
Redovisning
Bilagor
2.1 Laboratorieprotokoll
2 (3)
FÖRSÖKSRAPPORT - LAB
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\försöksrapport - lab_paradisvägen.docx
3 3 3 3 1
Allmän projektinformation
Plats: Paradisvägen, Partille
Beställare: Samhällsbyggnadskontoret, Partille kommun
Konsult: Sweco Civil AB, WSP Geolab
Ansvarig laboratorieingenjör: Abdirahman Hassan, WSP Geolab
Rapporten har upprättats av Britta Karlström, Sweco Civil AB. Interngranskning har
utförts av Carina Hultén, Sweco Civil AB.
2
Styrande dokument
Denna rapport ansluter till SS – EN 1997-1 med tillhörande nationell bilaga. I Tabell 1
återfinns de standarder och styrande dokument som följts vid laboratoriearbetet.
Tabell 1
3
Styrande dokument
Undersökningsmetod
Styrande dokument
Jordartsbestämning
SS-EN ISO 14688-1:2002
SS-EN ISO 14688-2:2004
BFR T21:1982
Vattenkvot
SS 027116, utgåva 3
Omfattning
Laboratorieundersökningar på upptagna prover har utförts 2015-05-20. I Tabell 2
redovisas utförda laboratorieundersökningar inom ramen för aktuellt projekt. Proverna har
efter mottagande förvarats i kylrum och sparas därefter i sex månader efter utförd
rutinundersökning.
Tabell 2
Antal utförda fältundersökningar fördelat på metod.
Metod
4
Antal nivåer
Jordartsbenämning
9
Vattenkvot
8
Redovisning
Resultaten från laboratorieundersökningarna redovisas på sektionsritningar bilagda MUR
och i sin helhet i Bilaga 2.1.
Göteborg 2015-06-01
Sweco Civil AB
Britta Karlström
3 (3)
FÖRSÖKSRAPPORT - LAB
2015-06-01
GEOTEKNISK UNDERSÖKNING
KB p:\2321\2305719_paradisvägen_partille\000\16_text\försöksrapport - lab_paradisvägen.docx
Bilaga 2.1
Bilaga 2.1 (1)
Sammanställning av
Laboratorieundersökningar
Samhällsbyggnad
Projekt
Box 13033
Paradisvägen
402 51 Göteborg
Besök: Ullevigatan 17-19
Växel: 010-722 50 00
Direkt: 010-722 7236 / -7275/ -7321
Fax: 010-7227420
2015/05/04
Fältundersökning
Provtagningsmetod
PG
Skr
Kv St II
X
Grundvattenobservation (vy i borrhålet )
0,2
Kv St I
MK
Datum
m u my
Djup
m Jordartsbeskrivning 1)
Beställare
Uppdragsnummer
SWECO
2305 719
Borrhål
Ankomst
Labundersökning
Granskning
1501
2015/05/06
2015/05/20
2015/05/22 AH
Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet
sitet
kvot
r 2)
wN
(t/m3)
(%)
3)
gräns tivitet
wL
4)
(%)
St
5)
(-)
(okorr.)
t
5)
fu
(kPa)
(omrörd) Matrl. Tjälf.-
tr 5)
typ6) klass6)
Anm.
(kPa)
0,0 F/ GRUS / (enl.fälttekn.)
0,2
ev F/ gråbrun rostfläckig TORRSKORPELERA,
0,2
siltkörtlar /
1,0
21
1,0 brun SAND, siltiga lerklumpar
2,0
1) Jordartsbeskrivning i enlighet med SS-EN-ISO 14688 1:2002 & SS-ENISO 14688 2:2004 samt BFR T21:1982
2) Skrymdensitet enligt SS 027114, utgåva 2
3) Vattenkvot enligt SS 027116, utgåva 3
4) Konflytgräns enligt SS 027120, utgåva 2
5) Skjuvhållfasthet - konförsök enligt SS 027125, utgåva 1
( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm
enligt SGF:s laboratoriekommittés rekommendationer)
6) Enligt AMA Anläggning 13, Tabell CB/1
* Tagna med slutare - spår av slutarbleck
f Provet fyller ej helt hylsans diameter
L:\5250\Sweco\10034309\Paradisvägen\
Bilaga 2.1 (2)
Sammanställning av
Laboratorieundersökningar
Samhällsbyggnad
Projekt
Box 13033
Paradisvägen
402 51 Göteborg
Besök: Ullevigatan 17-19
Växel: 010-722 50 00
Direkt: 010-722 7236 / -7275/ -7321
Fax: 010-7227420
2015/05/04
Fältundersökning
Provtagningsmetod
PG
Skr
Kv St I
MK
Kv St II
X
Grundvattenobservation (vy i borrhålet )
Datum
Beställare
Uppdragsnummer
SWECO
2305 719
Borrhål
Ankomst
Labundersökning
Granskning
1502
2015/05/06
2015/05/20
2015/05/22 AH
Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet
sitet
Djup
m Jordartsbeskrivning 1)
kvot
r 2)
wN
(t/m3)
(%)
3)
gräns tivitet
wL
4)
(%)
St
5)
(-)
(okorr.)
t
5)
fu
(kPa)
(omrörd) Matrl. Tjälf.-
tr 5)
typ6) klass6)
Anm.
(kPa)
0,0 F/ sandig MULLJORD / (enl.fälttekn.)
0,4
0,4 F/ gråbrun mullhaltig siltig SAND, enst gruskorn /
1,3
18
1,3 gråbrun sandig siltig MULLJORD, enst gruskorn
1,6
26
1,6 grå rostfläckig sandig siltig TORRSKORPELERA
2,4
20
2,4 brun rostfläckig varvig siltig LERA, sandskikt
3,0
21
1) Jordartsbeskrivning i enlighet med SS-EN-ISO 14688 1:2002 & SS-ENISO 14688 2:2004 samt BFR T21:1982
2) Skrymdensitet enligt SS 027114, utgåva 2
3) Vattenkvot enligt SS 027116, utgåva 3
4) Konflytgräns enligt SS 027120, utgåva 2
5) Skjuvhållfasthet - konförsök enligt SS 027125, utgåva 1
( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm
enligt SGF:s laboratoriekommittés rekommendationer)
6) Enligt AMA Anläggning 13, Tabell CB/1
* Tagna med slutare - spår av slutarbleck
f Provet fyller ej helt hylsans diameter
L:\5250\Sweco\10034309\Paradisvägen\
Bilaga 2.1 (3)
Sammanställning av
Laboratorieundersökningar
Samhällsbyggnad
Projekt
Box 13033
Paradisvägen
402 51 Göteborg
Besök: Ullevigatan 17-19
Växel: 010-722 50 00
Direkt: 010-722 7236 / -7275/ -7321
Fax: 010-7227420
2015/05/04
Fältundersökning
Provtagningsmetod
PG
Skr
Kv St I
Kv St II
X
Grundvattenobservation (vy i borrhålet )
0,4
MK
Datum
m u my
Djup
m Jordartsbeskrivning 1)
Beställare
Uppdragsnummer
SWECO
2305 719
Borrhål
Ankomst
Labundersökning
Granskning
1503
2015/05/06
2015/05/20
2015/05/22 AH
Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet
sitet
kvot
r 2)
wN
(t/m3)
(%)
3)
gräns tivitet
wL
4)
(%)
St
5)
(-)
(okorr.)
t
5)
fu
(kPa)
(omrörd) Matrl. Tjälf.-
tr 5)
typ6) klass6)
Anm.
(kPa)
0,0 F/ GRUS / (enl.fälttekn.)
0,8
0,8 grå rostfläckig siltig TORRSKORPELERA
1,5
29
1,5 grå rostfläckig sandig lerig SILT, lerkörtlar
2,3
24
2,3 brun rostfläckig siltig SAND, lerkörtlar
3,0
24
1) Jordartsbeskrivning i enlighet med SS-EN-ISO 14688 1:2002 & SS-ENISO 14688 2:2004 samt BFR T21:1982
2) Skrymdensitet enligt SS 027114, utgåva 2
3) Vattenkvot enligt SS 027116, utgåva 3
4) Konflytgräns enligt SS 027120, utgåva 2
5) Skjuvhållfasthet - konförsök enligt SS 027125, utgåva 1
( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm
enligt SGF:s laboratoriekommittés rekommendationer)
6) Enligt AMA Anläggning 13, Tabell CB/1
* Tagna med slutare - spår av slutarbleck
f Provet fyller ej helt hylsans diameter
L:\5250\Sweco\10034309\Paradisvägen\
Bilaga 3
Bilaga 3 (1)
Projekt
Projekt nr
Plats
Borrhål
Datum
CPT-sondering utförd enligt EN ISO 22476-1
Förborrningsdjup
Start djup
Stopp djup
Grundvattennivå
0
1
Referens
my
Nivå vid referens 31.80 m
Förborrat material
Normal
Geometri
2.00 m
2.00 m
2.24 m
0.20 m
Spetstryck qt (MPa)
2
3
4
5
0
10
Friktion ft (kPa)
20
30
Vätska i filter
Glycerin
Borrpunktens koord.
Utrustning
Geotech
Sond nr
4640
40
50
Portryck u, uo, ∆u (kPa)
0
500
0
Paradisvägen
2305719
Partille
1501
2015-05-04
Friktionskvot Rft (%)
Portrycksparameter Bq
2
4
6 0.00
0.05
Lutning (grader)
0
5
10
0.0
0.2
0.4
0.6
0.8
1.0
Djup (m)
1.2
1.4
1.6
1.8
2.0
∆U
Uo
∆U
∆U U o
∆U
2.2
∆U
Uo
∆U U o
P:\2321\2305719_Paradisvägen_Partille\000\11_Mätningar_och_analyser\Conrad\1501.cpw
2015-05-11
Bilaga 3 (2)
CPT-sondering utvärderad enligt SGI Information 15 rev.2007
Referens
Nivå vid referens
Grundvattenyta
Startdjup
my
31.80 m
0.20 m
2.00 m
Klassificering
0.0
0
Förborrningsdjup 2.00 m
Förborrat material
Utrustning
Geotech
Geometri
Normal
Utvärderare
Britta Karlström
Datum för utvärdering 2015-05-11
Friktionsvinkel (o)
Odränerad skjuvhållfasthet τfu (kPa)
100
200
300 30
40
50
0
Projekt
Projekt nr
Plats
Borrhål
Datum
Relativ lagringstäthet ID (%)
100
200 0
10
Paradisvägen
2305719
Partille
1501
2015-05-04
20
Modul (MPa)
30
40
50
60
70
F
0.2
0.4
0.6
Crust
0.8
x
o
+
Svensk empiri
Lunne, överkonsoliderad
Lunne, normalkonsoliderad
1.0
Djup (m)
1.2
1.4
1.6
1.8
2.0
Sa
D
x
x
+
x
P:\2321\2305719_Paradisvägen_Partille\000\11_Mätningar_och_analyser\Conrad\1501.cpw
2015-05-11
Bilaga 3 (3)
CPT-sondering utvärderad enligt SGI Information 15 rev.2007
Referens
Nivå vid referens
Grundvattenyta
Startdjup
my
31.80 m
0.20 m
2.00 m
Klassificering
0.0
0
Förborrningsdjup 2.00 m
Förborrat material
Utrustning
Geotech
Geometri
Normal
20
40
Effektivtryck (kPa)
60
Utvärderare
Britta Karlström
Datum för utvärdering 2015-05-11
80
100
120
Projekt
Projekt nr
Plats
Borrhål
Datum
140 0
Paradisvägen
2305719
Partille
1501
2015-05-04
Odränerad skjuvhållfasthet τfu (kPa)
200
400
600
F
0.2
0.4
0.6
Crust
0.8
1.0
Djup (m)
1.2
1.4
1.6
1.8
2.0
Sa
D
P:\2321\2305719_Paradisvägen_Partille\000\11_Mätningar_och_analyser\Conrad\1501.cpw
2015-05-11
Bilaga
3 (4)
2015-05-11
C P T - sondering
Projekt
Paradisvägen
2305719
Plats
Partille
Borrhål
1501
2015-05-04
Datum
Förborrningsdjup
Startdjup
Stoppdjup
Grundvattenyta
Referens
Nivå vid referens
2.00 m
2.00 m
2.24 m
0.20 m
my
31.80 m
Kalibreringsdata
Spets
4640
Datum
2015-01-19
Areafaktor a
0.833
Areafaktor b
0.000
Skalfaktorer
Portryck
Område Faktor
Förborrat material
Geometri
Normal
Vätska i filter
Glycerin
Operatör
Michael Karlsson
Utrustning
Geotech
x Portryck registrerat vid sondering
Nollvärden, kPa
Inre friktion Oc
Inre friktion Of
Cross talk c1
Cross talk c2
Friktion
Område Faktor
0.0 kPa
0.0 kPa
0.000
0.000
Spetstryck
Område Faktor
Före
Efter
Diff
Portryck
245.90
246.60
0.70
Korrigering
Portryck
Friktion
Spetstryck
Friktion
120.80
120.80
0.00
Spetstryck
2.98
2.92
-0.06
(ingen)
(ingen)
(ingen)
Bedömd sonderingsklass
CPT2
Använd skalfaktorer vid beräkning
Portrycksobservationer
Djup (m)
0.20
Portryck (kPa)
0.00
Skiktgränser
Djup (m)
Klassificering
Djup (m)
Från
Till
0.00
0.20
0.20
1.00
1.00
2.00
Densitet
(ton/m3) Flytgräns
1.90
1.80
1.75
Jordart
F
Crust
Anmärkning
P:\2321\2305719_Paradisvägen_Partille\000\11_Mätningar_och_analyser\Conrad\1501.cpw
Bilaga 4
PE
2:190
23
PV5
102:3
0
2:215
PV
30
19B
2:50
PV3
L.
0
1K
KÅ
S
112:4
112:20
30
PV
KY
R
102:3
19A
PE
L2
8
1K
2:124
GEN
PV50
G/PE:1KBRN
SVÄ
ADI
PAR
Bilaga 4 (1)
0
1K
k
S10
112:3
21
8
PEL2
2:190
8
EL2
0+P
PV5
PV3
111:4
Ordernr: 453948 LKnr: 20150409-0126 (behandlad 2015-04-10)
12
Koordinatsystem: RT90 2.5gonV Utlämnad av Sarah Ö Telefon: 026-123500
7
112:18
112:17
30
PV
17
1K
2:50
2:108
1K
MIKAELIVÄ
GEN
1K
2:190
2:60
112:16
1
116:9
2
116:10
15
2:107
2:215
RA
PA
13
bg
B
IS
PE
5
4
2:190
D
5
O
R
4
N
2K
2:119
3
115:1
115:2
SL
ID
EN
1K
3
11
G/PE:C526SKP
KY
2:113
116:5
2:47
2:132
2:215
2:86
2:132
2:83
2:215
2:127
2:87
115:8
2:214
115:6
2
2:81
SA
NK
TE
PE
1
RS
BA
CK
E
115:7
4
2:128
1K
K
2:80
2:133
1
PEL28
8B
1:24
1:25
K
118:35
6
1K
3
9
2
1:28
1:66
K
117:3
117:4
1:30
PE54
PV95
2:134
MELLBY
RK
Å
PE54
MELLBY
5
PE
54
117:26
7
117:2
PA
DI S
RA
0
V5
2P
1:31
G
VÄ
ÅS
RK
KY
R
PO
AP
TR
1:21
K
1:114
EN
MELLBY
N
SCALE 1 : 1 000
20
0
20
METERS
Bakgrundskartan
40
60
20150409-0126
Skanova Översikt.pdf
ägs av: (får ej vidareanvändas utan ägarens tillstånd) Lmv eller berörd kommun
elt Fo
der
Bilaga 4 (2)
.55
Flexib
+36
25
D2
G
BT
.58
+35
S22 5
G
BT TRL?
25
S2 150 M
V
5.
TO
47
RR
+3
4.
84
TO
(D
)
V
D 11
S2 225 0 M
25 B TR
BT TG L?
G
RR
+3
(S
)
+4
+3
9.
0.
55
71
V110 PE10
0
D
S 22
V1 225 5 B
50 BT TG
M G
TR
L?
4.4
3
57
P
.78 VC
3.
+2
4
+2
+2
50
TRL?
V63 M
D1
?VSLVL?
D2
BT
G
?D
04
9.
8.
+2
+2
er
S2
V63
25
Fl
MTR
ex
L?
ibe
lt F
od
75
UL
?
G
5
22
BT
D
+24.75
50
V1
G ?
BT RL
5 MT
2
S2 150
V
?
L
TR
M
0
D3
8
3.9
+2
0B
6
TG
3
5
4.
+2
87
1.
+2
V63
S22 MTRL?
D2255 BTG
BTG
.95
2
+4
5
5.7
+4
V
S2 63 M
D2 25 B TRL
25 TG ?
BT
G
+2
3.
2
25
+45
+44 .34
.65
D2
S2225 BT
V63 5 BT G
MT G
RL
?
+45.33
+44.86
FAST
Ritningar
