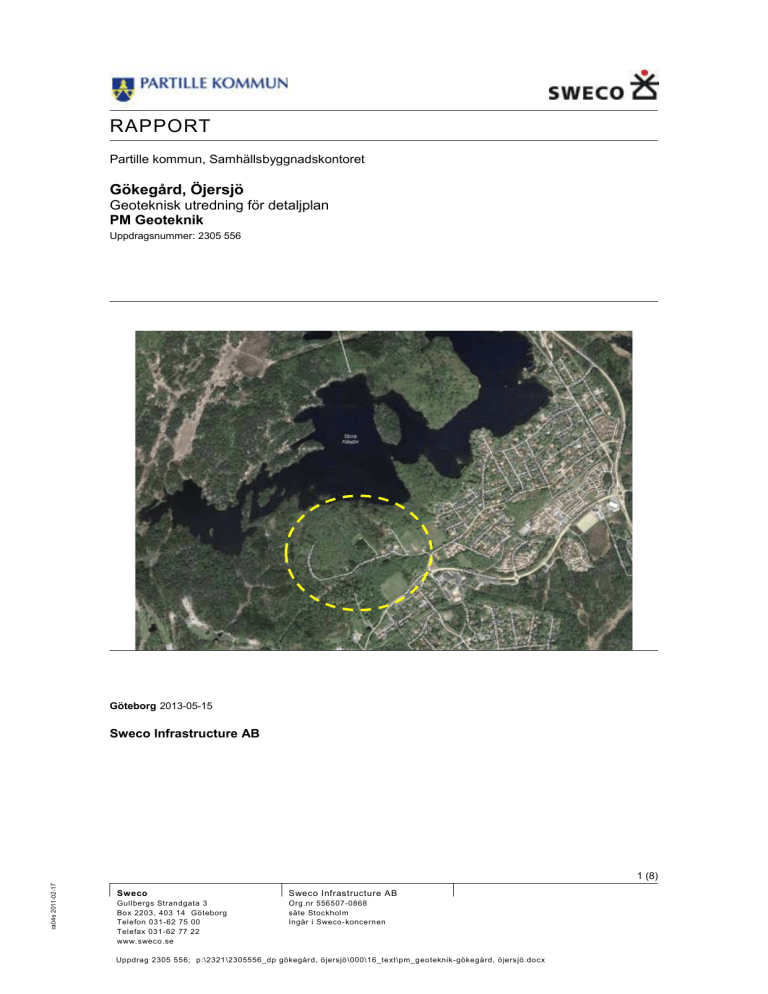

rapport - Partille kommun

RAPPORT
Partille kommun, Samhällsbyggnadskontoret
Gökegård, Öjersjö
Geoteknisk utredning för detaljplan
PM Geoteknik
Uppdragsnummer: 2305 556
Göteborg 2013-05-15
Sweco Infrastructure AB
ra04s 2011-02-17
1 (8)
Sweco
Sweco Infrastructure AB
Gullbergs Strandgata 3
Box 2203, 403 14 Göteborg
Telefon 031-62 75 00
Telefax 031-62 77 22
www.sweco.se
Org.nr 556507-0868
säte Stockholm
Ingår i Sweco-koncernen
Uppdrag 2305 556; p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx
1
Uppdrag
3
2
Tidigare utförda undersökningar
3
3
Utförda undersökningar
3
3.1
Fältundersökningar
3
4
Geoteknisk översikt
4
4.1
Topografi och områdesbeskrivning
4
4.2
Geotekniska förhållanden
5
4.2.1
Jordlagerföljd
5
4.2.2
Grundvatten
5
5
Sättningar och stabilitet
5
5.1
Sättningar
5
5.2
Stabilitet
5
5.3
Erforderlig säkerhetsfaktor
6
5.4
Beräkningsförutsättningar
7
5.4.1
Stabilitetsanalys
7
6
Berg
7
7
Sammanfattning och rekommendation
7
7.1
Stabilitet
7
7.2
Sättningar
7
7.3
Grundläggning
8
8
Planbestämmelser
8
BILAGOR
Bilaga 1
Bilaga 2
Bergteknisk utredning
Stabilitetsberäkning
RITNINGAR
2305556-G1 Plan
2305556-G2 Borrpunkter
2305556-G3 Borrpunkter
ra04s 2011-02-17
2 (8)
RAPPORT
2013-05-15
GÖKEGÅRD, ÖJERSJÖ
GEOTEKNISK UTREDNING FÖR DETALJPLAN
PM GEOTEKNIK
Uppdrag 2305 556;
p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx
1
Uppdrag
På uppdrag av Partille kommun, Samhällsbyggnadskontoret, har Sweco Infrastructure
utfört en geoteknisk utredning inför upprättandet av en ny detaljplan. Området utgörs i
dagsläget mestadels av orörd naturmark, som man nu planerar att exploatera med ca 500
bostäder samt ett mindre centrum. Området är beläget mellan Nya Öjersjövägen och Stora
Kåsjön, se Figur 1.
Figur 1
2
Översikt över planområdet.
Tidigare utförda undersökningar
Det finns inga kända geotekniska undersökningar utförda inom det aktuella planområdet.
3
Utförda undersökningar
I samband med denna utredning har ett antal geotekniska undersökningar utförts. Syftet
med dessa har främst varit att bestämma jordlagrens sammansättning och djup till fast
botten.
3.1
Fältundersökningar
Fältundersökningarna har utförts av Sweco Infrastructure under maj 2013.
Undersökningarna redovisas tillsammans med tidigare utförda undersökningar i plan på
ritning 2305 556-G1 samt i sektion på ritning 2305 556-G2 till –G3.
Undersökningar har utförts i 16 punkter och omfattar följande:
ra04s 2011-02-17
3 (8)
RAPPORT
2013-05-15
GÖKEGÅRD, ÖJERSJÖ
GEOTEKNISK UTREDNING FÖR DETALJPLAN
PM GEOTEKNIK
Uppdrag 2305 556;
p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx

Trycksonderingar i 6 st punkter för bestämning av jordens relativa fasthet.

Slagsonderingar i 9 st punkter för bestämning av djup till fast botten.

Sticksondering i 2 st punkter för bestämning av djup till berg.

Skruvprovtagning i 3 st punkter för klassificering av de ytliga jordlagren.
De undersökningar som utförts i samband med denna utredning betecknas 1301-1315 och
redovisas i SWEREF 99 12 00 samt i RH2000.
4
Geoteknisk översikt
4.1
Topografi och områdesbeskrivning
Det aktuella området ligger söder om Kåsjön i Öjersjö. I söder begränsas området av Nya
Öjersjövägen. Större delen av detaljplaneområdet består idag av skog med insprängda hus
och gårdar. I den södra och östra delen av utredningsområdet finns även ängsmark.
Den norra delen av detaljplaneområdet består av två bergspartier med en dalgång
emellan. Nivåskillanden mellan höjdryggarna och dalgången är ca 25 m. Den södra delen
av detaljplaneområdet är relativt flack med en generell marklutning på ca 1:10-1:15.
Figur 2 Översiktskarta
ra04s 2011-02-17
4 (8)
RAPPORT
2013-05-15
GÖKEGÅRD, ÖJERSJÖ
GEOTEKNISK UTREDNING FÖR DETALJPLAN
PM GEOTEKNIK
Uppdrag 2305 556;
p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx
4.2
Geotekniska förhållanden
4.2.1 Jordlagerföljd
Enligt jordartskartan utgörs området av berg eller ett ytligt jordtäcke på berg, morän samt
torv, vilket stämmer väl överens med resultaten från utförda fältundersökningar.
Jordlagren inom området består huvudsakligen av grusig sand och morän. På flera spridda
platser har begränsad förekomst av ytliga torvlager påträffats vilka underlagras av grusig
sand eller sandig morän. Lera har inte påträffats i någon undersökningspunkt. Djupet till
fast botten är generellt 0-2 m över bergsryggarna och 1-5 m i övriga området. De största
djupen har påträffats i områdets södra och sydöstra del.
4.2.2 Grundvatten
I samband med denna utredning har grundvattenytans läge noterats i borrhålen.
I den södra delen av den västra bergsryggen, samt i de lägre belägna delarna nedanför
bergsryggarna i anslutning till förekommande torvlager, har en mycket ytlig fri vattenyta
observerats i utförda provtagningshål. Där det inte har påträffats torv på bergsryggarna,
samt i den södra delen av området, har det inte påträffats något vatten i provpunkterna.
5
Sättningar och stabilitet
5.1
Sättningar
Då jordlagren i området utgörs av grus och sand förväntas endast mycket begränsade
elastiska (momentana) sättningar utbildas vid belastning av jorden. Torv har påträffats i
ett antal punkter och enligt jordartskartan finns det en del torv spritt över området, främst
i den mellersta delen av området. Torvens mäktighet har i undersökningspunkterna varit
ca 1 m.
Då torv är extremt sättningsbenäget så måste all torv grävas bort inom de områden som
ska bebyggas med hus, vägar eller andra anläggningar.
5.2
Stabilitet
Området är av en sådan karaktär att det inte finns några särskilda förutsättningar för
stabilitetsproblem. Stabiliteten har ändå kontrollerats i en sektion, sektion A. Sektionens
läge framgår av Figur 3.
ra04s 2011-02-17
5 (8)
RAPPORT
2013-05-15
GÖKEGÅRD, ÖJERSJÖ
GEOTEKNISK UTREDNING FÖR DETALJPLAN
PM GEOTEKNIK
Uppdrag 2305 556;
p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx
Sektion A
Figur 3
Läge beräkningssektion
Stabilitetsanalyserna har utförts med dränerad analys med Slope/W version 8.0.10.6504
(GeoStudio 2012). Redovisade säkerhetsfaktorer avser Morgenstern-Price metod.
Stabilitetsberäkningen redovisas i sin helhet i Bilaga 2.
5.3
Erforderlig säkerhetsfaktor
Stabilitetsutredningen har utförts enligt IEG:s rapport 4:2010 där erforderlig
säkerhetsfaktor gäller för Detaljerad stabilitetsutredning för markområden med
markanvändningen ”planläggning”.
Enligt ovanstående gäller vid detta projekt därmed följande rekommendation på
säkerhetsfaktorn utifrån rådande förutsättningar:
Tabell 1
Rekommenderade säkerhetsfaktorer för detaljerad utredning, planläggning, från IEG:s
rapport 4:2010.
Fc
 1,7–1,5
Fkomb
 1,5–1,4
F
 1,3 (sand)
Då området enbart utgörs av friktionsmaterial är det alltså den sistan säkerhetsfaktorn
som gäller, F=1,3.
ra04s 2011-02-17
6 (8)
RAPPORT
2013-05-15
GÖKEGÅRD, ÖJERSJÖ
GEOTEKNISK UTREDNING FÖR DETALJPLAN
PM GEOTEKNIK
Uppdrag 2305 556;
p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx
5.4
Beräkningsförutsättningar
Som underlag till beräkningssektionernas geometri har en digital primärkarta använts
med 1,0 m ekvidistans.
Materialegenskaper och jordlagrens mäktigheter har utvärderats från utförda
undersökningar.
Tungheten på den siltiga sanden har ansatts till 20 kPa under grundvattenytan och 18 kPa
över grundvattenytan. Friktionsvinkeln har ansatts till 38 grader.
Det är oklart exakt hur området kommer att utformas, men en utbredd last på 10 kPa har
lagts på den övre och pådrivande delen av slänten.
Grundvattenytan har i beräkningarna ansatts på 2 m djup under markytan.
5.4.1 Stabilitetsanalys
Beräkningen har givit en lägsta säkerhetsfaktor mot brott på F=8. Beräkningen redovisas
i sin helhet i bilaga 2.
Sektionen uppfyller därmed, med mycket god marginal, IEG:s krav på erforderlig
säkerhetsfaktor.
6
Berg
En bergteknisk utredning har utförts för att bedöma risken för bergras eller blocknedfall
inom detaljplaneområdet. Samtliga bergslänter bedöms idag vara stabila och inga åtgärder
bedöms vara nödvändiga i befintliga bergslänter. Uppmätta sprickor bedöms ej orsaka
risk för storstabilitetsproblem vid eventuella framtida bergschaktningsarbeten.
Den bergtekniska utredningen redovisas i sin helhet i bilaga 1.
7
Sammanfattning och rekommendation
7.1
Stabilitet
Stabilitetsförhållandena inom detaljplaneområdet uppfyller IEG:s krav gällande
erforderlig säkerhetsfaktor för såväl befintliga förhållanden som för planerad
nybyggnation.
7.2
Sättningar
Marken inom området är generellt inte sättningsbenägen. Marken utgörs till största delen
av friktionsjord vilken vid belastning endast utbildar mycket begränsade sättningar
(elastiska/momentana). I de områden där det finns organisk jord, som torv och mossmark, ska all organisk jord grävas ur innan byggnader eller anläggningar grundläggs.
ra04s 2011-02-17
7 (8)
RAPPORT
2013-05-15
GÖKEGÅRD, ÖJERSJÖ
GEOTEKNISK UTREDNING FÖR DETALJPLAN
PM GEOTEKNIK
Uppdrag 2305 556;
p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx
7.3
Grundläggning
Byggnader kan grundläggas med platta på mark, efter att förekommande organisk jord
har schaktats bort.
8
Planbestämmelser
Med avseende på stabilitetsförhållandena inom området erfordras inga planbestämmelser.
Göteborg 2013-05-15
Sweco Infrastructure AB
Karin Tilgmann
Ola Skepp
ra04s 2011-02-17
8 (8)
RAPPORT
2013-05-15
GÖKEGÅRD, ÖJERSJÖ
GEOTEKNISK UTREDNING FÖR DETALJPLAN
PM GEOTEKNIK
Uppdrag 2305 556;
p:\2321\2305556_dp gökegård, öjersjö\000\16_text\pm_geoteknik-gökegård, öjersjö.docx
Bilaga 1
Beställare:
Sweco Infrastructure AB
Detaljplan Gökegård
Bergteknisk utredning
Bergab – Berggeologiska Undersökningar AB
Uppdragsansvarig
Handläggare
Peter Danielsson
Helena Kiel
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
i
Innehållsförteckning
1
Allmänt............................................................................. 1
2
Geologi ............................................................................ 2
3
Bergteknik........................................................................ 4
Bilaga 1 Fotodokumentation
Bilaga 2 Planritning, bergteknisk utredning
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
1 (8)
1
Allmänt
På uppdrag av Sweco Infrastructure AB har Bergab – Berggeologiska Undersökningar AB utfört en bergteknisk utredning inom detaljplan för nybyggnation av
bostäder i Gökegård i Partille kommun. Den bergtekniska utredningen omfattar
fältkartering, bedömning av stabilitet i befintliga och planerade bergslänter samt
förslag till stabilitetshöjande åtgärder. Resultaten redovisas i föreliggande rapport.
Fältkarteringen utfördes 2013-05-07 och omfattar observerade bergarter, foliation,
sprickor, sprickors egenskaper och lösa block i terrängen. Observerade befintliga
bergslänter har fotograferats och redovisas i Bilaga 1 Fotodokumentation. Bergslänternas planläge redovisas i Bilaga 2 Planritning, bergteknisk utredning.
Aktuellt detaljplaneområde ligger mellan Kåsjön och samhället Öjersjö, och utgörs
huvudsakligen av naturmark. Undersökningsområdet är ca 700x700 m stort och
består omväxlande av lösmark och berg i dagen. Berg i dagen förekommer längs
Kåsjöns strand (nivå +110 m) och i två höjdpartier alldeles söder om Kåsjön. Det
västra höjdpartiet går upp till nivå ca +150 m och det östra till ca +145 m.
Höjdpartierna har en nord-sydlig till nordväst-sydöstlig utsträckning. I övrigt består
undersökningsområdet av jord och sankmark som från Kåsjön höjer sig till ca +130
m i områdets södra del. Se Figur 1 för en översiktsbild av undersökningsområdet.
Nya
Öjersjövägen
Kåsjön
200 m
Landvettervägen
Figur 1. Flygbild över undersökta områden (rött).
© Lantmäteriet Medgivande I2011/1549
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
2 (8)
2
Geologi
Bergarter
Berggrunden består huvudsakligen av en rödgrå till grå bandad gnejs med granitisk
till kvartsdioritisk sammansättning, med kontinuerliga övergångar mellan mer
granitiska (rödare) och kvartsdioritiska (gråare) partier. Banden består av ljusare,
mer lättmobiliserade mineral som kvarts och kalifältspat, och är ofta grovkornigare
än den omgivande bergarten.
Berggrunden är veckad vilket visar sig i en tydligt undulerande foliation.
Foliationen lutar huvudsakligen medelbrant-brant mot sydväst (150°/60-80°) till
nordöst (330°/60-80°).
I den östra delen av undersökningsområdet förekommer även en finkornig mörkt
grå amfibolit.
Figur 2. Förekommande bergarter: veckad rödgrå till grå bandad gnejs (pennan)
och inslag av mörkare amfibolit (snett till höger under pennan).
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
3 (8)
Tektonik
De flesta bergblottningarna i aktuellt undersökningsområde utgörs av plana eller
rundade hällar. Högre bergslänter påträffas huvudsakligen längs den östra sidan av
det östra höjdpartiet och längs den västra sidan av det västra höjdpartiet. Det är i
dessa slänter som spricklutningar har kunnat mätas.
Observerade sprickgrupper redovisas i Tabell 2.1 och på planritningen i Bilaga 2.
Tabell 2.1 Uppmätta sprickor
Sprickgrupp
Lutning
Strykning/stupning
Anmärkningar
1
Medelbrant-brant mot
sydväst till nordöst
150°/60-80° till
330°/60-80°
2
Flack mot öst
360°/20°
Parallell med foliationen,
sprickavstånd 1-2 m, ställvis
glesare, veckat
Sprickavstånd 1-3 m
3
Brant mot norr till nordöst
4
Brant-vertikal mot öst
230°/70° till
270°/90°
360°/85-90°
Sprickavstånd 1-5 m
Sprickavstånd 1-2 m
Sprickytor är vanligen undulerande och råa. Egentliga sprickfyllnader har ej
observerats; ställvis kan man dock på sprickytor se material från den ljusare
bandningen där berggrunden spruckit upp längs denna.
Sprickor i sprickgrupp 1 är ofta öppna (sprickvidd > 0,5 mm) i bergslänten längs
den östra sidan av det östra höjdpartiet. I bergslänten längs den västra sidan av det
västra höjdpartiet bildar sprickor i sprickgrupp 4 släntsidan, ofta i form av lätt
överhäng.
Utfallna block i släntfot förekommer i både den östligaste och den västligaste
slänten. Kantstorlek är vanligen 1-2 m, även större. Samtliga block i släntfot är
gräs- och mossbevuxna. I omgivande jordslänter är isälvsmaterial i form av rundade
block allmänt förekommande. Flyttblock med kantlängd ca 2 m noteras på flera
ställen uppe på höjdpartierna.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
4 (8)
3
Bergteknik
Observationer
Slänter i aktuellt undersökningsområde är huvudsakligen jordtäckta och bevuxna
med träd och buskar. Tunt jordtäcke ovanpå plana berghällar förekommer allmänt
uppe på höjdpartierna, längs Kåsjöns strand samt alldeles söder om det östra
höjdpartiet (se Foto 1 i Bilaga 1).
Endast få egentliga bergsbranter förekommer inom undersökningsområdet,
huvudsakligen längs den östra sidan av det östra höjdpartiet (se Foto 2 i Bilaga 1)
och längs den västra sidan i det västra höjdpartiet (se Foto 3 i Bilaga 1), samt
sporadiskt i de östra och norra delarna av det västra höjdpartiet. Dessa bergslänter
är markerade med rött på planritningen i Bilaga 2.
I bergslänterna är berggrunden storblockigt uppsprucken, längs sprickgrupp 1, 2
och 3 i det östra höjdpartiet och längs sprickgrupp 2, 3 och 4 i det västra höjdpartiet
(se Foto 4 i Bilaga 1).
Åtgärder
Samtliga bergslänter bedöms idag vara stabila. Utfallna block är, att döma av gräsoch mossväxten på dem, av hög ålder. Uppmätta sprickor bedöms ej orsaka risk för
storstabilitetsproblem vid eventuella framtida bergschaktningsarbeten.
Inga stabilitetshöjande åtgärder bedöms vara nödvändiga i befintliga bergslänter,
eller i planerade nya slänter innan exploateringsarbete påbörjas.
Efter eventuell bergschakt utförs bergrensning av kvarstående schaktväggar.
Därefter tillkallas bergsakkunnig för att bedöma eventuellt behov av bergförstärkning såsom bultning.
Uppmätta sprickriktningar ger ingen anledning till restriktion i val av riktning och
lutning av eventuella nya skärningar/slänter i undersökningsområdet.
för
Bergab - Berggeologiska Undersökningar AB
Helena Kiel
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
5 (8)
Bilaga 1 Fotodokumentation
Foto 1. Plana berghällar förekommer allmänt. Det är svårt att mäta sprickriktningar på så
platta hällar. Bild tagen mot norr i byn Gökegården.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
6 (8)
Foto 2. Bergslänten längs den östra sidan av det östra höjdpartiet, bild tagen norrut.
Berggrunden är storblockigt uppsprucken men samtliga slänter bedöms idag vara stabila.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
7 (8)
Foto 3. Bergslänten längs den västra sidan av det västra höjdpartiet är 15-20 m hög och mer
eller mindre vertikal (parallell med sprickgrupp 4). Utfallna block förekommer i släntfot men
bedöms vara av hög ålder. Slänten bedöms idag vara stabil.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Detaljplan Gökegård
Bergteknisk utredning
8 (8)
3
4
2
Foto 4. Bergslänten längs den västra sidan av det västra höjdpartiet är storblockigt
uppsprucken längs sprickor i sprickgrupp 2 (flacka), 3 (tvärs slänten) och 4 (parallellt med
slänten), vilket ger den ett trappstegsformat utseende.
Uppdragsnummer
Datum
Revisionsnummer
L:\UPPDRAG\UG13070 Detaljplan Gökegård\Text\Arbetsmaterial\Rapport Gökegård.docx
UG13070
2013-05-14
Bilaga 2
Gökegård, Öjersjö
Partille
Sektion A
Dränerad analys
Analysmetod: Morgenstern-Price
Glidytor: Grid and Radius (optimization: No)
GW & portryck: Piezometric Line
Filnamn: Gökegård sektion A.gsz
Senast sparad: 2013-05-07; 10:40:55
Uppdrag: Detaljplan, Gökegård
Beställare: Partille kommun
Skala (A4): 1:1000
P:\2321\2305556_Dp Gökegård, Öjersjö\000\13_Beräkningar\Gökegård sektion A.gsz
8,41
Name: Grusig sand
Model: Mohr-Coulomb
Unit Weight: 20 kN/m³
Cohesion': 0 kPa
Phi': 38 °
Phi-B: 0 °
Unit Wt. Above Water Table: 18 kN/m³
Piezometric Line: 1
Name: Berg
Model: Bedrock (Impenetrable)
Piezometric Line: 1
150
150
145
145
140
140
135
Grusig sand
130
135
130
Berg
125
125
120
120
115
0
20
40
60
80
100
120
140
160
180
200
220
240
115
260
Ritningar
