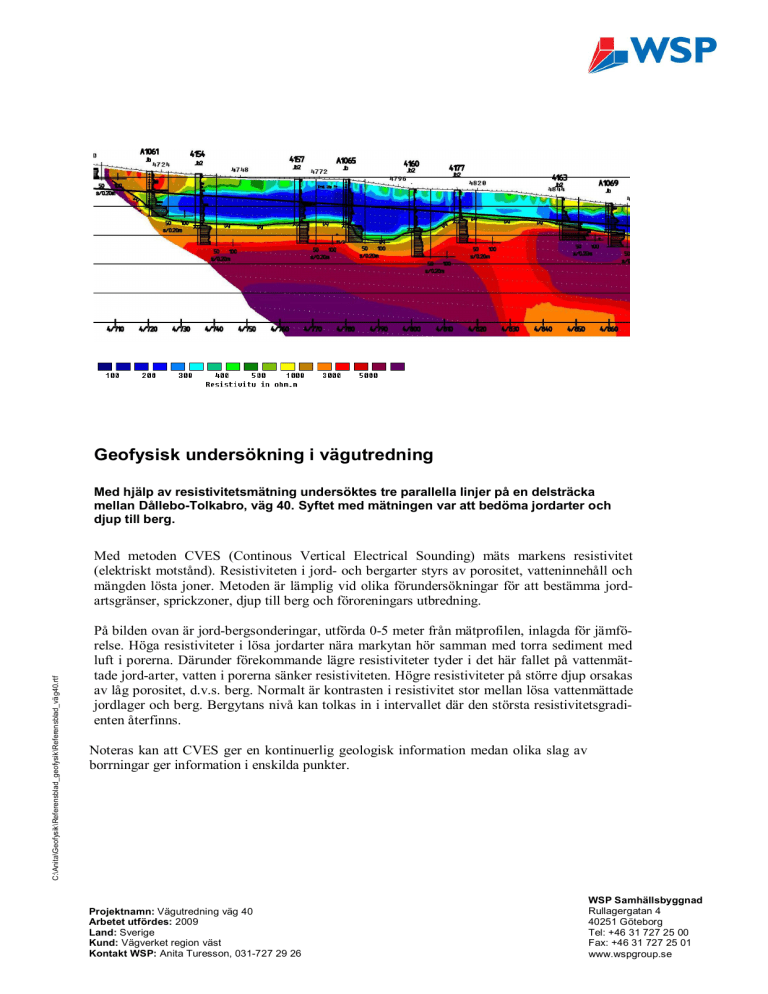

Geofysisk undersökning i vägutredning

Geofysisk undersökning i vägutredning
Med hjälp av resistivitetsmätning undersöktes tre parallella linjer på en delsträcka
mellan Dållebo-Tolkabro, väg 40. Syftet med mätningen var att bedöma jordarter och
djup till berg.
C:\Anita\Geofysik\Referensblad_geofysik\Referensblad_väg40.rtf
Mall: Fel! Okänt namn på dokumentegenskap. ver 1.0
Med metoden CVES (Continous Vertical Electrical Sounding) mäts markens resistivitet
(elektriskt motstånd). Resistiviteten i jord- och bergarter styrs av porositet, vatteninnehåll och
mängden lösta joner. Metoden är lämplig vid olika förundersökningar för att bestämma jordartsgränser, sprickzoner, djup till berg och föroreningars utbredning.
På bilden ovan är jord-bergsonderingar, utförda 0-5 meter från mätprofilen, inlagda för jämförelse. Höga resistiviteter i lösa jordarter nära markytan hör samman med torra sediment med
luft i porerna. Därunder förekommande lägre resistiviteter tyder i det här fallet på vattenmättade jord-arter, vatten i porerna sänker resistiviteten. Högre resistiviteter på större djup orsakas
av låg porositet, d.v.s. berg. Normalt är kontrasten i resistivitet stor mellan lösa vattenmättade
jordlager och berg. Bergytans nivå kan tolkas in i intervallet där den största resistivitetsgradienten återfinns.
Noteras kan att CVES ger en kontinuerlig geologisk information medan olika slag av
borrningar ger information i enskilda punkter.
Projektnamn: Vägutredning väg 40
Arbetet utfördes: 2009
Land: Sverige
Kund: Vägverket region väst
Kontakt WSP: Anita Turesson, 031-727 29 26
