Mekanik 2, VT-09, MT-3
3-D jämviktsproblem , löses mha vektormekanik och Math-Cad.

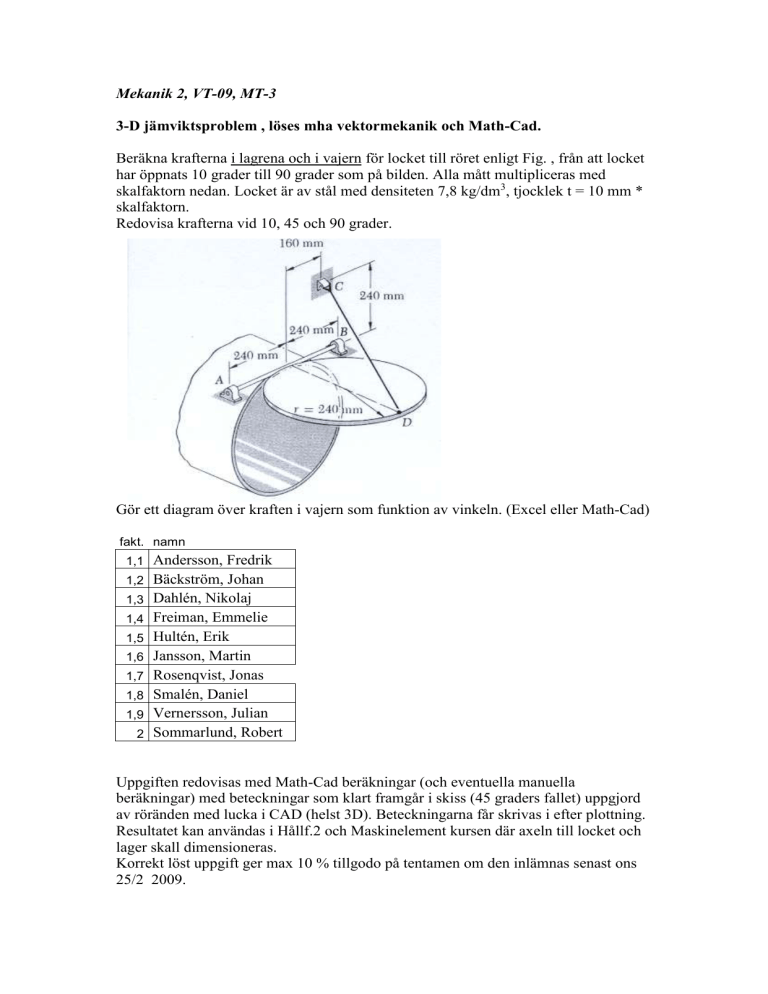

Beräkna krafterna i lagrena och i vajern för locket till röret enligt Fig. , från att locket
har öppnats 10 grader till 90 grader som på bilden. Alla mått multipliceras med
skalfaktorn nedan. Locket är av stål med densiteten 7,8 kg/dm3, tjocklek t = 10 mm *
skalfaktorn.
Redovisa krafterna vid 10, 45 och 90 grader.
Gör ett diagram över kraften i vajern som funktion av vinkeln. (Excel eller Math-Cad)
fakt. namn
1,1
1,2
1,3
1,4
1,5
1,6
1,7
1,8
1,9
2
Andersson, Fredrik
Bäckström, Johan
Dahlén, Nikolaj
Freiman, Emmelie
Hultén, Erik
Jansson, Martin
Rosenqvist, Jonas
Smalén, Daniel
Vernersson, Julian
Sommarlund, Robert
Uppgiften redovisas med Math-Cad beräkningar (och eventuella manuella
beräkningar) med beteckningar som klart framgår i skiss (45 graders fallet) uppgjord
av röränden med lucka i CAD (helst 3D). Beteckningarna får skrivas i efter plottning.
Resultatet kan användas i Hållf.2 och Maskinelement kursen där axeln till locket och
lager skall dimensioneras.
Korrekt löst uppgift ger max 10 % tillgodo på tentamen om den inlämnas senast ons
25/2 2009.
