1(7)
ÖREBRO LÄNS LANDSTING
FÄLTMÄTINSTRUKTION
Arbets- och miljömedicin, analyslaboratoriet, USÖ
Dok beteckning:
Godkänd av/datum:
FMI 09:27
Lab. chef
Utgåva nr: 3
Utfärdad av:
Reviderad av: Peter Berg
8 feb 2007
Bilagor:
EMM-4 ELEKTRISKT VÄXELFÄLT
1 Allmänt
Fältmätinstruktionen följer Radio Innovas handledning för EMM-4

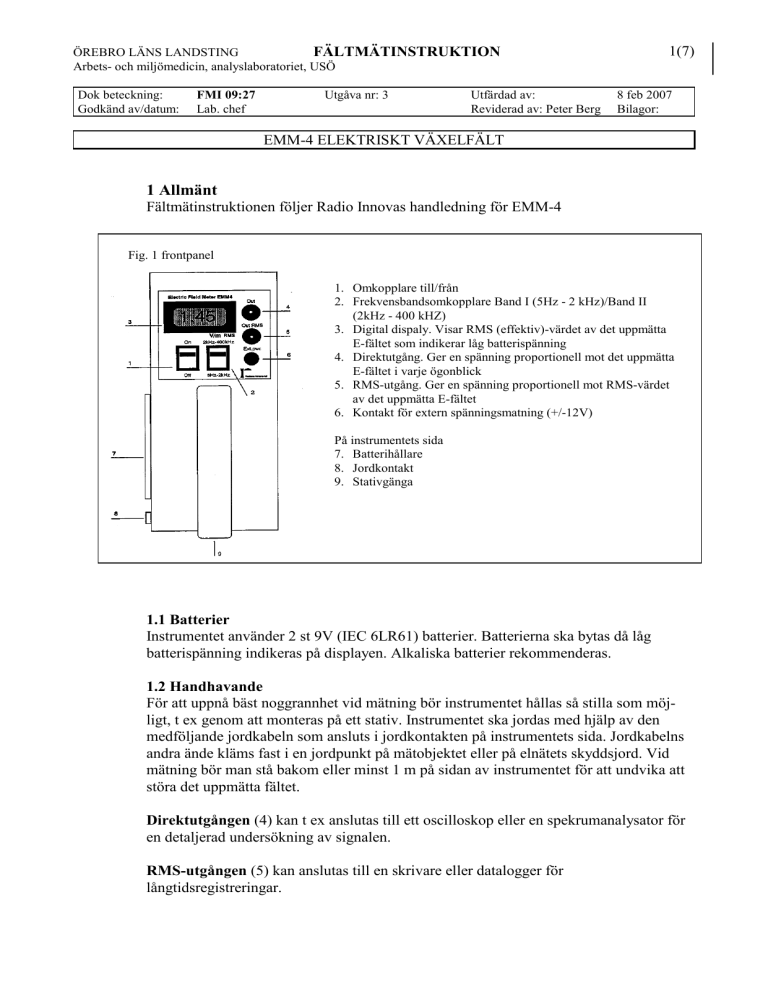

Fig. 1 frontpanel
1. Omkopplare till/från
2. Frekvensbandsomkopplare Band I (5Hz - 2 kHz)/Band II
(2kHz - 400 kHZ)
3. Digital dispaly. Visar RMS (effektiv)-värdet av det uppmätta
E-fältet som indikerar låg batterispänning
4. Direktutgång. Ger en spänning proportionell mot det uppmätta
E-fältet i varje ögonblick
5. RMS-utgång. Ger en spänning proportionell mot RMS-värdet
av det uppmätta E-fältet
6. Kontakt för extern spänningsmatning (+/-12V)
På instrumentets sida
7. Batterihållare
8. Jordkontakt
9. Stativgänga
1.1 Batterier
Instrumentet använder 2 st 9V (IEC 6LR61) batterier. Batterierna ska bytas då låg
batterispänning indikeras på displayen. Alkaliska batterier rekommenderas.
1.2 Handhavande
För att uppnå bäst noggrannhet vid mätning bör instrumentet hållas så stilla som möjligt, t ex genom att monteras på ett stativ. Instrumentet ska jordas med hjälp av den
medföljande jordkabeln som ansluts i jordkontakten på instrumentets sida. Jordkabelns
andra ände kläms fast i en jordpunkt på mätobjektet eller på elnätets skyddsjord. Vid
mätning bör man stå bakom eller minst 1 m på sidan av instrumentet för att undvika att
störa det uppmätta fältet.
Direktutgången (4) kan t ex anslutas till ett oscilloskop eller en spekrumanalysator för
en detaljerad undersökning av signalen.
RMS-utgången (5) kan anslutas till en skrivare eller datalogger för
långtidsregistreringar.
ÖREBRO LÄNS LANDSTING
FÄLTMÄTINSTRUKTION
Arbets- och miljömedicin, analyslaboratoriet, USÖ
Dok beteckning:
Godkänd av/datum:
Utgåva nr: 3
FMI 09:27
Lab. chef
Utfärdad av:
Reviderad av: Peter Berg
2(7)
8 feb 2007
Bilagor:
EMM-4 ELEKTRISKT VÄXELFÄLT
Instrumentet kan användas för mätningar av bildskärmar enligt de metoder som finns
beskrivna i MPR 1990:8.
Frekvensbanden på instrumentet motsvarar band I och II enl. mätnormen MPR 1990:8.
Band I täcker in emission från bildskärmar orsakad av den vertikala avlänkningsspänningen, band II den horisontella.
1.3 Mätprincip
Mätsonden består av en skiva av glasfiberlaminat belagd med koppar. På framsidan är
kopparytan uppdelad i en yttre ring och en inre cirkulär yta. Den inre ytan utgör den
aktiva mättytan medan den yttre ringen och baksidan är jordade. Sonden är utformad på
detta sätt för att efterlikna den störning en människa utgör på det elektriska fältet.
Fig. 2 Mätprincipen
Mätytan hålls virtuellt jordad m h a en operationsförstärkare (se fig. 2). Det mot mätytan
infallande elektriska fältet E ger upphov till en ström i;
dE
i=
xAx ∈ där A är mätaren och ∈ dielektricitetskonstanten.
dt
Strömmen omvandlas till en spänning u i en integrerande strömspänningsomvandlare
i
enligt u = dt och blir därmed proportionell mot det elektriska fältet E. Efter filtrering
c
går signalen till en RMS-omvandlare som bildar RMS-(effektiv-)värde av signalen
enligt: Ueff =
u2
Mätningar kan göras vid frekvenser mellan 5 Hz och 400 kHz. Den tidsvariabla signalen
u finns tillgänglig på direktutgången (4) på instrumentets panel.
ÖREBRO LÄNS LANDSTING
FÄLTMÄTINSTRUKTION
Arbets- och miljömedicin, analyslaboratoriet, USÖ
Dok beteckning:
Godkänd av/datum:
FMI 09:27
Lab. chef
Utgåva nr: 3
Utfärdad av:
Reviderad av: Peter Berg
3(7)
8 feb 2007
Bilagor:
EMM-4 ELEKTRISKT VÄXELFÄLT
2. Praktisk handledning för mätning av elektriska växelfält enl MPR 1990:8
i kontorsmiljö
2.1 Inledning
Denna handledning beskriver de viktigaste momenten för mätning av elektriska växelfält enl MPR 1990:8, Test Methods for Visual Display Units, utgiven av SWEDAC
1990-12-01. En fullständig mätning som uppfyller alla krav enl. MPR 1990:8 är inte
möjlig annat än i laboratoriemiljö, därför beskrivs också en del kompromisser man kan
tvingas göra vid mätningen i t ex kontor. Avsteg från normen bör alltid noteras i mätprotokollen. Kursiv text anger krav i MPR 1990:8.
2.2 Frekvensområde
I normen anges att de elektriska växelfälten skall mätas i två frekvensband:
Band I
Band II
5 Hz - 2 kHz
2 kHz - 400 kHz
I band I finns elektriska växelfält från bildavlänkningen (50- 80 Hz) och 50 Hz fält från
strömförsörjningen. I band II finns elektriska växelfält från linjeavlänkningen (15 kHz 100 kHz), från switchade nätaggregat och lysrör.
Alla nätanslutna apparater är potentiella källor till elektriska växelfält i band I. Ojordade
apparater och apparater med plasthölje ger ofta höga mätvärden. De elektriska
växelfälten avtar snabbt med avståndet till källan (1/r2 om avståndet r är avsevärt större
än källans mått).
2.3 Mätpunkter
Mätpunkter enl. MPR
Mätpunkterna är förlagda på en cirkel med centrum mitt i bildskärmen. Avståndet från
bildytans mittpunkt till mätsondens centrum ska vara 50 cm. I Band I ska mätningen ske
i en punkt rakt fram, i band II ska mätningar ske i 4 punkter med 90° mellanrum.
Punkter som har mindre än 25 cm avstånd till bildskärmen ska uteslutas.
4(7)
ÖREBRO LÄNS LANDSTING
FÄLTMÄTINSTRUKTION
Arbets- och miljömedicin, analyslaboratoriet, USÖ
Dok beteckning:
Godkänd av/datum:
Utgåva nr: 3
FMI 09:27
Lab. chef
Utfärdad av:
Reviderad av: Peter Berg
8 feb 2007
Bilagor:
EMM-4 ELEKTRISKT VÄXELFÄLT
Fig. 1 Mätpunkt enligt MPR
Mätpunkter enl. TCO:
Samma som MPR med tillägg av en mätpunkt på 30 cm avstånd rakt fram.
2.4 Skärmbild
Skärmen ska fyllas med ”H” i vitt på svart bakgrund (eller viceversa).
Detta är inte alltid möjligt, använd då en för operatören typisk bild. Mätvärden i band I
varierar ofta beroende på vilken bild som visas.
2.5 Övrigt
Mätproben ska vara ansluten till jord.
Anslut mätsonden till elnätets skyddsjord. Använd helst samma uttag som till bildskärmen. Alternativt kan man jorda mätsonden i någon metalldel i bildskärmen,
förutsatt att skärmen är skyddsjordad.
Under mätningen ska avståndet till alla större metallobjekt vara minst 1 m.
Större metallföremål kan både höja bakgrundsnivån och störa mätningen i sig.
Flytta undan så mycket som möjligt.
Bildskärmen ska mätas med stickkontakten vänd åt båda hållen.
Har ofta stor betydelse för de elektriska fält i band I.
Om bildskärmen har ett stand-by läge ska mätningar göras i både normal och stand-by
läge.
5(7)
ÖREBRO LÄNS LANDSTING
FÄLTMÄTINSTRUKTION
Arbets- och miljömedicin, analyslaboratoriet, USÖ
Dok beteckning:
Godkänd av/datum:
Utgåva nr: 3
FMI 09:27
Lab. chef
Utfärdad av:
Reviderad av: Peter Berg
8 feb 2007
Bilagor:
EMM-4 ELEKTRISKT VÄXELFÄLT
2.6 Bakgrundsnivåer
Bakgrundsnivåerna i testlaboratoriet inklusive internt brus i mätsystemet ska vara
mindre än 2 V/m i band II.
Detta är oftast inget problem i band II, medan det är vanligt med bakgrundsnivåer
mellan 10 och 50 V/m i band I.
Bakgrundsnivåerna med avstängt mätobjekt bör alltid kontrolleras. Det är i allmänhet
inte korrekt att subtrahera bakgrunden från mätvärdena, utan den bör noteras separat i
mätprotokollet.
Om bakgrundsnivåerna är höga kan man ta mätsonden i handen och söka efter källor.
Stäng av och dra ur sladden eller flytta bort apparater som ger fältstyrkor. Detta kan vara
skrivbordslampor, skrivare, nätanslutna radioapparater, takbelysning, skrivmaskiner och
batterieliminatorer. Metallstrukturer leder ofta fram elektriska fält trots att de inte är
direkt anslutna till elnätet. Det kan vara lämpligt att tillfälligt jorda dessa om de stör
mätningarna.
2.7 Rekommendationer
Det finns inte några hygieniska gränsvärden för elektriska och magnetiska fält utsända
från bildskärmar. I samband med att MPR-normen fastställdes gavs följande riktvärden:
Band I:
5 Hz - 2 kHz
25 V/M, mätt på 50 cm mitt framför bildskärmen
Band II:
2 kHz - 400 kHz
2,5 V/m, mätt på 50 cm runt om bildskärmen
TCO 03 (Tjänstemännens Centralorganisation) rekommenderar följande riktvärden:
Band I:
5 Hz - 2 kHz
10 V/M, mätt på 30 cm mitt framför bildskärmen
Band II:
2 kHz - 400 kHz
1 V/m, mätt på 50 cm runt om bildskärmensamt 30 cm
rakt framför bildskärmen
ÖREBRO LÄNS LANDSTING
FÄLTMÄTINSTRUKTION
Arbets- och miljömedicin, analyslaboratoriet, USÖ
Dok beteckning:
Godkänd av/datum:
FMI 09:27
Lab. chef
Utgåva nr: 3
Utfärdad av:
Reviderad av: Peter Berg
6(7)
8 feb 2007
Bilagor:
EMM-4 ELEKTRISKT VÄXELFÄLT
3. Mätprocedur
Detta avsnitt beskriver steg för steg mätningar med E-fältmetern Radians Innova EMM4 och tillbehörssats TBS-1.
3.1 Placera bildskärmen på vridbordet så att skärmens mittpunkt hamnar rakt över
bordets vridcentrum. Se till att kablarna ligger fritt och är tillräckligt långa. Montera
E-fältmetern på stativet. Placera stativet nära bildskärmen och justera i höjd och
sidled så att sonden hamnar mitt i bildytan. Flytta stativet bakåt till 50 cm. Använd
linjalen. Vrid bildskärmen ett halvt varv och kontrollera att avståndet från baksidan
till sondens centrum också är 50 cm.
3.2 Jorda mätaren med den medföljande sladden. Ena änden kopplas till jordkontakten
bredvid batterihållaren, andra änden ansluts till elnätets skyddsjord. Använd helst
samma uttag tillbildskärmen. Alternativt kan man jorda mätsonden i någon metalldel
i bildskärmen, förutsatt att skärmen är skyddsjordad.
3.3 Kontrollera och notera bakgrunden med bildskärmen avslagen. Enligt MPR 1990:8
skall bakgrunden vara lägre än 2V/m i band I och lägre än 0,2 V/m i band II. Om
bakgrundsvärdet ligger högre bör man försöka sänka det. Ta försiktigt loss mätsonden från stativet och sök efter källor till bakgrundsnivåerna.
3.4 Slå på bildskärmen, vänta några minuter tills skärmen stabiliserat sig. I vissa fall blir
värdena lägre när man slår på bildskärmen. Detta kan bero på att bildskärmen sänder
ut fält som har samma frekvens som bakgrunden men motsatt riktning. Om mätvärdena vandrar långsamt upp och ner kan det finnas två mycket närliggande
frekvenser (ofta bildfrekvensen och 50 Hz från elnätet). Gör då en uppskattning av
medelvärdet. Plötsliga hopp i mätvärdet beror ofta på urladdningar i det statiska
elektriska fältet. Vänta tills värdena stabiliserar sig eller ladda försiktigt ut ur
skärmytan.
3.5 Vid mätning bör man stå still och helst stå bakom mätinstrumentet. Avläs mätvärden
i båda frekvensområdena, på 30 och 50 cm rakt fram. Vrid bordet i 90° steg och
avläs mätvärden i band II (2kHz - 400 kHz) på 50 cm. Notera alltid
bakgrundsvärdena i mätprotokollet.
3.6 Vänd stickproppen och upprepa mätningarna. EMM4 visar effektivvärdet (RMSvärdet) av det elektriska växelfältet direkt i volt/meter (V/m) inom det valda
frekvensområdet. P g a internt brus ger instrumentet ett litet utslag även om det inte
finns något elektriskt fält, typisk 0,2 V/m i band I (5 Hz - 2 kHz) och 0,04 V/m i
band II (2 kHz - 400 kHz).
ÖREBRO LÄNS LANDSTING
FÄLTMÄTINSTRUKTION
Arbets- och miljömedicin, analyslaboratoriet, USÖ
Dok beteckning:
Godkänd av/datum:
Utgåva nr: 3
FMI 09:27
Lab. chef
Utfärdad av:
Reviderad av: Peter Berg
EMM-4 ELEKTRISKT VÄXELFÄLT
4. Tekniska data
Frekvensområden
Bandbredd (-3dB)
Band I
5-2 000 Hz
Band II
2-400 kHz
Filterdämpning
-80 dB/dekad under 5Hz
-80 dB/dekad under 2 kHz
Mätområde
0-2 000 V/m
0-200 V/m
Känslighet
0,4 V/m
0,06 V/m
Onogrannhet
+/-(0,4 V/m + 5% av m v)
+/-(0,06 V/m + 5% av m v)
Display
Upplösning
0,1 V/m
3 1/2-siffrors LCD
0,01 V/m
RMS-utgång
Skalfaktor
Utgångsimpedans
1 mV/(V/m)
Direktutgång
Skalfaktor
Utgångsimpedans
2 mV/(V/m)
Strömförsörjning
2 st 9V batterier (IEC 6 LR61) eller yttre strömkälla +/-12 V
20 mV/(V/m)
200 Ω
Strömförbrukning
22 mA
Dimensioner
Diameter 300 mm, höjd 125 mm
Vikt
Extern matningskabel
10 mV/(V/m)
1 kΩ
1,4 kg inklusive batterier
Röd +12 V
Svart 0
Blå -12 V
