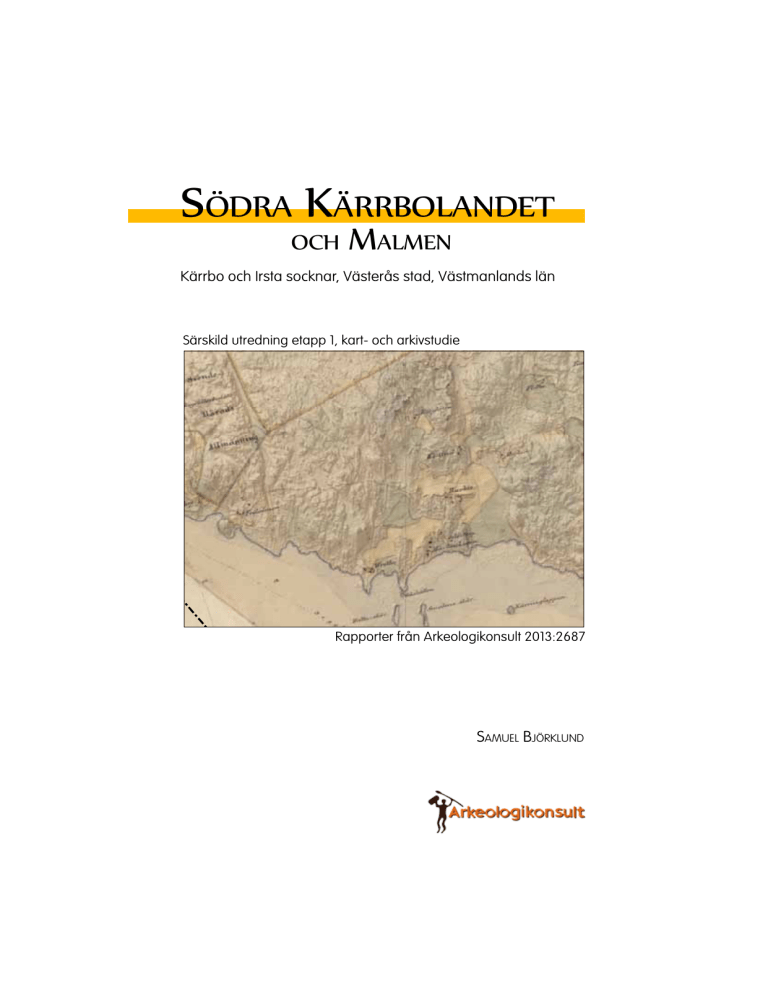

Södra Kärrbolandet och Malmen Kärrbo och Irsta socknar, Västerås stad, Västmanlands län Särskild utredning etapp 1, kart- och arkivstudie Rapporter från Arkeologikonsult 2013:2687 Samuel Björklund Arkeologikonsult Optimusvägen 14 / Box 20 194 21 Upplands Väsby Tel: 08-590 840 41 Fax: 08-590 725 41 www.arkeologikonsult.se © Arkeologikonsult 2013 Allmänt kartmaterial: © Lantmäteriet Dnr 2012/0916. Södra Kärrbolandet och Malmen Kärrbo och Irsta socknar, Västerås stad, Västmanlands län Samuel Björklund Särskild utredning etapp 1, kart- och arkivstudie Rapporter från Arkeologikonsult 2013:2687 ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ( ! ! Norberg ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !! ! ! !! ! ! ! ! ( Fagersta ! ! ! ! ( Sala ! ! ! ! ! ! ! ! ! ! ! ! ! Skinnskatteberg ! ( ! ! ! ! ! ! ! ! ! ! ! ! ! ! Surahammar ! ! Västerås ! ( ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ( Arboga ! Kungsör!( ! ! ! ! Södra ! ( Kärrbolandet ! ( ! ! Köping ! !! ! ( ! ! ! Hallstahammar ! ! ! ! ( ! ! ! ! ! ! ! ! ! Sammanfattning Arkeologikonsult har genomfört en särskild arkeologisk utredning i form av en kart- och arkivstudie över Södra Kärrbolandet och Malmen. Utredningen har sammanställt arkeologiska och historiska uppgifter med information från historiska och nutida kartor över området. I rapporten görs en bedöm- ning av var det är mest sannolikt att påträffa olika typer av fornlämningar. Rapporten innehåller även en sammanställning av objekt excerperade ur historiska kartor ochen sammanställning av den historiskt kända bebyggelsens ålder och läge. Innehållsförteckning Sammanfattning................................................................................................................ 4 Inledning..................................................................................................................................7 Syfte...............................................................................................................................................7 Metod och genomförande........................................................................................7 Topografi................................................................................................................................. 8 Tidigare arkeologiska undersökningar....................................................... 9 Fornminnesinventeringar och besiktningar...................................................................................... 9 Arkeologisk utredning vid Harkie och Vretbo.................................................................................. 10 Arkeologisk utredning vid Skyttebo............................................................................................... 10 VA-ledning genom Kärrbolandet................................................................................................... 10 Utredningar vid Gäddeholm..........................................................................................................11 Kvarteret Malmen.........................................................................................................................11 Fornlämningsbild........................................................................................................... 12 Förhistorisk tid............................................................................................................................ 12 Historisk tid................................................................................................................................ 18 De historiska kartorna............................................................................................... 20 Slutsatser............................................................................................................................... 23 Referenser.............................................................................................................................. 25 Litteratur.................................................................................................................................... 25 Kartor........................................................................................................................................ 26 Administrativa och tekniska uppgifter......................................................... 29 Bilaga 1. Historisk bebyggelse inom utredningsområdet.............. 30 Bilaga 2. Tabeller............................................................................................................... 35 Bilaga 3. Kartor....................................................................................................................41 N Irsta socken Kärrbo socken Malmen Södra Kärrbolandet 0 1 2 km Figur 1. Utredningsområdet markerat på Terrängkartan. Skala 1:50 000. 6 Utredningsområde Sockengräns Inledning På uppdrag av, och efter beslut av, Länsstyrelsen i Västmanlands län (dnr 431-280-13) har Arkeologikonsult genomfört en särskild arkeologiskt utredning i form av en kart- och arkivstudie. Utredningen föranleds av att Västerås stad planerar för en ny väg på Södra Kärrbolandet och ett nytt bostadsområde, Malmen, i anslutning till vägen. För kvarteret Malmen har den arkeologiska utredningen gått vidare med inventering och sökschaktning vilket redovisas i en separat rapport (Lindblom 2013). Syfte Utredningen ingår i arbetet för att ta fram ett planprogram för den nya vägen och en detaljplan för kvarteret Malmen. Den ska utgöra ett underlag i samhällsplaneringen och inför fortsatta arkeologiska undersökningar. Syftet är att utreda om det i området finns fornlämningar som inte är kända. Kända fornlämningar samt bebyggelse och andra anläggningar ska sammanställas på karta liksom en översiktlig analys över vilka områden som kan hysa lämningar från olika tider. Metod och genomförande Allt tillgängligt material har samlats i ett ArcGIS- För att få en tydligare bild över den historiska bebygprojekt. Av nutida kartmaterial har Fastighetskartan gelseutvecklingen har två nedslag gjorts i digitalt tilloch Västerås stads grundkarta använts som underlag. gängliga originalhandlingar på Riksarkivet (SVAR): Jordartskartor och strandnivåkartor (som redovisar landskapshandlingar från 1539 och jordeboken för äldre strandnivåer) från Sveriges geologiska under- år 1635. För att klarlägga åldern på torpbebyggelse, sökning (SGU) har studerats. Lantmäteriets höjdda- och därmed eventuell fornlämningsstatus, har hustabas med två meters upplösning har använts, bl.a. förhörslängder tillgängliga via Genline från 1726– för att kunna rekonstruera äldre strandlinjer med 1896 använts översiktligt. hög upplösning. Historiska kartor tillgängliga på Lantmäteriets och Arkivstudierna har omfattat en genomgång av och Riksarkivets hemsidor har rektifierats och analyseexcerpering ur Fornminnesregistret (FMIS), Väst- rats i ArcGIS. manlands läns museums arkiv och bibliotek (VLM), Antikvarisk-topografiska arkivet (ATA), Vitterhetsakademiens bibliotek, Ortnamnsarkivet (SOFI) samt Historiska museets samlingar (SHM). 7 N 0 1 2 km Utredningsområde Figur 2. Jordartskartan över utredningsområdet. Morän redovisas med blå färger (De Geer-moräner som mörkblå streck), lera med gula nyanser, berggrund med rött och torv med grått. Skala 1:40 000. Topografi Utredningsområdet omfattar nio km2 och upptar större delen av Södra Kärrbolandet (se figur 1). Den nordvästra spetsen gränsar till Gäddeholms inägor och den östra till Frösåkers inägor (som numera är en golfbana). Området avgränsas av Mälaren i väster och söder. Större delen av utredningsområdet är av typisk utmarkskaraktär med skogklädd moränmark på höjder upp till 44 m.ö.h. Moränen är ofta storblockig, särskilt i de östra och västra utkanterna av området (se figur 2). Ofta går berg i dagen och mindre områden med myrmark är belägna inne i moränmarken. I ett par mindre områden vid Sjöboda och Tystheten i väster övergår moränen i postglaciala sandavlagringar. Flacka partier i dalgångar och i områden nära 8 Mälaren består av både glacial och postglacial lera. Lermarkerna är mer koncentrerade i oregelbundna dalgångar i öster samt i sprickdalen som löper längs den norra kanten av utredningsområdet. I allmänhet är de uppodlade men några skogsbevuxna ytor kan nämnas: en smal nord–sydlig sprickdal som löper mellan Fröholmen och Malmen, och är torvfylld i höjd med Onsholmen; en flack yta längs vägen väster om Fröholmen i sydväst; samt en triangelformad yta vid Rosendal och Skillnaden som i söder ansluter till lermarkerna vid Råstock och Harkie. I östra delen av utredningsområdet förekommer ett stort antal De Geer-moräner – moränryggar i öst–västlig riktning som är intill fem meter höga och 20 meter breda och upp till några hundra meter långa. Den historiska bebyggelsen ligger ofta i anslutning till dessa. Tidigare arkeologiska undersökningar Se figur 14 i bilaga 2 samt figur 16 i bilaga 3 för en närmare beskrivning av kända lämningar i utredningsområdet. Fornminnesinventeringar och besiktningar Den första omgången av fornminnesinventeringen genomfördes 1961. Vid denna tid fokuserade man huvudsakligen på gravar och inventeringen resulterade i att ett mindre gravfält, två rösen, två osäkra stensättningsliknande lämningar och en fångstgrop registrerades inom utredningsområdet. Den andra omgången av fornminnesinventeringen genomfördes 1988. Ny kunskap om stensträngars tidsställning ledde till att flera stensträngar registrerades, och ny praxis till att torplämningar och fossil åker registrerades. Flera fornlämningar har registrerats av Västmanlands länsmuseum efter anmälningar av privatpersoner. En anmälan 1981 berörde flera fornlämningar i Kärrbo socken varav några låg inom utredningsområdet (ATA, dnr 4212/81): ett röse och en rest sten (Kärrbo 99:1–2), ytterligare ett röse (Kärrbo 102:1) samt en stensträng (104:1). 1987 påträffades ytter- Lämningstyp Förklaring Boplats Plats där man under förhistorisk tid vistats och där föremål, råämnen för bearbetning, byggnadslämningar, byggmaterial och/eller avfall lämnats kvar på marken. Bytomt/gårdstomt Lämningar efter skattlagd eller mantalssatt bebyggelseenhet. Fornlämningsliknande bildning Naturbildning med fornlämningsliknande utseende. Fornlämningsliknande lämning Lämning med fornlämningsliknande utseende. Fossil åker Varaktigt övergiven åkermark, formad genom äldre tiders brukningsmetoder. Fyndplats Fyndplats för enstaka eller fåtal föremål/artefakter från förhistorisk tid, medeltid eller äldre historisk tid. Fångstanläggning övrig Lämning efter anläggning för fångst av djur. Fångstgrop Grävd fallgrop för fångst av varg, älg och ren samt, i undantagsfall, för räv och björn. Färdväg Äldre stig, väg och järnväg. Grav markerad av sten/block Förhistorisk gravanläggning markerad av en sten eller ett block. Gravfält Lokal med minst fem förhistoriska gravanläggningar med ett inbördes avstånd av högst 20 meter. Gränsmärke Markering som utmärker gräns. Husgrund, historisk tid Lämning eller ruin efter enstaka byggnad från historisk tid. Hålväg Lämning efter äldre stig i form av en ränna som bildats av slitage och erosion. Hägnad Anordning för att hägna in och avskilja ett område eller för att binda samman det med andra. Hägnadssystem Lokal med minst två hägnader med ett inbördes avstånd av mindre än 20 meter eller en hägnad med minst en förgrening. Härd Avgränsad eldplats. Katsa Fast fångstredskap för fisk. Kulturlager Jordlager som tillkommit genom mänsklig aktivitet och bär spår av denna. Kvarn Lämning efter anläggning för malning av (främst) säd. Lägenhetsbebyggelse Lämningar efter mindre bebyggelseenhet (jordbruksenhet), som inte skattlagts, främst torp och backstugor. Röse Förhistorisk gravanläggning med markerat välvd profil, uppbyggd av stenar utan synlig inblandning av sand eller jord. Stensträng Lämning efter hägnad i sten. Stensättning Förhistorisk gravanläggning med flack eller svagt välvd profil. Tegelindustri Lämning efter anläggning som använts för eller i samband med tegelbränning. Terrassering Anlagd avsats i sluttande eller ojämn terräng, med varierande funktion. Träindustri Lämning efter anläggning för förädling av trävaror. Figur 3. Förklaring av arkeologiska termer. 9 ligare en stensträng efter en anmälan (Kärrbo 122:2, ATA dnr 4499/87). En annan besiktning detta år ledde till att en stensträngsliknande bildning ca 250 m öster om torpet Skillnaden konstaterades vara en naturbildning. Möjliga stensättningar ca 100 m från torpet kunde inte återfinnas vid besiktningstillfället (VLM 1987). strängar befanns vara längre än vad som tidigare varit känt (Kärrbo 189:1, 197:1 och 210:1). I anslutning till dessa påträffades en mittblocksgrav (Kärrbo 289:1), en äldre väg (Kärrbo 107:5), en syllstensgrund (Kärrbo 290:1) samt en röjd yta vid Skyttebo tomt som inte registrerades (benämnd Nordström 1 i figur 16). Arkeologisk utredning vid Harkie och Vretbo Vid etapp 2, två år senare, drogs ett sökschakt genom en fornlämningsliknande lämning som konstaterades vara ett ovalt, 8 x 4 m stort röjningsröse. I åkermarken drogs 32 sökschakt utan resultat. För ytorna söder om åkermarken konstaterades att ytterligare antikvariska åtgärder borde genomföras innan markexploatering, men delar av ytan är idag bebyggd utan att sådana utförts. År 1988 genomfördes en arkeologisk utredning av ett 0,5 km2 stort område vid Harkie och Vretbo (Pettersson 1998) i södra delen av utredningsområdet (se figur 16 i bilaga 3) för att fastställa vilka fornlämningar och övriga kulturhistoriska lämningar som var belägna inom området. Vid den inledande inventeringen påträffades åtta stensträngar (Kärrbo 231:2–5 och 232–234), sex gränsmärken i nu gällande gränser, en stenmur samt en källargrop i anslutning till Harkie bytomt. Själva bytomten, som fortfarande är bebyggd, registrerades också (Kärrbo 235:1). Vid den påföljande sökschaktningen påträffades ett kulturlager (Kärrbo 229:1) och två härdar (Kärrbo 230:1 och 231:1) i åkermark. Kulturlagret och den ena härden (Kärrbo 230:1) låg ca 80 m från varandra och 14C-daterades till 890–1220 resp. 1030– 1280 e.Kr. (sen vikingatid/tidig medeltid). De kan vara spår av ett gårdsläge övergivet under medeltiden. Härden Kärrbo 231:1 låg omedelbart nordväst om bytomten Kärrbo 235:1 och 14C-daterades till 440–700 e.Kr. (folkvandringstid/vendeltid). En möjlig stensättning i skogsmarken undersöktes men konstaterades vara en naturbildning. Tämligen ambitiösa men resultatlösa sökschaktningar genomfördes också på sju olika platser i skogsmarken på höjder upp till 26 m.ö.h. Utifrån det som idag är känt om boplatser från järnåldern på lermarker är det möjligt att fler lägen i åkermarken borde ha sökschaktats. Arkeologisk utredning vid Skyttebo Etapp 1 av en arkeologisk utredning genomfördes år 2000 vid Skyttebo i öster, till hälften inom föreliggande utredningsområde (Nordström & Antilla 2002). Inventeringen ledde till att redan kända sten- 10 VA-ledning genom Kärrbolandet Åren 2006–2009 genomfördes en serie arkeologiska undersökningar både inom och utom det nuvarande utredningsområdet inför nedgrävningen av 12 km VA-ledningar från Gäddeholm via Råstock till Frösåker respektive Fröholmen (Hallgren 2011). Resultaten är ännu inte registrerade i FMIS. De mest spektakulära lämningarna påträffades vid Råmarbo, ca 100 m nordväst om utredningsområdets nordligaste spets. Lämningar efter avancerad bronsgjuteriverksamhet från tidig vendeltid samt två byggnader tyder på en stormannamiljö på platsen under den mellersta järnålden. Sökschaktningar och schaktningsövervakningar genomfördes på nio delsträckor inom utredningsområdet: 1. I två schakt vid Vretbo, nära Kärrbo 230:1, påträffades ett stolphål och två på varandra liggande kulturpåverkade lager (Hallgren 5). Stolphålet gick inte att datera men hör sannolikt till boplatslämningarna Kärrbo 229:1 och 230:1. De två kulturpåverkade lagren var av oklar karaktär men tolkades som möjliga rester av en väg. 2. I ett schakt vid Råstock, nära Kärrbo 104:1, påträffades fyra härdar, varav en 14C-daterades till 160–390 e.Kr. (yngre romersk järnålder; Hallgren 2). Ca 70–100 m söder om detta påträffades ett kulturlager och ett stolphål av förhistorisk karaktär i två olika schakt (Hallgren 3). 3. Ett 70 x 2 m stort schakt drogs genom Harkie bytomt (Kärrbo 235:1) längs den västra sidan av vägen. I schaktet påträffades fynd och bebyggelselämningar som huvudsakligen kunde dateras till 1800- och början av 1900-talet. 4. I åkermarken omedelbart söder om Harkie bytomt (Kärrbo 235:1) påträffades en härd, ett stolphål och en grop i ett schakt (Hallgren 4). Härden 14C-daterades till 400–200 f.Kr. (förromersk järnålder) vilket bedömdes som osannolikt då läget 6 m.ö.h. uteslöt en datering äldre än vikingatid. ningsområdet (Emanuelsson & Ählström 2006). Där påträffades spår efter en järnvägslinje, röjningssten, röjningsröse och ett stenbrott. I ett nordligare område, i skogsmarken nära Dybo borg, påträffades en fossil åker i form av röjningsrösen och stenröjda ytor, en källa, en sentida rest sten, en sentida övergiven åkeryta och en övergiven äldre väg. Med undantag för den fossila åkern med röjningsrösena bedömdes lämningarna vara från modern tid. År 2009 genomfördes en mindre utredning inför anläggandet av VA-ledningar vid Gäddeholms herrgård och ladugårdar (Emanuelsson & Svensson 2010) En härd påträffades nära ladugårdarna och 5. I ett schakt i direkt anslutning till stenmuren 14C-daterades till 540–645 e.Kr. (vendeltid). Ett Kärrbo 247:2 påträffades en härd (Hallgren 1) fåtal fynd av kritpipa, rödgods och stengods från som bedömdes vara sannolikt sentida och kro- 1600- och 1700-tal påträffades i övriga schakt och nologiskt relaterad till stenmuren eller den fos- härrör sannolikt från ombyggnaden av herrgården på 1700-talet. sila åkermarken (Kärrbo 247:1–2). Vid den nyligen genomförda arkeologiska utredningen etapp 1 och 2 för den nordligare delsträckan av Gäddeholmsvägen konstaterades två lertäkter (Irsta 504 och 507) vara belägna i anslutning till det föreliggande utredningsområdet (Berger 2013). De togs i bruk vid en ombyggnation av Geddeholms tegelbruk i början av 1900-talet, och förbands Utredningar vid Gäddeholm med en rälsbana (som påträffades vid utredningen Flera utredningar har genomförts i närheten av 2006, se ovan) med tegelbruket (Forsberg 2003). Gäddeholms herrgård, nordväst om det föreliggan- Vid sökschaktning i anslutning till den tidigare de utredningsområdet, och två av dessa överlappar nämnda boplatsen vid Råmarbo påträffades tre härdar och en nedgrävning, samt en enstaka härd ca delvis utredningsområdet. 150 m norr om dessa. I åkerkanten registrerades en En utredning etapp 1 utfördes 2003 inom delar av stenmur. det blivande kulturreservatet Gäddeholm (Anttila 2003) och tangerade det nuvarande utredningsom- Kvarteret Malmen rådet. Den berörde inägomarken runt herrgården och näraliggande skogsmark. På impediment och i Parallellt med föreliggande utredning utreddes en skogsmark nära åkermark påträffades flera synliga mindre yta vidare, kvarteret Malmen, i nordvästra lämningar: en hålväg, fyra resta stenar (sannolikt delen (Lindblom 2013). Vid fältinventeringen som gravmarkeringar från järnålder), två stensträngar utgjorde etapp 1 påträffades två mindre stenröjda och nio fossila åkrar eller odlingsytor, varav en ligger ytor som bedömdes vara sentida odlingslämningar inom föreliggande utredningsområde (Irsta 435:1). (Lindblom 2 och 3) och en sentida husgrund (LindDenna och de flesta andra fossila åkrarna bedömdes blom 1). Den osäkra graven Irsta 68:1 bedömdes vara ett gränsmärke. Tre ytor sökschaktades och på som relativt sentida. den östligaste (Lindblom 4), belägen i sprickdalen Vid en arkeologisk utredning, etapp 1 och 2, 2006 nära Tällbo, påträffades lämningar av förhistorisk undersöktes tre ytor varav den sydligaste, Herrgårds- karaktär i form av ett kulturlager, två härdar, fem ängen, är det nya bostadsområdet som ligger i kant stolphål och ett lager (möjligen en grop). med den nordvästligaste delen av nuvarande utred6. Vid sökschaktningar och schaktningsövervakningar vid Hagen, Tångsta-Hagbo, Lötudden samt invid Kärrbo 102:1–2 (ett röse och en stensättning) norr om Harkie påträffades inget av arkeologiskt intresse. 11 Fornlämningsbild Slättbygden i sydöstra Västmanland, mellan Hedströmmen och Sagån, är den i särklass fornlämningstätaste delen av landskapet med 93 % av de registrerade fornlämningarna. Utredningsområdet är beläget i två av de fornlämningstätaste socknarna, Irsta och Kärrbo, men har snarast karaktären av delvis utmarksområde och delvis randområde. Större delen av utmarksdelarna saknar idag fornlämningar och ter sig som tomma ytor på fornlämningskartan, vilket inte behöver vara en helt sann bild. Randkaraktären innebär att befolkningsmängd och resursutnyttjande sannolikt varierat kraftigt beroende på det generella befolkningstrycket, och att flera kolonisations- och avfolkningsfaser kan ha ägt rum. Förhistorisk tid Mellan- och senneolitikum Under istiden medförde inlandsisens väldiga tyngd att jordskorpan trycktes ned. När inlandsisen försvann påbörjades landhöjningen, en process som pågår än idag. När Mälardalen blev isfritt för ca 10 000 år sedan låg den under Östersjöns yta. De högsta ytorna inom utredningsområdet, ca 44 m.ö.h., bröt havsytan för knappt 6 000 år sedan och utgjorde under några hundra år kobbar längst ut i ytterskärgården. Strandnära boplatser belägna 30–40 m över nuvarande havsnivå brukar dateras till mellanneolitikum i sydöstra Västmanland. Vid strandlinjer på dessa nivåer bildade de övre delarna av Kärrbolandet en ögrupp bestående av en mängd mindre öar, kobbar och skär som sträckte sig runt sex km i nordväst–sydöstlig riktning (figur 4 och 5). Små strandlinjeförskjutningar medförde stora förändringar av landskapsbilden och mängden torrlagd mark ökade snabbt vid denna tid. Ögruppen låg exponerad mot milsvida ytor med öppet vatten i väster och söder, och var avskild från fastlandet och större öar i norr och nordöst av ett några kilometer brett sund. I den dåvarande innerskärgården, ca 15 km åt detta håll, har gropkeramiska boplatser påträffats, exempelvis Bollbacken i Tortuna socken och Fågelbacken i Hubbo socken. Den begränsade storleken på lämpliga boplatsytor och läget i den dåvarande ytterskärgården gör det osannolikt att motsvarande större boplatser kan påträffas inom utredningsområdet, men Arkeologisk periodindelning Strandlinjenivåer Stenålder –1800 f.Kr. Mesolitikum –4000 f.Kr. 45– m.ö.h. (Jägarstenålder) Neolitikum 4000–1700 f.Kr. (Bondestenålder) Bronsålder Järnålder Historisk tid 1700–500 f.Kr. 500 f.Kr.–1050 e.Kr. 1050 e.Kr.–nutid 4000–3300 f.Kr. ca 40–45 m.ö.h. Mellanneolitikum 3300–2300 f.Kr. ca 30–40 m.ö.h. Senneolitikum 2300–1700 f.Kr. ca 25–30 m.ö.h. Äldre bronsålder 1700–1100 f.Kr. Period 1–3 ca 20–25 m.ö.h. Yngre bronsålder 1100–500 f.Kr. Period 4–6 ca 15–20 m.ö.h. Äldre järnålder 500 f.Kr.–550 e.Kr. Förromersk järnålder 500 f.Kr.–Kr.f. Romersk järnålder Kr.f.–400 e.Kr. Folkvandringstid 400–550 e.Kr. Yngre järnålder 550–1050 e.Kr. Vendeltid 550–800 e.Kr. Vikingatid 800–1050 e.Kr. Medeltid 1050–1520 e.Kr. Tidigmedeltid 1050–1200 Högmedeltid 1200–1350 Senmedeltid 1350–1500 Nyare tid (Efterreformatorisk tid) 12 Tidigneolitikum 1500– ca 7,5–15 m.ö.h. ca 4–7,5 m.ö.h. ca 1–4 m.ö.h. ca 0–1 m.ö.h. ( N 0 1 2 km Utredningsområde ( N 0 1 2 km Utredningsområde Figur 4 och 5. Strandlinjenivåer 36 resp. 30 m över nuvarande havsyta (motsvarande mellanneolitikum) redovisade mot jordartskartan. Skala 1:30 000. 13 N Kärrbo 289:1 Kärrbo 33:1 Kärrbo 34:1 Kärrbo 97:1 0 1 km Röse Stensättning Lösfynd Utredningsområde Figur 6. Troliga bronsålderslämningar inom utredningsområdet och en strandlinjenivå 17 meter över nuvarande havsyta vilket motsvarar förhållandena under yngre bronsålder. Skala 1:30 000. det är möjligt med mindre platser i skyddade lägen, kanske bebodda säsongsvis, varifrån man har bedrivit fiske och säljakt. Det finns ett fynd i närheten som härrör från denna tid, men på helt fel nivå. En tjocknackig yxa i grönsten påträffades i ett röse några tiotal meter från Mälarens strand, ca 700 m sydöst om Frösåkers säteri (VLM) och runt fem meter över nuvarande havsnivå. Det kan inte röra sig om en originaldeposition. Även under senneolitikum är det tänkbart med strandnära fångstboplatser i liknande lägen men på något lägre höjder, ned till 25 m.ö.h. Senneolitikum och bronsålder Runt 2 000 f.Kr. introducerades förmodligen odlingen i Västmanland (Lihammer 2009). Boplatser började etableras på de lerslätter som nu torrlades. Vid denna tid hade de övre delarna av Kärrbolandet bildat en större ö som åtskildes mot fastlandet i norr 14 och öster av ett sund som under bronsåldern blev allt smalare (se figur 7). De högst belägna ytorna med lerjordar var redan torrlagda, och sammanhängande områden med lerjordar torrlades under bronsåldern i östra delen och i sprickdalen längs nordöstra gränsen av utredningområdet (se figur 6). Inga fynd eller lämningar från senneolitikum har påträffats i närheten men längre norrut, på det dåvarande fastlandet har enstaka skafthålsyxor påträffats (denna yxtyp brukar dateras till senneolitikum och äldre bronsålder). Vid Fridhem, ca 10 km nordöst om utredningsområdet, har en boplats daterad till 2200–1800 f.Kr. påträffats (Svensson Hennius 2011). Boplatsen låg på lermark nära den dåvarande stranden längst in i en havsvik. Under bronsåldern förtätades bebyggelsen i Irsta och Kärrbo socknar kraftigt av fornlämningsbilden att döma. Koncentrationen av lämningar från denna tid, rösen, skärvstenshögar och hällristningar, är N N 0 1 2 3 km Utredningsområde 0 1 2 3 km Utredningsområde Figur 7. Strandlinjenivån 2000 f.Kr., ca 27 m.ö.h. Karta från SGU med utredningsområdet markerat. Skala 1:200 000. Figur 8. Strandlinjenivån vid Kr.f., ca 12 m.ö.h. Karta från SGU med utredningsområdet markerat. Skala 1:200 000. bland de högsta i Västmanland och de östra delarna av Irsta och norra Kärrbo framstår som ett centralområde (Nordström 1992). Efter fornminnesinventeringen 1988–90 uppgick antalet kända rösen till 30 i Kärrbo och 17 i Irsta, och antalet skärvstenshögar till 83 i Irsta och 28 i Kärrbo (Löthman 1994). Skärvstenshögar tycks vara boplatsrelaterade och innehåller främst eldsprängd och skörbränd sten, men också kol, sot och avfall, ibland även begravningar och offerföremål. I närområdet påträffas de mellan 20 och 30 m.ö.h. Hällristningar påträffas mestadels i något lägre lägen, mellan 15 och 30 m.ö.h., och antas ofta ha legat nära strandkanten. stensättning (Kärrbo 97:1) ligger ensamma och avsides placerade på krönlägen, och hör sannolikt till bronsålder eller äldre järnålder. En mittblocksgrav (Kärrbo 289:1) nära Skyttebo kan vara från yngre bronsålder. Från Skyttebo finns även uppgifter om att en avsatsyxa av brons från bronsålderns period 2 (ca 1500–1300 f.Kr.) påträffats (Nordström 1992). Det finns också uppgifter om att en halsring av brons, daterad till period 5 (900–700 f.Kr.) påträffats vid Frösåker (SHM 13658). Bronsåldersrösen brukar vara placerade ensamma på bergshöjder och/eller i närhet till vatten. I Västmanland började rösen uppföras under mellersta bronsålder. Ett röse (Kärrbo 34:1) är beläget i sydvästra delen av utredningsområdet och har en typisk placering. Strax efter år 1000 f.Kr. var den belägen på en liten ö ca 250 m från stranden och placerad så att den syntes av de som passerade mellan ön och Kärrbolandet. Ett mindre röse (Kärrbo 33:1) och en Det har observerats att bronsålderns lämningar ofta förekommer i samma karakteristiska utmarkslägen som torpbebyggelsen. Denna har sannolikt i flera fall annekterat de under forntid grovröjda boplatsytorna med eventuellt tillhörande perifera ängs- och/ eller odlingsmarker i höjdläge (Löthman 1994). Järnålder Århundrandena före Kristus växte Kärrbolandet slutligen ihop med fastlandet (se figur 8). Under järnåldern torrlades de större sammanhängande lermarkerna i sydöstra delen av utredningsområdet, 15 ! ( Irsta 66:1 ( ! ( ! ( Irsta 68:1-2 N ! ( ! ( " ! ! ( ( ! ( ! ( ! ( ! ( ! ( ! ( ! ( ! ( ! ( Kärrbo 35:1 Kärrbo 122:1 " " Kärrbo 107:2 ! ( ! ( ! ( ! ( ! ( Kärrbo 102:1-2 ! ( ! ( ! ( Gravar, brons-/järnålder ! ( " ! ( Gravar, järnålder Kärrbo 99:1 " Boplatslämning/-ar " Kärrbo 97:1 ! ( 0 "" " 1 km ! ( Gravfält Stensträng Utredningsområde Figur 9. Troliga järnålderslämningar både inom och utom utredningsområdet och en strandlinjenivå 5 meter över nuvarande havsyta motsvarande vikingatid. Skala 1:30 000. liksom lermarkerna i den allra östligaste delen. Runt år 1000 låg havsnivån ca fem meter över den nuvarande (se figur 9). Det finns ovanligt många spår av stormannamiljöer från mitten eller senare delen av järnåldern i närområdet. Där stormannagårdar med platåformiga hus är kända förekommer de bara på en plats per socken, men i Kärrbo socken finns två på Lindö utmark och en öster om Springsta gård. Den tidigare nämnda boplatslämningen vid Råmarbo med avancerat metallhantverk är också spår av en elitmiljö. I närområdet finns också tre fornborgar. Två av dessa, Dybo borg och Solviksborg, har kraftiga murar och ligger på ömse sidor av Kärrbolandet, i direkt anslutning till Mälaren med goda möjligheter till kontroll och skydd. En tredje, Ekeviborg, ligger mer tillbakadraget på nordöstra sidan av Kärrbolandet. Runt 90 järnåldersgravfält finns bevarade i Irsta och Kärrbo socknar. Endast ett av dessa är beläget inom 16 utredningsområdet, ett mindre gravfält med sex stensättningar (Kärrbo 35:1) i ett lite otypiskt avsides läge i skogsmarken. Ytterligare fem stensättningar som kan förmodas vara från järnåldern är kända inom utredningsområdet. De ligger ensamma eller i par i krönlägen nära sentida åkermark (Irsta 68:1–2, Kärrbo 102:1–2, 122:1). I Lötudden ligger ett röse med en kullfallen rest sten ovanpå (Kärrbo 99:1–2). Röset ligger endast åtta meter över havet, vilket tillsammans med den resta stenen tyder på en datering till yngre järnålder. Den relativa frånvaron av järnåldersgravfält, särskilt av höggravfält från den yngre järnåldern, skulle kunna tyda på gles och sporadisk bosättning i området under denna tid. Dock har de tidigare nämnda undersökningarna resulterat i att flera boplatslämningar påträffats på lermark, med spridda dateringar från förromersk järnålder till övergången vikingatid/ medeltid. ! ( Gravar, bron ! ( Gravar, järnå " Boplatslämn Gravfält Stensträng Utredningsomr Irsta 66:1 Gäddeholm Medeltida gårdar Malmen 1783 Fåfängan 1890 Tällbo 1457 Hagen 1686 Mantalssatta 1600-talstorp N Täby 1600-talstorp 1700-talstorp Onsholmen 1449 Flitbo 1876 1800-talstorp Utredningsområde Furuberget 1730 Fallet 1730 Larsbo 1786 Skillnaden 1650 Frösåker Ebbesta 1683 Båtbyggaretorpet 1726 Tystheten 1836 Finnbo 1650 Flitbo 1750 Sjöboda (Skogvaktaretorp) 1796 Lugnet 1769 Roligheten 1650 Siende härads allmänning Källsved 1610 Skyttebo 1539 Hagbo 1610 Råstock 1650 Lybeck 1650 Allmänningstorp 1635 Fröholmen 1610 Harkie 1302 Karlsro 1907 Harkie soldattorp 1730 Mårtenshamn 1762 0 1 km Vretbo 1610 Figur 10. Bebyggelseenheter från medeltid till ca 1900 med äldsta kända belägg inom utredningsområdet. Skala 1:30 000. Det har föreslagits att höggravfältens begränsade uppträdande i Västmanland beror på en annorlunda ägorättslig struktur jämfört med östra Mälardalen. Gravhögen kanske ska ses som ett särskilt tecken på att en bosättning har varit en odalgård (Lihammer 2009), d.v.s. gått i arv inom en släkt av självägande bönder. I så fall skulle frånvaron av höggravfält på Kärrbolandet, trots boplatslämningar, kanske tyda på gårdar kontrollerade av stormän och brukade av ofri arbetskraft. I utredningsområdet har flera stensträngar påträffats. De är mycket vanliga i sydöstra Västmanland och har utgjort hägnader i sten som sannolikt avspeglar ett intensivare markutnyttjande där man på grund av virkesbrist inte kunnat anlägga trägärdesgårdar. I Västmanland skiljde de vanligen betesmarker på den höglänta moränmarken från åker- och ängsmark på låglänta lerjordar. Stensträngar brukar generellt dateras till den äldre järnåldern, framför allt romersk järnålder och folkvandringstid, men en avvikande åsiktsriktning hävdar att de brukats under lång tid, in i modern tid. Undersökningar av en fägata vid Konugla i Irsta socken har visat att den tidigast kan vara från 800-talet e.Kr. Stensträngen vid Fröholmen (Kärrbo 207:1) i sydvästra delen utredningsområdet är belägen så lågt i terrängen att den knappast kunnat fylla någon praktisk funktion förrän vid övergången mellan vikingatid och medeltid. Vid Kottebo, 500 m öster om utredningsområdet, finns ett område med stensträngar och sex skålade och fyra bassängformade ytor (Kärrbo 106:2, se figur 16 i bilaga 3) av potentiellt hög ålder. De områden med fossil åker i form av röjda ytor och terrasseringar som är kända inom utredningsområdet (Irsta 435:1, Kärrbo 247:1 och 258:1) verkar vara relativt sentida. Sannolikt är fler sådana belägna inom utredningsområdet, men man kan även tänka sig röjningsröseområden av äldre karaktär i utmarksområdena även om inga sådana finns registrerade i närheten. 17 Historisk tid Utredningsområdet har sedan medeltiden varit beläget i socknarna Irsta och Kärrbo. Irsta nämns första gången 1292 (parrochia Yristum). Sockennamnet är givet efter kyrkbyn och innehåller i förleden möjligen ett fornsvenskt mansnamn *Ire. Efterleden är -sta, en mycket vanlig typ som kan ha bildats mellan Kr.f. och vikingatiden, och vanligen antas bestå av stadher ’plats, ställe’ (Svenskt ortnamnslexikon 2003). Kärrbo nämns i historiska dokument från början av 1300-talet (parochia Kiefri 1302, (ij) Kæwrbosokn 1357. Sockennamnet, Kæwr, är svårtolkat men kan vara besläktat med dialektorden kvaver ’sumpig plats kring en källa’ och käva ’blindå, uttorkad ågren’ och har möjligen avsett en ö eller halvö. Efterleden -bo är genitiv bo(a) av ordet boar ’inbyggare’ (Svenskt ortnamnslexikon 2003). Namnet har ursprungligen syftat på invånarna i ett geografiskt område, ”Käverborna”. De båda socknarna ingick tillsammans med Furuby och Kungsåra i Siende härad, som på 1370-talet slogs samman med Gorunda härad till ”Siunda och Gorunda härad” som från 1400-talet förkortades till Siende härad (Ståhl 1985). Häradsnamnet anses vara en sammansättning av sæ(r) ’sjö’, syftande på läget vid Granfjärden i Mälaren, och hundare, den ursprungliga och troligen förhistoriska administrativa indelningen i Mälardalen som ersattes av häradet vid mitten av 1300-talet. Häradsallmänningar förfogades gemensamt av markägarna i ett härad och förekom under medeltiden och framåt. Siende häradsallmänning är fortfarande ostyckad och belägen i sydvästra delen av utredningsområdet. Den nämns i landskapshandlingarna 1539 som en skog belägen i Kärrbo socken (RA). Det finns ett gammalt belägg för Kärrbolandet. Ett brev från 1379 (RA, SDHK-nr 11426) nämner fiskevatten vid Kæreboland, vars utsträckning inte framgår, men kanske avsågs helt enkelt fastlandsdelarna av Kärrbo socken. De kända bebyggelseenheterna från historisk tid beskrivs närmare i bilaga 1. Här ges en mer översiktlig 18 sammanställning av bebyggelseutvecklingen inom utredningsområdet under historisk tid. Den generella bilden är att bebyggelsen gradvis expanderat och förtätats från slutet av medeltiden och framåt (se figur 10). Den tidigast kända bebyggelseenheten är Harkie (Harekj 1302), registrerad i FMIS som Kärrbo 235:1. Åtminstone i slutet av medeltiden var Harkie en by bestående av två gårdar och den kan mycket väl ha förhistoriskt ursprung. Från mitten av 1400-talet finns skriftliga belägg för gårdarna Onsholmen (Ödinsholm, odensholm 1449) och Tällbo (Telgomsbodom 1457). De var ganska små och mantalssattes till ¼ hemman under 1500-talet. Förmodligen etablerades gårdarna under senmedeltiden. Det är osäkert om förleden i Onsholmen syftar på guden Oden eller mansnamnet Ödin. Vikstrand (2001:118) menar att förleden faktiskt syftar på gudanamnet och noterar också att flera Oden-namn kan sättas i samband med forsar vilket är intressant då en kvarn varit belägen vid det närbelägna vattendraget åtminstone från 1700- till 1900-talet. Skyttebo (Skyttsboda) redovisades 1539 i landskapshandlingarna. Möjligen är gården identisk med Saldarabodhe som förekommer i olika brev och register från 1300- och 1400-talen, men inte senare. Det är mycket möjligt att fler medeltida gårdar eller torp varit belägna inom utredningsområdet men övergetts i den senmedeltida agrarkrisen under senare delen av 1300-talet och 1400-talet. Under lång tid har bebyggelsen i utredningsområdet dominerats och präglats av godsbildningarna vid Frösåker och Gäddeholm belägna på var sin sida om Kärrbolandet. Deras ursprung är dock inte helt klarlagd. Frösåker Namnet (Frøsaker 1291) är en sammansättning av gudanamnet Frö och åker och har betecknat en helig åker, knuten till dyrkan av guden Frö. Många teofora åker-namn kan kopplas till järnålderssamhällets organisation på övergårdslig nivå och uppvisar en hög grad av centralitet (Vikstrand 2001). Kanske finns en kronologisk länk till stormannamiljöerna som påvisats under den mellersta och senare delen av järnåldern. Gården ägdes 1291 av riddaren och riksrådet Magnus Johansson (Ängel) men övergick i kyrklig ägo och uppgavs i 1344 års register över domkyrkans jord vara en av ärkebiskopens huvudgårdar (Grant 2008). Flera av de underlydande enheterna låg på södra och sydöstra Kärrbolandet, bland dessa ingick en av gårdarna i Harkie och möjligen det tidigare nämnda Saldarabodhe. Under Gustav Vasa skedde en omfattande reduktion av kyrkojorden, d.v.s. den återfördes till kronan, och lades i stor utsträckning till kungens personliga egendomar. I jordeboken 1539 redovisas två gårdar i Frösåker, en i Harkie och en i Skyttebo som kungens ”arv och eget”, d.v.s. hans personliga egendomar. Den återstående gården i Harkie var en frälsegård. År 1571 bytte Nils Larsson, som hörde till den adliga ätten Cruus af Edeby, till sig de två gårdarna i Frösåker och en gård vardera från Boda, Harkie, Grissle, Bryggan och Skyttebo, de gårdar som tidigare ingick i ärkebiskopens gods. Senare tycks även den återstående gården i Harkie förvärvats för den anges som ett frälsehemman i jordeboken 1635. Frösåker var ursprungligen beläget 500 m nordöst om utredningsområdet men flyttades till sin nuvarande plats på den avhysta byn Tångstas ägor på 1660-talet. Detta är anledningen till att registerenheten Tångsta använts för de fastigheter inom utredningsområdet som hört till Frösåkers säteri, och namnet på bostadsområdet Tångsta. Frösåkers gamla tomt är registrerad som en fast fornlämning (Kärrbo 113:1). Gäddeholm Gäddeholms tidiga historia är oklar. Namnet (J geddeholm 1465) anses vara ett primärt -holm-namn, d.v.s. syfta på en naturlig ö eller förhöjning, i motsats till de sekundära -holm-namn som av konvention gavs till borgar och sätesgårdar (Mattisson 1986). Ändå tycks gården tidigt haft en betydelse över det normala, och åtminstone under 1500-talet varit en sätesgård. År 1511 skrev den blivande riksföreståndaren Sten Sture d.y. ett brev på Gäddeholm och efter hans död är det belagt att änkan Kristina Nilsdotter (Gyllenstjärna) bodde där 1533. Det finns medeltida kryssvalv i den norra byggnadens källare (VLM) och den västra byggnaden uppfördes i sten på 1560-talet. En säteribildning skedde genom att gården 1596 förvärvades av Nils Knutsson Posse som två år tidigare bytt till sig de omgivande gårdarna Sylta, Håbacka, Vassboda, Råmarbo, Tällbo och Onsholmen (varav de två sistnämnda är belägna inom utredningsområdet) (Zetterberg 2004). Sylta, Håbacka och Vassboda avhystes (de två sistnämnda bytomterna var belägna strax nordväst om utredningsområdet och är registrerade i FMIS som Irsta 65:1 och 372:1) men de små gårdarna om ¼ mantal Råmarbo, Tällbo och Onsholmen kvarstod brukade av frälselandbor. Täby Ytterligare en enhet har ägt mark inom området. Byn Täby (in taby 1309) ligger norr om Frösåker och har sannolikt förhistoriska anor. I byn bodde 1539 en skattebonde, en frälselandbo och en kyrkolandbo. Den sistnämnda gården blev prästgård och de två andra gårdarna brukades av kronobönder 1635, men blev frälsehemman senare under 1600-talet. 19 De historiska kartorna Samtliga kartor som nämns nedan återges (de flesta rektifierade) i bilaga 3. Objekt excerperade ur de historiska kartorna redovisas i tabellen figur 15 i bilaga 2 och kartan figur 16 i bilaga 3. Det finns historiska kartor över utredningsområdet från 1600-talet och framåt. Kartmaterialet är lite ojämnt fördelat över tid, rum och skala beroende på de fyra registerenheternas olikartade karaktär. För Gäddeholm och Frösåkers del upprättades flera kartor, särskilt över Frösåker, under 1600- och början av 1700-talet. Eftersom säteriernas ägor inte skiftades upprättades inte skifteskartor vilket innebar ett glapp där storskaliga kartor saknas mellan åren 1726 och 1905 för Gäddeholm och mellan 1694 och 1814 för Frösåker. Täbys utägor karterades 1730 och Siende häradsallmänning 1796, från mitten av 1800-talet kan de följas på flera storskaliga kartor i likhet med Frösåkers ägor. Kärrbo socken (tidigt 1600-tal) Den äldsta bevarade kartan som berör utredningsområdet är en skiss över Kärrbo socken från tidigt 1600tal (se figur 18 i bilaga 3). Dateringen framgår inte av kartan, enligt Grant (2008) är kartan från 1610 men den ligger tillsammans med handlingar från Svea hovrätt från åren runt 1630 (RA). Kartan redovisar i första hand bebyggelseenheter. Inom utredningsområdet är Harkie (med uppgiften ”2 gårdar”), Skyttebo, Fröholmen, Hagbo, Källsved och Vretbo belägna. De fyra sistnämnda bör vara relativt nyanlagda, men det är oklart om de ursprungligen anlagts som kronotorp eller som torp under Frösåker. Södra Kärrbolandet redovisas som oskiftad (”oskiftes”) skog som hör till Frösåker och Tångesta med en gräns åt nordväst som av allt att döma ungefär är identisk med Frösåkers gräns mot Täbys ägor och Siende häradsallmänning som den redovisas på yngre kartor. Under samma period anläggs Allmänningstorp på Siende häradsallmänning och redovisas i 1635 års jordebok redovisas som kronotorp med ¼ mantal. Frösåker (1650) I Svea Hovrätts handlingar finns även en detaljerad karta över Frösåkers ägor från 1650 (RA). Kartan ser ut som en äldre geometrisk jordebokskarta och redovisar gårdar och torp under Frösåker och deras åkrar och ängar (se figur 17 i bilaga 3), men utmarken 20 redovisas skissartat och med så stora skal- och vinkelfel att det är svårt att redovisa kartan rektifierad mot en nutida karta. Förutom de tidigare nämnda bebyggelseenheterna Harkie, Skyttebo, Fröholmen, Hagbo, Källsved, Vretbo och Allmänningstorp har Finnbo, Råstock, Lybeck och Roligheten tillkommit. Torpet Skillnaden (”Skilnan”) redovisas med kommentaren ”Öde”. Vid de flesta gårdar och torp var åkermarken indelad i två gärden, vilket indikerar tvåskifte, och minst en inhägnad hage eller äng. Ett par mindre torp (Skillnaden och Lybeck) förfogade bara över ett litet åkergärde. Ett litet åkergärde nordväst om Harkie (nummer 26) förefaller något märkligt och skulle kunna indikera ett övergivet torpläge. I allmänhet återkommer åkrarnas former på den detaljerade kartan över Frösåker från 1814, som är lätt att rektifiera, men det gäller inte de små åkerytorna vid Lybeck och Skillnaden vars lägen därför är svåra att fastställa. Den enda vägen som redovisas inom utredningsområdet går från Frösåkers gamla tomt via Skyttebo till Harkie och vidare till en brygga, sannolikt belägen på Lötudden. Mellan Skyttebo och Harkie har den till största delen samma sträckning som den nuvarande huvudvägen inom området. Gränsen mot nordväst redovisas något annorlunda jämfört med andra kartor, Allmänningstorp ligger inom Frösåkers ägor. Det förefaller också som om alternativa ägogränser är markerade med svart text A–F. Förklaring saknas i texten men det skulle kunna röra sig om ägokonflikter som behandlats i Svea Hovrätt. Frösåker (1682) Kartan är skissartad och fokuserar framförallt på ägogränserna och de gränsmärken som bönderna i Harkie ansåg utgöra rågången mellan Harkie och Frösåker (se figur 19 i bilaga 3). Inägomark redovisas skissartat och flera torp som återfinns på 1650 respektive 1694 års kartor redovisas inte. Vid Mälarens strand redovisas dock en tegelugn (registrerad som Kärrbo 223:1 i FMIS). Frösåker (1694) I karttexten redovisas Harkie som två ¾-dels frälsehemman och Skyttebo och Vretbo som frälsehem- man med 1/8 mantal. Övriga bebyggelseenheter är Inga kartor över Frösåkers ägor finns mellan åren dagsverkstorp: Hagbo och Källsved med skyldighet 1696 och 1814. Senast vid denna tidpunkt har teatt utföra 3 dagsverken i veckan, Finnbo, Fröhol- gelbruket vid Mälaren upphört att vara i drift. men och Roligheten med skyldighet att utföra två dagsverken i veckan, samt Lybeck med ett dagsverke Gäddeholm (1683) i veckan. Skillnaden är övergivet och ingen åker- el- Den äldsta kartan över Gäddeholms ägor från 1683 ler ängsmark redovisas i detta område (se figur 20 i redovisar Onsholmen och Tällbo som ¼ hemman bilaga 3). (se figur 21 i bilaga 3). Två åkergärden brukas av Onsholmen men det är lite oklart om Tällbo bruKartorna från 1650 och 1694 har så stora skal- och kar ett eller två åkergärden. Ängsmarken vid båda vinkelfel att de inte går att lägga på varandra men torpen är belägna i låglänta områden som redovien noggrann analys visar att åkermarken, och en hel sas som torvmark på jordartskartan. Torpet Ebbsta del av ängs- och hagmarken, i regel har samma ut- (”Äbbsta”) redovisas utan mantalssättning och utan bredning på båda kartorna. Det största undantaget redovisad åker, och bör vara ett dagsverkstorp under är marken vid det övergivna torpet Skillnaden i norr säteriet. På konceptkartan kallas viken sydväst om som nu förefaller vara helt övergiven. Ebbsta, vid nuvarande Båtbygget för ”Kiöpman wyken”. Konceptkartan redovisar även torpet Hagen Angående skogmarken står i kartan att ”Denne på Täbys ägor med kommentaren ”skattlagt”. FörSkougs tracten består aff groof tall och graan till gi- modligen har Hagen anlagts som kronotorp. ärdsell och wedefångs tiänligs sampt timbber des(?) annor fångeskugh men muhlbetet ähr dähr iblandh Kartan visar också att gränsen mot Täby och Siende något knapt och ringa”, d.v.s. man tar tillvara virke i häradsallmänning senare har rätats ut. I så fall kan skogen som består av grov tall och gran, men skogs- gränsmärken vara belägna utanför nu gällande fastbetet är ibland otillräckligt. ighetsgränser. Vägen från Frösåker till Harkie har samma sträckning men avslutas nu vid tegelbruket vid Mälarens strand i söder. Strax öster om tegelbruket redovisas ett boningshus, som på konceptkartan (den grundkarta som upprättades först av lantmätaren, och som sedan kom att förvaras vid den regionala lantmäterimyndigheten) redovisas med en svårtydd beteckning, möjligen ”Bosst.” (se infällr ruta i figur 20 i bilaga 3). Bostaden kan vara identiskt med Harkie soldattorp som är belagt i husförhörslängder från 1730-talet (se bilaga 1), vilket inte är orimligt eftersom soldattorpen i regel anlades i samband med organiserandet av indelningsverket på 1680- och 90-talen. I vattnet något åt sydöst redovisas en katsa (ett fast fångstredskap för fisk) på den renritade kartan, Kärrbo 224:1. På konceptkartan redovisas ytterligare en katsa öster om denna. Frösåkers och Harkies ägor anges gränsa mot Gäddeholms ägor i norr, vilket antyder att Täby legat under Gäddeholm vid denna tid. Kartan visar också att gränsen rätats ut vid en senare tidpunkt. I så fall kan gränsmärken vara belägna utanför nu gällande fastighetsgränser. Liksom kartan från 1682 redovisar denna också den rågång som bönderna i Harkie ansåg gälla gentemot Frösåker. Gäddeholm (1726) En arealavmätning över Gäddeholm från 1726 berör endast marginellt utredningsområdet men innehåller intressant information (se figur 22 i bilaga 3). Torpet Båtbygget (”Båtbyggare torpet”) har nu anlagts men i ett östligare läge än det nuvarande och låg sannolikt vid en krök av den nuvarande vägen. Nuvarande Båtängen väster därom utgjorde en hage som kallas för Dyen. Vid Onsholmen redovisas en kvarn på platsen för en registrerad kvarnlämning, Irsta 381:1. Kartavbildningen visar att det rör sig om en hjulkvarn. Täby (1730) På kartan över Täbys utmark från 1730 redovisas förutom Hagen även torpen Furuberget och Fallet (se figur 23 i bilaga 3). Sannolikt är de dagsverkstorp under frälsehemmanen i byn. Större delen av dalgången de är belägna i är inhägnad men fördelningen mellan åker, äng och hagar framgår inte tydligt. En väg med samma sträckning som den nuvarande går via Rosendal till Hagen. Irsta och Kärrbo, sockenkartor (1688) Sockenkartorna över Irsta och Kärrbo från 1688 är relativt småskaliga (se figur 24 och 25 i bilaga 3). I 21 motsats till kartan över Frösåker från 1694 förefaller Skyttebo och Vretbo redovisas som ¼ hemman, liksom Allmänningstorp. I Kärrbo socken redovisas Fröholmen (”Froholm”) och ett ej namngivet torp vid gränsen mot Irsta som bör vara identiskt med Hagen. Siende häradsallmänning (1796) och Allmänningstorp (1842) Kartan över Siende häradsallmänning från 1796 redovisar Allmänningstorpet som furirsboställe och nuvarande Sjöboda som skogvaktartorp (se figur 26 i bilaga 3). De förbands åt norr av en väg med ungefär samma sträckning som den nuvarande. Det senare redovisas sannolikt i kyrkoböckerna som ”Allmänningen” och är i så fall från åtminstone början av 1700-talet. Enligt kartan bestod skogsmarken av höglänt och backig mark beväxt av gran och tall och ett fåtal ekar. Skogvaktaren brukade två mindre åkrar väster om vägen och förfogade över en äng i dalgången i östra delen av allmänningen. Furirsboställets åkrar låg längs västra sidan av vägen samt äng och beteshagar mellan dessa och Mälaren. En äldre gräns mellan Allmänningen och Frösåker redovisas också. Kartan över Allmänningstorp från 1842 redovisar markanvändningen i större detalj men utan att förändra den övergripande bilden (se figur 27 i bilaga 3). Frösåker (1814) Kyrkoböckerna visar att vissa förändringar i bebyggelsebilden skedde på Frösåkers ägor vid mitten av 1700-talet, tre dagsverkstorp tillkom: Flitbo, Lugnet och Mårtenshamn. Det lilla torpet Lybeck lades öde 1735. Något senare, på 1780-talet, tillkom torpen Malmen och Larsbo på Gäddeholms respektive Täby prästgårds ägor. För Gäddeholms och Täbys del saknas kartmaterial som belyser markanvändningen men över Frösåker upprättades en ägomätning 1814. gamla som respektive bebyggelse men har inte redovisats på de äldre kartorna. Kärrbo sockenkarta (1852) Kartan redovisar en likartad bild över markanvändning jämfört med de tidigare kartorna över Frösåker (1814), Siende häradsallmänning (1796) och Allmänningstorp (1842), men ger för första gången en tydlig bild av förhållandet mellan åker-, ängs- och skogsmark på Täbys ägor (se figur 29 i bilaga 3). Häradsekonomiska kartan (1905-11) Ytterligare en handfull bebyggelseenheter anlades på 1800-talet och redovisas på Häradsekonomiska kartan från 1905–11 (se figur 30 i bilaga 3): Tystheten, Flitbo och Fåfängan på Gäddeholms mark samt Karlsro tillsammans med ytterligare bebyggelse söder om Harkie. Harkie soldattorp övergavs sannolikt vid sekelskiftet när indelningsverket avskaffades, och Furuberget på Täbys ägor förefaller ha övergetts relativt nyligen vid kartans tillkomst, endast en ekonomibyggnad redovisas. Det mesta av den tidigare låglänta ängsmarken har nu odlats upp, två större undantag är ytor redovisade som ängsmark på kartorna 1683 och 1726 vid Onsholmen och Båtbygget. Den mer höglänta ängsmarken redovisas nu som skogsmark, till största delen barrskog, även om det i anslutning till bebyggelsen finns en hel del inslag av lövskog, särskilt där ängar och hagar redovisas på äldre kartor. På Frösåkers ägor har torp och gårdar nu styckats av till egna fastigheter. Vägnätet har till stora delar samma sträckning som på kartan från 1814 i Frösåkers-delen med undantag för att vägen från Frösåker över Finnbo till Skillnaden ändrat sträckning. Det är svårare att säga om vägnätet på Gäddeholms ägor ändrats då de äldre kartorna inte redovisar några vägar inom utredningsområdet. I anslutning till de nya torpen och vid Skillnaden som nu anlagts på nytt visar ägomätningen att ny mark odlats upp (se figur 28 i bilaga 3). Annars har åkermarken till stora delar samma utsträckning sam- De flesta torpen och gårdarna inom utredningsma utbredning som på 1600-talet. Ängsmarkens ut- området överlevde den stora torpdöden i början av bredning har delvis förändrats jämfört med 1694, 1900-talet och är idag för det mesta sommarbostäoch en hel del ängsmark har tillkommit särskilt vid der. Tre av torpen på Täbys ägor, Fallet, Furuberget Flitbo och det övergivna Lybeck. och Larsbo, övergavs dock och är idag lagda i ruiner. Förutom huvudvägen till Harkie redovisas nu färdvägar från Harkie mot Fröholmen respektive Vretbo med ungefär samma sträckningar som nuvarande vägar. Dessa färdvägar kan naturligtvis vara lika 22 Med början på 1950-talet anlades sommarbostäder på avstyckade tomter i flera områden i södra delen av utredningsområdet. De är idag på väg att byggas om till eller ersättas med permanentbostäder. Slutsatser På nivåer från 30 m.ö.h. och uppåt är det möjligt att belägna här. Möjligen kan hällristningar komma att påträffa mellanneolitiska boplatslämningar (se figur påträffas, gärna i strandnära lägen nära boplatslägen. 11). Det är svårt att identifiera specifika lägen utan Det är också möjligt att oupptäckta skärvstenshögar fältinventering och kartan redovisar endast var de och gravar nära boplatslägen kan påträffas (se figur är teoretiskt möjliga att påträffa utifrån höjden över 12). De flesta lämningar från denna tid påträffas havet. Möjligen var lägen i och i anslutning till den mellan 15 och 30 m.ö.h. nordöstra sprickdalen bäst lämpade för boplatser, skyddade men med goda kommunikationsmöjlig- Boplatslägen från järnålder bör i likhet med de från heter. Sannolikheten att påträffa boplatser från denna bronsålder också eftersökas dels på de vanligen upptid bedöms vara begränsad och om det sker rör det sig odlade lerjordarna och dels i övergången mellan leroch moränmark, men även på lägre nivåer, kanske förmodligen endast om mindre ytor. så lågt som 5–10 m.ö.h. (se figur 13). I anslutning Under senneolitikum och bronsålder började man till dessa lägen ökar också sannolikheten för gravar, anlägga boplatser i lermarken. Det har dock konsta- oupptäckta i skogsmarken eller överodlade i åkerterats att det är vanligt att bronsålderns lämningar marken. ofta förekommer i samma karakteristiska utmarkslägen som torpbebyggelsen. Bronsåldersfynd och en Flera kända stensträngar i utredningsområdet anslumittblocksgrav i den östligaste delen av utrednings- ter till det allmänna mönstret genom att de skiljer området gör det mycket möjligt att boplatser varit lägre lerjordar från den högre moränmarken. De tidi- ( N 0 1 km Potentiella stenålderslägen Utredningsområde Figur 11. Ytor där strandnära neolitiska boplatslämningar kan påträffas. Skala 1:30 000. 23 N 0 1 km Potentiella bronsålderslägen Utredningsområde Figur 12. Ytor där det är mest sannolikt att påträffa ytterligare bronsålderslämningar. Boplatslägen (och hällristningar?) i låglänt terräng, gravar även i högre terräng. Skala 1:30 000. gare utredningarna i området visar att när detaljerade inventeringar görs påträffas ofta nya stensträngar. Generellt ökar sannolikheten att påträffa förhistoriska och även okänd historisk bebyggelse i närheten av kända historiska bebyggelselägen, helt enkelt därför att de är belägna på topografiskt lämpliga platser (se figur 31 i bilaga 3). Det finns flera lämningar efter historisk odling inom utredningsområdet och det är mycket sannolikt att fler kommer att påträffas. I flera områden längs västra kanten av utredningsområdet finns åkermark Av de registrerade torplämningarna kan konstateras som övergavs under början av 1900-talet. Det är att Fallet, Furuberget och Larsbo går att belägga till också möjligt att det finns åkermark av äldre ka- 1700-talet. Torpet Finnbo, i östra delen av utredraktär, t.ex. röjningsröseområden eller bassängåkrar. ningsområdet, med belägg från 1600-talet flyttades under 1800-talet till det nuvarande läget. Det gamla Det är dock svårt att förutsäga var de kan finnas. läget är obebyggt. I skogsmarken är det även möjligt att påträffa kolmilor och kanske kolningsgropar. Det har dock inte Skytteboda, Tällbo och Vretbo har varit mantalsframkommit några indicier i studien på kolning i satta gårdar och är fortfarande bebyggda. Båtbygget trakten under historisk tid. Tjärframställningsplat- och Onsholmen har ändrat bebyggelselägen under ser kan påträffas i närheten av både sentida bebyg- 1600- och 1700-talen. De äldsta bebyggelselägena gelse och järnåldersboplatser. På krönet av Kasberget går inte att fastställa helt säkert. Det samma gäller (Irsta 179:1) har stensträngsliknande formationer Skillnaden som övergavs på 1600-talet och sedan iakttagits. Namnet tyder på att en vårdkase har varit anlades på nytt. belägen på berget. 24 ( N 0 1 km Potentiella järnålderslägen Utredningsområde Figur 13. Ytor där det är mest sannolikt att påträffa ytterligare järnålderslämningar. Boplatslämningar i låglänt lermark/åkermark eller i direkt anslutning till denna, gravar och stensträngar även högre upp i terrängen. Skala 1:30 000. Harkie soldattorp och Lybeck är övergivna torp från 1600- och 1700-talen. De ligger idag i tomtmark och Lybecks läge är inte exakt känt. Det är dock mycket möjligt att det finns lämningar bevarade. Samma gäller för Källsved som flyttats några tiotal meter från sitt ursprungliga läge. Övriga torp är i stor utsträckning fortfarande i bruk och bör knappast beröras i någon större omfattning. Odlingsmarken nådde sin största utbredning i början av 1900-talet (se Häradsekonomiska kartan, figur 30 i bilaga 3). Det finns inga indikationer utifrån de äldre kartorna på övergiven åkermark som är äldre än så, även om det borde finnas. En hel del småskalig åkermark övergavs under 1900-talet och har planterats med skog eller växer igen eller, särskilt i den västra delen, på Siende häradsallmänning och Gäddeholms ägor, men även vid torpen Larsbo och Skillnaden. Det mesta av den övriga åkermarken som brukades i början på 1900-talet brukas fortfa- rande, med undantag för mindre ytor som bebyggts av områden med fritidshus. Huvudvägen till Harkie från öster har i princip samma sträckning som på 1600-talet, och vägarna till Allmänningstorp från norr och till Hagen från öster är belagda på kartor från 1700-talet. På mindre avsnitt har vägarna dragits om något, och där kan äldre vägbankar påträffas. Mindre vägar och stigar som ansluter till den övriga bebyggelsen redovisas på kartorna från 1800-talet och början av 1900-talet. I en del fall är de tidigaste kända vägsträckningarna fortfarande i bruk men ofta har de övergivits. De äldre vägsträckningarna kan naturligtvis vara betydligt äldre än äldsta kartbelägg, och kanske ha samma ålder som bebyggelsen de ledde till. Rågångarna mellan Gäddeholm, Täby, Siende häradsallmänning och Frösåker kan beläggas tillbaka till 1600-talet, men de har rätats ut eller på annat sätt justerats. Lämningar efter äldre gränsmärken 25 kan finnas i närheten av de nuvarande rågångarna. Möjligen gäller detta även de gränsmärken som redovisas på 1600-talet mellan Harkie och Frösåker. Kartmaterialet tyder på att skogen primärt använts som virkestäkt, i sen modern tid i mindre industriell omfattning. En ångsåg (Kärrbo 219:1) står fortfarande i östra utkanten av utredningsområdet, och ett sågverk har även funnits vid Onsholmen (Irsta 381:2). I det äldre kartmaterialet (t.ex. kartan över 26 Frösåker från 1694) uppges att skogen varit uppvuxen och grov och nyttjats just som virkestäkt. Det finns inga direkta uppgifter om kolningsverksamhet även om det inte är uteslutet att sådant förekom, exempelvis för att producera kol för tegelugnarna vid både Frösåker och Gäddeholm. Länsstyrelsen i Västmanlands län fattar beslut om vidare antikvariska åtgärder. Referenser Litteratur Antilla, K. 2003. Gäddeholmsområdet. Arkeologisk utredning delområde, etapp 1. Västmanlands läns museum Rapport A2003:A60. Berger, Å. 2013. Mellan Skojarbacken och Malmen. Gäddeholmsvägen etapp 2. Gäddeholm, Irsta socken, Västerås stad, Västmanlands län. Särskild arkeologisk utredning etapp 1 och 2. Rapporter från Arkeologikonsult 2013.2657. Löthman, L. 1994. Riksantikvarieämbetets fornminnesinventering i Västmanlands län 1988-90. Årsskrift Västmanlands läns fornminnesförening och Västmanlands läns museum 71, s. 9-33. Mattisson, A.-C. 1986. Medeltida nordiska borgoch sätesgårdsnamn på -holm: Mittelalterliche Namen von Burgen und Adelssitzen auf -holm in Skandinavien. Diss. Uppsala : Univ. Nordström, K. & Anttila, K. 2002. Gravar och Emanuelsson, M. & Svensson, C. 2010. Vendel- stensträngar i Frösåker. Särskild utredning etapp 1 och tid på Gäddeholms herrgård. Antikvarisk kontroll. Ir- 2, RAÄ 107, 189, 195, 197, 2010. Frösåker 1:3, Kärrsta 174:1 och Irsta 466, Gäddeholm 2:1, Irsta socken, bo socken, Västmanland. Västmanlands läns museum, Västmanland. Stiftelsen Kulturmiljövård Mälardalen Kulturmiljöavdelningen, Rapport A 2002:A17. 1653-7408, rapport 2009:73. Nordström, M. 1992. Västmanlands bronsålder Emanuelsson, M., Ählström, J. & Lihammer, A. – en rumslig studie. C-uppsats. Uppsala Universitet. 2007. Gäddeholmsområdet: Gäddeholmsvägen, norra Uppsala. delen, Borgen, Herrgårdsängen : arkeologisk utredning etapp1 och 2. Hagbyholm 1:1, 1:2, Älby 1:1, 5:1, Pettersson, O. 1998. Arkeologisk utredning. FriGäddeholm 2:1, Limsta 1:1 med flera, Irsta socken, tidshusområdet vid Harkie och Vretbo, Västmanland, Västmanland. Västerås: Stiftelsen Kulturmiljövård Kärrbo socken. Riksantikvarieämbetet, UV Mitt, rapMälardalen. port 1998:32. Forsberg, E. 2003. Geddeholms krönika. VLM. Grant, G. 2008. Frösåker – en västmanländsk herrgård och dess historia. Stockholm. Hallgren, A.-L. 2011. Arkeologiska undersökningar utefter en ny VA-ledning på Kärrbolandet - bland annat av en gårdslämning med vendeltida bronsgjuteriverksamhet. Irsta och Kärrbo socknar, Västerås kommun, Västmanlands län. Stiftelsen Kulturmiljövård Rapport 2011:21. Lihammer, A. (red.). 2009. Stiftelsen Kulturmiljövård Mälardalen: vetenskapligt program 2009. Västerås, Stiftelsen Kulturmiljövård Mälardalen Lindblom, C. 2013. Kvarteret Malmen på Gäddeholm. Irsta socken, Västerås kommun, Västmanlands län. Särskild arkeologisk utredning etapp 1 och 2. Rapporter från Arkeologikonsult 2013:2688. Ståhl, H. 1985. Ortnamn i Västmanland. Stockholm. Svenskt ortnamnslexikon. 2003. Uppsala, Språkoch folkminnesinstitutet (SOFI). Svensson Hennius, J. 2011. Köpsta och Fridhem: arkeologisk förundersökning inför breddning av väg E:18 : historisk bytomt och boplatser från järnålder och seneolitikum : fornlämning Kungsåra 228:1, och Köpsta 1.1 och 2:7, Västerås kommun, Västmanlands län. Uppsala, Societas Archaeologica Upsaliensis. Vikstrand, P. 2001. Gudarnas platser: förkristna sakrala ortnamn i Mälarlandskapen = The places of the gods : pre-Christian sacral place-names in central Sweden. Diss. Uppsala : Univ. Zetterberg, C. 2004. Gäddeholm. En kulturhistorisk utredning. Otryckt rapport, Terra Firma. 27 Kartor Frösåker, karta, 1630 (RA, Svea hovrätt Liber causarum, vol. 37, akt 2) Gäddeholm, arealavmätning, 1726 (LMM, akt 19irs-25) Frösåker, karta, 1650 (RA, Svea hovrätt, nummerserie, SE/RA/420422/#/6/16:1) Täby, delning av skog, 1730 (LMS, akt T31-43:1) Frösåker, geometrisk avmätning, 1682 (LMS, akt T31-8:1) Siende häradsallmänning, avmätning och gränsbestämning, 1796 (LMS, akt T31-31:1) Frösåker, karta, 1814 (LMM, akt 19-kär-28) Gäddeholm, geometrisk avmätning, 1683 (LMS T22-11:1) Allmänningtorp, karta, 1842 (LMM, akt 19-kär-35) Gäddeholm, geometrisk avmätning (koncept), 1683 (LMM, akt 19-irs-8) Kärrbo socken, sockenkarta, 1852 (LMV, akt T311:3) Irsta socken, sockenkarta, 1688 (LMS, akt T8:17) Generalstabskartan, blad Västerås, 1868 (RAK, akt J243-74-1) Kärrbo socken, sockenkarta, 1688 (LMS, akt T8:18) Frösåker, geometrisk avmätning, 1694 (LMS, T318:2) Frösåker, geometrisk avmätning (koncept), 1694 (LMM, akt 19-kär-10) 28 Häradsekonomiska kartan, blad Aggarön och Gäddeholm, 1905-11 (RAK, akt J112-74-8 och J112-74-3) Frösåker, laga skifte, 1926 (LMM, akt 19-kär-55) RA – Riksarkivet LMS – Lantmäteristyrelsen LMM – Lantmäterimyndigheterna RAK – Rikets allmänna kartarkiv Administrativa och tekniska uppgifter Länsstyrelsens diarienummer������������������������������������������ 431-280-13 Arkeologikonsults projektnummer���������������������������������� 2013:2787 Beställare������������������������������������������������������������������������ Västerås stad, Fastighetskontoret Typ av undersökning������������������������������������������������������ Särskild utredning etapp 1, kart- och arkivstudie Län��������������������������������������������������������������������������������� Västmanland Landskap������������������������������������������������������������������������ Västmanland Kommun����������������������������������������������������������������������� Västerås stad Socken��������������������������������������������������������������������������� Irsta och Kärrbo Koordinatsystem������������������������������������������������������������ SWEREF 99 TM Projektledare och rapportansvarig����������������������������������� Samuel Björklund Kartor och layout����������������������������������������������������������� Samuel Björklund 29 Bilaga 1 Historisk bebyggelse inom utredningsområdet Allmänningstorp Almeningstorp 1635. Namn efter läget på Siende härads allmänning. Redovisas som kronotorp med ¼ mantal i jordeboken 1635 samt på karta från 1650. Redovisas som furirsboställe på karta över Siende härads allmänning från 1796, vilket det bör ha varit sedan indelningsverket organiserades. Bostället redovisas i detalj på en karta från 1840. antingen övergetts eller bytt namn till Ebbsta. Det som talar emot det senare är att inte heller Ebbesta nämns i jordeboken 1539, och torpet mantalssattes inte. Ingen åker- eller ängsmark redovisas i närheten av torpet på kartan från 1683 vilket antyder att det är relativt nyetablerat. Torpet är idag en (fritids)bostad. Ett inhägnat område redovisas på denna karta 400– 500 m söderut vid gränsen mot Siende häradsallmänning. På som en karta över häradsallmänningen från 1796 kallas detta för ”Äbbetorps äng”. På storskifteskartan har den låglänta marken öster om torpet odlats upp. Båtbygget Torpet är idag en (fritids)bostad. Båtbyggare torpet 1726. Fallet Torpet redovisas på en arealavmätning av Gäddeholms ägor 1726 men inte på en geometrisk avmätning av Gäddeholm från 1683, vilket antyder att torpet etablerats mellan dessa år. Fallet 1730. Av fall ’svedjefall’. Torpets läge på kartan från 1726 är svår att bestämma i detalj men är inte detsamma som idag. Det ursprungliga läget tycks ha varit ca 150 meter öster om nuvarande läge, sannolikt vid en böj i den nordsydliga vägen. På häradsekonomiska kartan (190511) har torpet flyttats närmare Mälarens strand. Platsen är fortfarande bebodd men det gamla boningshuset har ersatts av ett nytt bostadshus. Ebbesta Äbbsta 1683, möjligen egbolstadh 1449. Förleden kanske av mansnamnet Ebbe. Namn på -sta anses vanligen vara från de mellersta delarna av järnåldern. Ebbsta redovisas som torp, sannolikt med dagsverksskyldighet, under Gäddeholm på kartan från 1683. Det finns senmedeltida uppgifter om ett egbolstadh (1449) i Irsta socken som enligt uppgifter i SOFI möjligen kan vara identiskt med Ebbesta. Egbolsta nämns inte i jordeboken 1539 eller senare och har 30 Redovisas på karta från 1730 som torp under Täby. Överges under första halvan av 1900-talet. En ekonomibyggnad står fortfarande kvar på ekonomiska kartan 1961 men inte idag. Registrerad i FMIS som torplämning bestående av minst två husgrunder varav en med spismursröse (Kärrbo 240:1). Finnbo Finnebo(?) 1650, Finbo 1694. Förleden finn(e) kanske ’kringströvande jägare och fiskare’, eller folkslagsbeteckningen finne, alternativt mansnamnet Finn. Efterleden antingen bo ’bostad; gård’ eller -bodha, plural av bodh ’(förvarings)bod’. Redovisas på karta från 1650 och som dagsverkstorp under Frösåker på karta från 1694. Redovisas dock inte på karta från 1610 och bör ha tillkommit mellan denna tidpunkt och 1650. Under andra halvan av 1800-talet flyttades torpet till det nuvarande läget från ett äldre läge ett hundratal meter väster om detta. Det äldre läget är idag obebyggt men det nya är fortfarande bebott. Flitbo (Irsta sn) Flitbo 1876. Personer boende i Flitbo förekommer i husförhörslängderna från 1876. Torpet är markerat på häradsekonomiska kartan (1905-11) och idag en (fritids) bostad. Flitbo (Kärrbo sn) Flitbo 1750-61. Redovisas i husförhörsboken från perioden 175061 och framåt. Dagsverkstorpets odlingsmark uppges på kartan 1814 nyligen vara igenlagt till hagmark. Denna odlas upp igen under andra halvan av 1800-talet. På kartan från 1814 redovisas även en separat belägen ekonomibyggnad 70 meter väster om bostadshuset som idag är en (fritids)bostad. Fröholmen På häradsekonomiska kartan (1905-11) redovisas endast en ekonomibyggnad på platsen. Denna är borta på senare kartor. Registrerad i FMIS som torplämning med fruktträd på platsen, tegel i marken eventuellt från spismursröse, källargrund, odlingsrösen samt en stensträng (Kärrbo 240:1). Fåfängan Anteckning ”Fåfängan” i husförhörslängden 188696 antyder att bebyggelsen etablerats vid denna tid. Bostadshus och fähus är bevarat från 1800-talet och torpet är idag fritidsbostad. Hagbo Haghebo 1610. Förleden hagh ’gärdesgård’ eller haghi ’gärdesgård; inhägnad’. . Efterleden antingen bo ’bostad; gård’ eller -bodha, plural av bodh ’(förvarings)bod’. I SOFI finns ett tveksamt belägg (i hagaby 1443) sorterat under Hagbo som inte gått att återfinna i SDHK. Äldsta kända belägg är på kartan över Kärrbo från 1610. Hagbo redovisas som dagsverkstorp under Frösåker på kartan från 1694. Fröholmen 1610. Enligt Vikstrand 2001 förekommer förleden frö ofta i namn som syftar på lokaler i eller vid vatten och ofta om grunda vikar, sund eller stränder. Namnet kan syfta på växtlighet på Jordbruksverksamhet bedrevs in i andra halvan av såväl strandängar som vassar i sjön. Vikstrand tror 1900-talet. Byggnaderna är idag finns (fritids)bostäinte att det aktuella namnet är sakralt (syftande på der med äldre ekonomibyggnader kvar på tomten. gudinnan Freja) men gör en liten reservation för namnparet Fröholmen-Odensholmen. Efterleden Hagen holm ’mindre, kringfluten ö’ eller ’upphöjning över kringliggande mark, kulle’. Namnet syftar på höj- Hagen 1683. den med en stensträng (Kärrbo 207:1) som fram till vikingatiden var en ö, och därefter avskärmat mot Redovisas utanför Gäddeholms ägor på kartan över land av strandängar. Gäddeholm från 1683 som ”T. Hagen” med kommentaren ”skattlagt”. Redovisas på karta från 1730 Äldsta belägg på karta över Kärrbo socken 1610. som (dagsverks)torp under Täby. Markeras på samtliga 1600-talskartor och redovisas som dagsverkstorp på kartan över Frösåker 1694. Torpet är fortfarande bebott. Redovisas som två bebyggelseenheter på kartor från 1814 och framåt. Dessa är idag (fritids)bostäder. Harkie Furuberget Furberg 1730. Förleden trädslaget furu, efterleden efter läget vid den högsta höjden i området. Redovisas på karta från 1730 som torp under Täby. Harekj 1302. Namnet sannolikt av hare (djur- eller personnamn) och eke ’ekdunge, ekbestånd’. Senast på 1500-talet fanns två brukningsenheter. En arv och eget-landbo och en frälselandbo redovisas i landskapshandlingarna 1539. 31 Några äldre ekonomibyggnader är bevarande. I en ladugård/ett lider i södra delen finns en inskription med årtalet 1862. Harkie soldattorp Torpet förekommer i husförhörslängderna åtminstone från 1730. Det redovisas på kartan över Frösåker från 1814. På kartan från 1694 redovisas ett boningshus öster om tegelbruket som möjligen är identiskt med soldattorpet. Detta redovisas med en svårtydd beteckning, möjligen ”Bosst.” på konceptkartan. Soldattorpet redovisas inte på häradsekonomiska kartan (1905-11) och upphör sannolikt i samband med indelningsverkets avskaffande runt sekelskiftet 1900. ende av en husgrund, en källargrund, odlingsrösen och delvis utrasade stenmurar (Kärrbo 136:1). Lugnet Lugnet 1769. Redovisat på karta 1814 men ej på karta 1694. I husförhörslängderna för Kärrbo socken är Lugnet belagt åtminstone från 1769. På Ekonomiska kartan redovisas en ekonomibyggnad 80 meter sydväst om bostadshuset som inte redovisas på någon annan karta. Torpplatsen är fortfarande bebyggd. I efterhand har platsen bebyggts av sommarbostäder. Lybeck Karlsro (1961, 1905-11) Lybeck 1650. Skämtsamt efter läget nära torpet Råstock? Torp, avstyckat från Harkie under slutet av 1800-talet. Tre byggnader från denna tid är bevarade och nu fritidsbostäder. Kellesvedh 1610, Kälswe 1650. Förleden bör åsyfta en källa och efterleden ’svedja, svedjeland’. Redovisas på kartor över Frösåkers ägor från 1650 och 1694. Torpet hade den minsta åkermarken av samtliga torp redovisade på de båda kartorna och övergavs 1735 då den sista familjen på torpet flyttade till Stockholm enligt husförhörslängderna. Hagmark på kartan från 1814 där det uppges att torpet Lybeck legat på platsen. Torpet redovisas på en karta över Kärrbo socken från 1610. På kartorna 1650 och 1694 brukar torparen mer åkermark än de närbelägna torpen (Roligheten, Råstock och Lybeck). Torpets läge är svårt att fastlägga exakt utifrån 1600-talskartorna. Området bebyggdes vid mitten av 1900-talet av sommarbostäder och gavs samma namn som torpet, Lybeck. Mellan åren 1814 och 1852 flyttades torptomten några tiotal meter i sydöstlig riktning till den nuvarande platsen. Torpet är fortfarande bebott. Malmen Källsved Larsbo Larsbo 1786. Namnet efter den första invånaren, skräddaren Lars Jansson. Redovisas ej på karta från 1730. I husförhörslängderna bor skräddare Lars Jansson på denna lägenhet från 1786. Under början av 1800-talet blir lägenheten ett torp med ekonomibyggnader. Torpet överges under första halvan av 1900-talet och är idag registrerad i FMIS som torplämning bestå- 32 Malmen förs in i husförhörslängderna 1783 och är då av allt att döma nyetablerat. På häradsekonomiska kartan (1905-11) redovisas två torp på platsen. De är bevarade från 1800-talet och idag fritidsbostäder. Mårtenshamn Redovisas på karta från 1814. Förekommer i husförhörslängder från åtminstone 1762. Torpet är fortfarande bebott. Onsholmen Ödinsholm, odensholm 1449. Förleden syftar antingen på guden Oden eller mansnamnet Ödin, efterleden holm ’mindre, kringfluten ö’ eller ’upphöjning över kringliggande mark, kulle’. Vikstrand (2001:118) menar att förleden faktiskt syftar på gudanamnet. Han noterar också att flera Oden-namn kan sättas i samband med forsar vilket är intressant då en kvarn varit belägen åtminstone från 1700- till 1900-talet vid det närbelägna vattendraget. den omtvistade rågången (gränsen) mellan Harkie och Frösåker. Redovisas på kartor över Frösåkers ägor från 1650 och 1694. Under slutet av 1800-talet flyttades bostadshuset 70–80 meter åt norr och placerades vid vägen till Harkie. Ekonomibyggnaderna kvarstod på den gamla tomten tills den avstyckades för sommarbostäder. Det ”nya” bostadshuset är fortfarande bebott. Sjöboda Vad efterleden holm syftar på är oklart. Möjligen avses höjden Onsholmen ligger på idag men då den inte Skogvaktare Torp 1796. har varit omfluten av vatten sedan bronsåldern skulle betydelsen i så fall vara ’upphöjning över kringlig- Torpet redovisas på kartor från 1796 och 1852 som gande mark, kulle’. Efterleden kan inte ge klarhet i ”Skogvaktare Torp” och ”Skogvaktareboställe” och frågan om ortnamnets och bebyggelsens åldern. beboddes uppenbarligen av en skogvaktare med ansvar för Siende härads allmänningsskog. Några I landskapshandlingarna 1539 redovisas en frälse- mindre åkrar brukades även av skogvaktaren. Från landbo i Odensholm. Gården var liten, ¼ hemman häradsekonomiska kartan och framåt redovisas toroch övertogs genom byte av Nils Posse 1594 för att pet under namnet ”Sjöboda”. därefter infogas i godsbildningen av Gäddeholms säteri. Torpet är fortfarande bebott. Kartan från 1683 är svår att rektifiera med hög precision men tycks utvisa att gården varit belägen ett hundratal meter väster om det nuvarande läget, i anslutning till en åkerholme. Kartan från 1726 redovisar ”Onsholms Torp” vid det nuvarande läget, och en kvarn vid vattendraget i söder. Under Gäddeholms säteri uppgår så småningom antalet torp till tre på platsen. De är fortfarande bebodda. Roligheten Roligheta 1650. Syftar möjligen på namnparet Råstock/Lybeck. Redovisas på kartor över Frösåkers ägor från 1650 och 1694. Det går inte att utifrån dessa fastställa om bebyggelsen ligger på samma plats som på senare kartor. Bostadshuset och en kammare/bod från 1800-talets del är bevarat och fortfarande bebott. Skillnaden Skilnan 1650. Syftar på läget vid rågången mellan Frösåker och Täby. Torpet redovisas som öde på kartan över Frösåkers ägor år 1650 men med ängsmark och en liten åker i anslutning till torpplatsen. Vare sig torp, åker eller ängsmark redovisas på kartan från 1694 men husförhörslängder visar att torpet måste ha återetablerats senast på 1720-talet. På kartan 1814 uppges torpet vara ett dagsverkstorp som tidigare varit grenadjärstorp. Bostadshuset är bevarat från 1800-talets senare del och bebott. Skyttebo Råstock Skyttsboda 1539. Ìnnehåller kanske ett personbetecknande skytt som kunde användas bl.a. om anställda jägare eller tillsyningsmän över jakt. Efterleden pluralis av fsv. bodh ’(förvarings)bod’. Råståk 1650. Förleden i namnet syftar sannolikt på att torpet enligt 1600-talskartorna var beläget vid Arv och eget (landbo) 1539. Genom byte under Nils Larsson 1571. ¼ frälsehemman (under Frösåker?) 33 1635. Gården uppges vara avgärdad från Frösåkers by på kartan från 1682 och redovisas med 3/8 mantal på karta 1694. Det är svårt att utifrån kartan från 1683 bedöma om gården har samma läge som på 1900-talskartorna. Den är fortfarande bebyggd med bostadshus och ekonomibyggnader bevarade från 1800-talet. Läget går att belägga på karta från 1650 där det framgår att två åkergärden brukas. Enligt kartor Vretbo mellan 1814 och 1926 låg ekonomibyggnader vid vägen söder om det nuvarande bostadshuset. En 8 x Wretebo 1610. Av vret ’liten inhägnad åker’. 8 meter (NNÖ-SSV) stor husgrund (Kärrbo 290:1) som påträffades vid en arkeologisk utredning år Redovisas på karta över Kärrbo socken från 1610. Ej 2000 (Nordström & Anttila 2002) går inte att säkert mantalssatt 1635 men redovisas på den geometriska identifiera med någon av byggnaderna belagda på kartan över Frösåker 1682 som ¼ frälsehemman. det historiska kartmaterialet men kan möjligen vara en sektion i en större ladugård belagd på laga skiftes- Mellan 1852 och 1905-11 flyttas bebyggelseläget karta från 1926. Lantbruksverksamheten upphörde något åt norr och delats upp på två enheter. någon gång under mitten av 1900-talet. Idag bebyggt av ett bostadshus. Tegelbruk Tegelbruket redovisas på kartorna från 1682 och 1694. Det tycks ha tillkommit under de föregående decennierna då det inte redovisas kartan från 1650. Det är oklart när det lades ned. Det nya industriella tegelbruket anlades vid Frösåkers brygga på 1840-talet. Läget är sannolikt ett hundratal meter norrut i förhållande till placeringen enligt FMIS, kanske nära den senare 1800-talsbebyggelsen. Tystheten Tystheten kallades tidigare även Simströms torp (SOFI) och betecknas med detta namn i husförhörslängderna från 1836. Torpet är fortfarande bebott. Tällbo Telgomsbodom 1457. Av tälle ’bestånd av tall; talldunge’ och -bodha ’(förvarings)bod’ Tällbo nämns i flera källor under senare halvan av 1400-talet och bebos av en frälselandbo 1539. Gården var liten, ¼ hemman och övertogs genom byte av Nils Posse 1594 för att därefter infogas i godsbildningen av Gäddeholms säteri. 34 Bilaga 2 Tabeller 35 RAÄ-nr Lämningstyp Beskrivning (kort) Antikvarisk bedömn. enl. FMIS Irsta 68:1 Fornlämningsliknande lämning Gränsmärke, stensättningsliknande. Bevakningsobjekt Irsta 68:2 Stensättning Stensättning, rund, 5 m diam och 0,5 m h med kantkedja och stenfyllning. Fast fornlämning Irsta 68:3 Hägnad Stensträng. Fast fornlämning Irsta 68:4 Hägnad Stensträng Fast fornlämning Irsta 69:1 Fornlämningsliknande lämning Stensättningsliknande lämning, kvadratisk, 4x4 m. Övrig kulturhistorisk lämning Irsta 69:2 Hägnad Stensträng. Fast fornlämning Irsta 69:3 Hägnad Stensträng. Fast fornlämning Irsta 69:4 Hägnad Stensträng. Fast fornlämning Irsta 70:1 Fångstgrop Något osäker vid revideringsinventeringen. Fast fornlämning Irsta 379:1 Fornlämningsliknande bildning Stensträngsliknande bildningar, ett flertal och av olika karaktär. Övrig kulturhistorisk lämning Irsta 381:1 Kvarn Tegelbyggnad i flera våningar, uppförd ca 1900 som kvarn. Övrig kulturhistorisk lämning Irsta 381:2 Träindustri Plats för tidigare såg, markeringar för såg och kvarn på äldre kartor. Övrig kulturhistorisk lämning Irsta 383:1 Hägnad Stensträng. Fast fornlämning Irsta 435:1 Fossil åker Fossila åkrar, ca 50 ml och 10 m br. Övrig kulturhistorisk lämning Irsta 504 Brott/täkt Lertäkt, vattenfylld. Rest av lertäkt tillhörande tegelbruket Gäddeholm. Övrig kulturhistorisk lämning Irsta 507 Brott/täkt Lertäkt, vattenfylld. Rest av lertäkt tillhörande tegelbruket Gäddeholm. Övrig kulturhistorisk lämning Kärrbo 33:1 Röse Röse, 7 m diam och 0,8 m h. Fast fornlämning Kärrbo 34:1 Röse Röse, 12-14 m diam och 1,5 m h. Fast fornlämning Kärrbo 35:1 Gravfält Gravfält bestående av 5 runda stensättningar, 2,5-4 m diam och 0,2-0,3 m h. Av dessa är 3 övermossade, en med stenfyllning och en osäker. Fast fornlämning Kärrbo 97:1 Stensättning Stensättning, rund, 5 m diam och 0,2-0,4 m h med fyllning av stenar. Fast fornlämning Kärrbo 99:1 Röse Röse, 9-10 m diam och 0,8 m h. Fast fornlämning Kärrbo 99:2 Grav markerad av sten/ block Rest sten, kullfallen, 1,3x0,4x0,3 m, belägen mitt på 99:1. Fast fornlämning Kärrbo 99:3 Fornlämningsliknande lämning Stensättning(?) närmast rektangulär, 3x1,5 m och 0,3 m h, övertorvad. Ger delvis sentida intryck. Bevakningsobjekt Kärrbo 102:1 Röse Röse, 5 m diam och 0,6 m h, lätt övermossad. Fast fornlämning Kärrbo 102:2 Stensättning Stensättning, rund, 5 m diam och 0,25 m h. Övertorvad. Fast fornlämning Kärrbo 104:1 Hägnad Stensträng, med två avbrott. Fast fornlämning Kärrbo 107:1 Hägnadssystem Stensträngssystem bestående av 5 stensträngar. Fast fornlämning Kärrbo 107:5 Färdväg Äldre väg, 100 m l och 1,5-2,0 m br. Övrig kulturhistorisk lämning Kärrbo 122:1 Stensättning Stensättning, närmast rund, 5 m diam och 0,5 m h. Stenfyllning. Något osäker. Fast fornlämning Kärrbo 122:2 Hägnad Stensträng. Fast fornlämning Kärrbo 123:1 Hägnad Stensträng. Fast fornlämning Kärrbo 136:1 Lägenhetsbebyggelse Torplämning (Larsbo) bestående av 1 bostadsgrund, 1 källargrund, odlingsrösen, delvis utrasade stenmurar och röjda ytor. Övrig kulturhistorisk lämning Kärrbo 141:1 Hägnad Stensträng, 45 m l. Fast fornlämning Kärrbo 145:1 Hägnad Stensträng, 114 m l. Fast fornlämning Kärrbo 150:1 Sammanförda lämningar Torplämningar, nu uppdelade på separata RAÄ-nr, se dessa. Övrig kulturhistorisk lämning Kärrbo 189:1 Hägnadssystem Stensträng. Fast fornlämning Kärrbo 189:2 Fyndplats 1 avsatsyxa av brons och 1 halsring av brons. [Ej inprickad på karta i FMIS]. Övrig kulturhistorisk lämning Kärrbo 195:1 Hägnad Stensträng. Fast fornlämning Kärrbo 195:2 Hägnad Stensträng(?), kan vara naturbildning. Fast fornlämning Kärrbo 195:3 Hägnad Stensträng. Fast fornlämning Kärrbo 197:1 Hägnadssystem Stensträngssystem bestående av 3 stensträngar. Fast fornlämning Figur 14. Tabell över kända arkeologiska lämningar i anslutning till utredningsområdet. Jmf karta, figur 16 i bilaga 3. 36 RAÄ-nr Lämningstyp Beskrivning (kort) Antikvarisk bedömn. enl. FMIS Kärrbo 207:1 Hägnad Stensträng Fast fornlämning Kärrbo 209:1 Fornlämningsliknande bildning Rest sten(?), 1 m h och 0,65x0,35 m st. Övrig kulturhistorisk lämning Kärrbo 210:1 Hägnadssystem Stensträngssystem. Fast fornlämning Kärrbo 219:1 Träindustri Ångsåg, fd, av trä, ca 30x10 m. Övrig kulturhistorisk lämning Kärrbo 223:1 Tegelindustri Tegelbruk, uppgift om. Markerad på karta från 1694. Bevakningsobjekt Kärrbo 224:1 Fångstanläggning övrig Katsa, plats för. Ungefärlig plats efter anteckning på karta från 1694. Bevakningsobjekt Kärrbo 229:1 Boplats Kulturlager med inslag av träkol, brända djurben samt skärvig och skörbränd sten. Påträffad vid sökschaktning (Pettersson 1998). Fast fornlämning Kärrbo 230:1 Härd Härd, närmast rund, 0,7x0,65 m. Påträffad vid sökschaktning (Pettersson 1998). Fast fornlämning Kärrbo 231:1 Härd Härd, rund, 1 m diam. Påträffad vid sökschaktning (Pettersson 1998). Fast fornlämning Kärrbo 231:2 Hägnadssystem Stensträngssystem. Fast fornlämning Kärrbo 231:3 Hägnad Stensträng. Fast fornlämning Kärrbo 231:4 Hägnad Stensträng. Fast fornlämning Kärrbo 231:5 Hägnad Stensträng. Fast fornlämning Kärrbo 232:1 Hägnad Stensträng. Fast fornlämning Kärrbo 233:1 Hägnad Stensträng. Fast fornlämning Kärrbo 234:1 Hägnad Stensträng. Fast fornlämning Kärrbo 235:1 Bytomt/gårdstomt Bytomt (Harkie), utbredning efter karta från 1812-13. Terrasseringar och Bevakningsobjekt andra stenkonstruktioner i Ö delen, smedja i V delen. Bebyggd av en gård. Kärrbo 240:1 Lägenhetsbebyggelse Torplämning (Furuberget). Ingen husgrund, tegel i S delen, odlingsrösen i N delen, stensträng i Ö riktning. Övrig kulturhistorisk lämning Kärrbo 241:1 Lägenhetsbebyggelse Torplämning (Fallet) bestående av två husgrunder varav åtminstone en med spisröse. Övrig kulturhistorisk lämning Kärrbo 243:1 Gränsmärke Gränsröse med rest sten. Övrig kulturhistorisk lämning Kärrbo 247:1 Fossil åker Område med odlingsrösen. Övrig kulturhistorisk lämning Kärrbo 247:2 Övrigt Stenmur. Övrig kulturhistorisk lämning Kärrbo 249:1 Sammanförda lämningar Fossil åker, område med stenfri yta och terrassering. Övrig kulturhistorisk lämning Kärrbo 257:1 Fornlämningsliknande bildning Högliknande bildning. Övrig kulturhistorisk lämning Kärrbo 258:1 Terrassering Terrassering(?). Övrig kulturhistorisk lämning Kärrbo 259:1 Terrassering Terrassering. Övrig kulturhistorisk lämning Kärrbo 289:1 Stensättning Stensättning, rund, ca 12 m diam och 0,5-0,6 m h med stenfyllning. I N är ett block. Fast fornlämning Kärrbo 290:1 Husgrund, historisk tid Husgrund med syllstenar, ca 8x8 m. Övrig kulturhistorisk lämning Lindblom 1 Husgrund, historisk tid Husgrund, sentida karaktär men har ej kunnat beläggas på historiskt kartmaterial. Övrig kulturhistorisk lämning Lindblom 2 Fossil åker Stenröjd yta, 12x8 m (N-S). Övrig kulturhistorisk lämning Lindblom 3 Fossil åker Stenröjd yta, 45x22 (Ö-V). Övrig kulturhistorisk lämning Lindblom 4 Boplats Boplatslämningar vid sökschaktning bestående av fem stolphål, en härd, en härdbotten, ett kulturlager och en grop. Fast fornlämning Hallgren 1 Härd Härd, sannolikt sentida. Övrig kulturhistorisk lämning Hallgren 2 Boplats Boplats bestående av minst 4 härdar, varav en 14C-daterades till 160390 e.Kr. Fast fornlämning Hallgren 3 Boplats Boplats bestående av minst ett kulturlager och ett stolphål. Fast fornlämning Hallgren 4 Boplats Boplats bestående av minst en härd, ett stolphål och en grop. Härden 14C-daterad till 400-200 f.Kr. Fast fornlämning Hallgren 5 Boplats Boplats bestående av minst ett stolphål och två på varandra liggande kulturpåverkade lager. Fast fornlämning Nordström 1 Fossil åker Röjd yta, ca 10 x 10 m, med ett flertal röjningsrösen. Övrig kulturhistorisk lämning 37 Nr Typ Beskrivning (kort) Status Objekt 1 Torp Fröholmen, äldsta belägg 1610. Redovisas som två bebyggelseenheter på kartor från 1814 och framåt. Läge enligt kartor från 1814 och 1852. Fortfarande bebyggt Objekt 2 Gård Allmänningstorp, äldsta belägg 1635. Kronotorp med 1/4 mantal 1635, senare furirsboställe. Läge enligt karta från 1842. Fortfarande bebyggt Objekt 3 Väg Vägsträckning enligt karta över Siende häradsallmänning från 1796. Senare övergiven. Övergiven Objekt 4 Torp Sjöboda/Skogvaktaretorp, äldsta belägg 1796. Läge enligt karta från 1796. Fortfarande bebyggt Objekt 5 Ekonomibyggnad Ekonomibyggnad på karta från 1796. Övergiven Objekt 6 Torp Tystheten (tidigare även Simströms torp), äldsta belägg 1836. Läge enligt karta från 1905-11. Fortfarande bebyggt Objekt 7 Torp Båtbygget, äldsta belägg 1726, men flyttat till detta läge före 1905-11 (se objekt 8). Läge enligt karta från 1905-11. Fortfarande bebyggt Objekt 8 Torp Båtbygget, äldsta belägg 1726. Läge enligt karta från 1726. Flyttat från detta läge före 1905-11. Övergivet Objekt 9 Torp Ebbesta, äldsta belägg 1683. Läge enligt karta från 1683. Fortfarande bebyggt Objekt 10 Torp Flitbo, äldsta belägg 1876. Läge enligt karta från 1905-11. Fortfarande bebyggt Objekt 11 Torp Onsholmen, äldsta belägg 1449. Sannolikt flyttat till detta läge mellan 1683 och 1726. Tre torp på karta från 1905-11. Läge enligt kartor från 1726 och 1905-11. Fortfarande bebyggt Objekt 12 Gård Onsholmen, äldsta belägg 1449. Ursprungligen mantalssatt gård, senare torp. Läge enligt karta 1683, senare flyttat till annat läge (se objekt 11). Övergiven Objekt 13 Torp Malmen, äldsta belägg 1783. Två torp enligt karta från 1905-11. Läge enligt karta 1905-11. Fortfarande bebyggt Objekt 14 Torp Fåfängan, äldsta belägg 1886-96. Läge enligt karta från 1905-11. Fortfarande bebyggt Objekt 15 Gård Tällbo, äldsta belägg 1457. Ursprungligen mantalssatt gård. Läge enligt karta från 1905-11. Fortfarande bebyggt Objekt 16 Torp Hagen, äldsta belägg 1683. Läge enligt karta från 1683. Fortfarande bebyggt Objekt 17 Torplämning Fallet, äldsta belägg 1730. Läge enligt kartor från 1730 och 1905-11. Registrerad i FMIS som Kärrbo 150:1/241:1. Övergivet Objekt 18 Torplämning Larsbo, äldsta belägg 1786. Läge enligt karta från 1905-11. Registerad i FMIS som Kärrbo 136:1. Övergivet Objekt 19 Torp Skillnaden, äldsta belägg 1650. Övergivet men återetablerat senast på 1720-talet. Ursprungligt läge osäkert. Läge enligt karta från 1814. Fortfarande bebyggt Objekt 20 Torplämning Finnbo, äldsta belägg 1650. Flyttat från detta läge till det nuvarande under andra halvan av 1800-talet. Läge enligt kartor från 1650 och 1814. Övergivet Objekt 21 Torp Finnbo, äldsta belägg 1650. Flyttat till detta läge under andra halvan av 1800-talet. Läge enligt karta 1905-11. Fortfarande bebyggt Objekt 22 Väg Vägsträckning enligt karta över Frösåker från 1650. Flyttad till nuvarande vägsträckning senast 1726. Övergiven Objekt 23 Gård Skyttebo, äldsta belägg 1539. Läge enligt karta från 1650 och 1814. Fortfarande bebyggt Objekt 24 Torp Hagbo, äldsta belägg 1610. Läge enligt kartor från 1650 och 1905-11. Fortfarande bebyggt Objekt 25 Torp Lugnet, äldsta belägg 1769. Läge enligt karta från 1814. Fortfarande bebyggt Objekt 26 Ekonomibyggnad Ekonomibyggnad på karta från 1961. Ej markerad på karta från 1926. Övergiven Objekt 27 Väg Sannolik vägsträckning enligt karta från 1650, senare ändrad. Övergiven Objekt 28 Torp Flitbo, äldsta belägg 1750-61. Läge enligt kartor från 1814 och 1905-11. Fortfarande bebyggt Objekt 29 Ekonomibyggnad Ekonomibyggnad på karta från 1814. Övergiven Objekt 30 Torp Lybeck, äldsta belägg 1650. Osäkert läge enligt kartor från 1650 och 1694. Övergavs 1735. Övergivet Objekt 31 Torp Råstock, äldsta belägg 1650. Läge enligt kartor från 1650 och 1905-11. Fortfarande bebyggt Objekt 32 Torp Källsved, äldsta belägg 1610. Flyttat till detta läge mellan åren 1814 och 1852. Läge enligt karta från 1852. Fortfarande bebyggt Objekt 33 Torp Källsved, äldsta belägg 1610. Flyttat från detta läge mellan åren 1814 och 1852. Läge enligt karta från 1814. Övergivet Objekt 34 Torp Roligheten, äldsta belägg 1650. Osäkert läge enligt karta från 1694. Möjligen flyttat från detta läge till det nuvarande före 1814. Övergivet Objekt 35 Torp Roligheten, äldsta belägg 1650. Möjligen flyttat från äldre läge till detta före 1814. Läge enligt karta från 1814. Fortfarande bebyggt Objekt 36 By Harkie, äldsta belägg 1302. Läge och utbredning enligt kartor från 1650 och 1905-11. Registrerad i FMIS som Kärrbo 235:1. Fortfarande bebyggt Figur 15. Tabell över objekt identifierade från de historiska kartorna. Jmf karta, figur 16 i bilaga 3. 38 Nr Typ Beskrivning (kort) Status Objekt 37 Torp Karlsro, äldsta belägg 1905-11. Läge enligt karta från 1905-11. Fortfarande bebyggt Objekt 38 Väg Ungefärlig vägsträckning enligt karta från 1650. Ledde till brygga i söder. Övergiven Objekt 39 Ekonomibyggnader Plats för två ekonomibyggnader enligt karta från 1905-11. Möjligen är den ena delvis bevarad. Övergiven Objekt 40 Torp Plats för bostad enligt karta från 1852. Fortfarande bebyggt Objekt 41 Torp Plats för bostad enligt karta från 1905-11. Fortfarande bebyggt Objekt 42 Torp Harkie soldattorp, äldsta belägg 1730. Läge enligt karta från 1814 och möjligen från 1694. Övergivet före 1905-11. Övergivet Objekt 43 Fiskeanläggning Katsa på karta från 1694. En andra katsa är registrerad i FMIS som Kärrbo 224:1 utifrån samma karta. Övergiven Objekt 44 Torp Mårtenshamn, belagt från 1762. Läge enligt karta från 1814. Fortfarande bebyggt Objekt 45 Gård Vretbo, äldsta belägg 1610. Läge enligt kartor från 1650 och 1905-11. Fortfarande bebyggd 39 40 Bilaga 3 Kartor 41 Irsta 372:1 Irsta 65:1 Irsta 507 BERGER 2013 Lindblom 1 Irsta 504 ANTTILA 2003 Irsta 435:1 Objekt 13 EMANUELSSON & ÄHLSTRÖM 2006 Lindblom 2/3 Objekt 14 Irsta 70:1 Lindblom 4 Irsta 69:1-3 Irsta 68:1-4 LINDBLOM 2013 Objekt 11 Objekt 12 HALLGREN 2011 Objekt 15 Objekt 16 Irsta 381:1 Kärrbo 145:1 Irsta 381:1 Irsta 381:2 Kärrbo 141:1 Kärrbo 150:1/240:1 Objekt 10 Kärrbo 150:1/241:1 Objekt 17 Kärrbo 136:1 Objekt 9 Objekt 8 HALLGREN 2011 Irsta 379:1 Objekt 19 Objekt 18 Kärrbo 247:1 Kärrbo 247:2 Hallgren 1 Objekt 7 Kärrbo 113:1 Kärrbo 249:1 Objekt 6 Objekt 20 Kärrbo 35:1 Objekt 5 Objekt 29 Objekt 28 Objekt 3 Objekt 35 HALLGREN 2011 Objekt 34 Hallgren 2/3 Objekt 33 Kärrbo 122:1 Kärrbo 122:2 PETTERSSON 1998 Kärrbo 33:1 Objekt 2 Objekt 1 Kärrbo 258:1 Kärrbo 207:1 Kärrbo 229:1 Kärrbo 97:1 Objekt 36 Objekt 37 Kärrbo 230:1 Hallgren 5 Kärrbo 209:1 0 500 Objekt 44 1 000 m Kärrbo 243:1 Kärrbo 210:1 Kärrbo 107:1-5 Kärrbo 289:1 Kärrbo 106:2 Objekt 30 Lämningar i FMIS Objekt 42 Kärrbo 224:1 Objekt 38 Kärrbo 223:1 HALLGREN 2011 Figur 16. Kända lämningar i fornminnesregistret (FMIS), tidigare arkeologiska undersökningar och objekt excerperade ur de historiska kartorna i anslutning till utredningsområdet. Se figurerna 14 och 15 i bilaga 2 för en beskrivning av lämningarna. Skala 1:15 000. 42 NORDSTRÖM & ANTTILA 2002 Kärrbo 259:1 Kärrbo 235:1 Hallgren 4 HALLGREN 2011 Objekt 39 Objekt 41 Objekt 40 Kärrbo 99:1-2 Objekt 42 Kärrbo 99:3 Objekt 43 Objekt 45 Kärrbo 195:1-3 Kärrbo 290:1 Objekt 24 Objekt 31 Nordström 1 Objekt 23 HALLGREN 2011 Objekt 32 Kärrbo 219:1 Objekt 22 Kärrbo 231:1-5 Kärrbo 234:1 Kärrbo 123:1 Kärrbo 104:1 HALLGREN 2011 Kärrbo 102:1-2 Kärrbo 232:1 Kärrbo 233:1 Objekt 26 Kärrbo 189:1 Objekt 27 Kärrbo 257:1 Kärrbo 197:1 Kärrbo 197:1 Objekt 25 Objekt 4 Kärrbo 34:1 Objekt 21 Oregistrerade lämningar Objekt i historiska kartor Tidigare undersökningar Sökschaktning Utredningsområde un g. Skillnaden (öde) av gr av utr ed nin gs om råd et Finnbo Roligheten Källsved Väg Hagbo Råstock Allmänningstorp Harkie Fröholmen Vretbo Brygga Figur 17. Utsnitt ur karta över Frösåker från 1650. 43 Lybeck Skyttebo ung ung. . av gr a v ut redn ings omr avgr av utr ednin gsom rådet åde t Tegelugn Figur 18. Utsnitt ur karta över Kärrbo socken från tidigt 1600-tal. Figur 19. Frösåker, geometrisk avmätning från 1682. 44 g. un avg et åd mr gso nin d tre vu ra Roligheten Källsved Fröholmen Finnbo Råstock Harkie Lybeck Soldattorp? Vretbo Väg Hagbo Tegelbruk Katsa Boställe? Skyttebo Katsor Figur 20. Frösåker, geometrisk avmätning från 1694. Del av konceptkartan infälld nederst till vänster. 45 Tällbo Hagen Onsholmen Onsholmen Kvarnen Ebbsta Dyen Båtbyggaretorpet Köpmanviken 0 100 200 0 300 m Figur 22. Rektifiering av arealavmätning av Gäddeholm från 1726. Skala 1:6 000. Figur 21. Rektifiering av geometrisk avmätning av Gäddeholm från 1683. Skala 1:8 000. 46 100 200 m Hagen ung. avgr av utrednin gsområdet Furuberg Fallet Figur 24. Utsnitt ur sockenkarta över Irsta från 1688. ung. 0 Figur 23. Rektifiering av karta över Täby utmark från 1730. Skala 1:10 000. 47 500 m avgr av ut redn ingso mråd et Figur 25. Utsnitt ur sockenkarta över Kärrbo från 1688. Skogvaktaretorp (Sjöboda) Allmänningstorp Allmänningstorp 0 100 200 300 m 0 Figur 26. Rektifiering av karta över Siende häradsallmänning från 1796. Skala 1:8 000. 100 200 m Figur 27. Rektifiering av karta över Allmänningstorp från 1842. Skala 1:4 000. 48 Finnbo Finnbo Flitbo Lugnet Roligheten Finnbo Hagbo Källsved Råstock Harkie Fröholmen Harkie soldattorp Mårtenshamn Vretbo 0 Figur 28. Rektifiering av karta över Frösåker från 1814. Skala 1:12 000. 49 500 1 000 m 0 Figur 29. Rektifiering av sockenkarta över Kärrbo från 1852. Skala 1:16 000. 50 500 1 000 m 0 Figur 30. Rektifiering av Häradsekonomiska kartan från 1905-11. Skala 1:16 000. 51 500 1 000 m N Objekt i FMIS/ark und Objekt i historiska kartor Tidigare utredning Utredningsområde Sannolikhet för fornlämning 0 Hög Medel Låg 1 km Figur 31. Sammanställning av kända lämningar och bedömd sannolikhet för att fornlämningar ska påträffas inom olika ytor. Skala 1:15 000. 52 Rapporter från Arkeologikonsult 2013:2687
