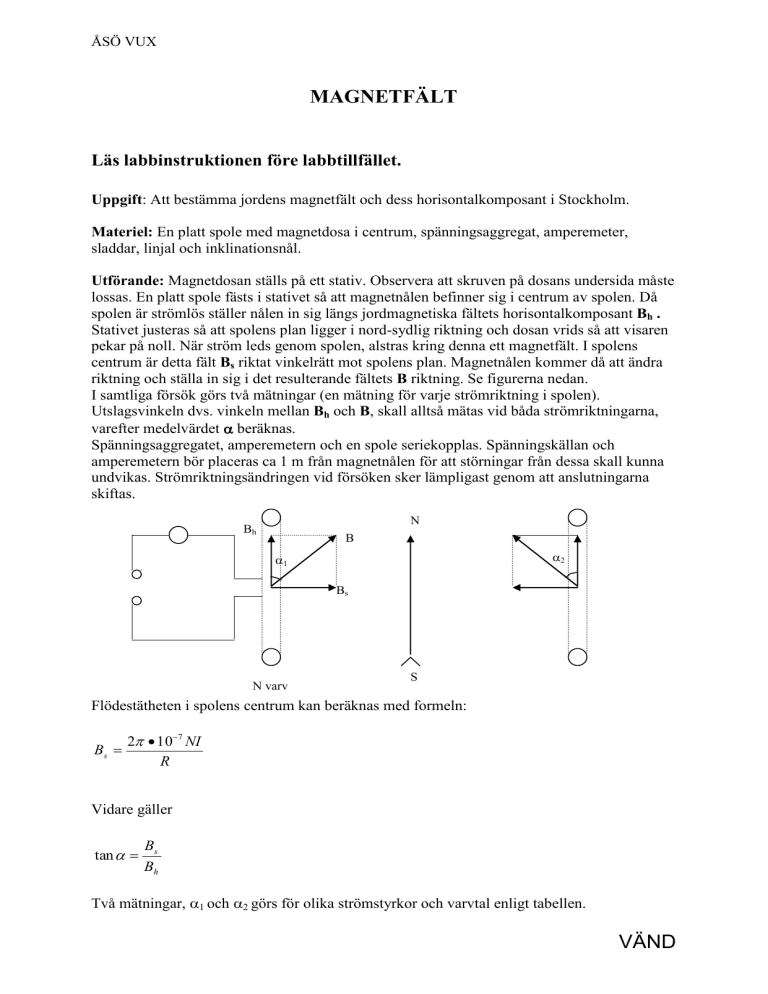

MAGNETFÄLT
Läs labbinstruktionen före labbtillfället.
Uppgift: Att bestämma jordens magnetfält och dess horisontalkomposant i Stockholm.
Materiel: En platt spole med magnetdosa i centrum, spänningsaggregat, amperemeter,
sladdar, linjal och inklinationsnål.
Utförande: Magnetdosan ställs på ett stativ. Observera att skruven på dosans undersida måste
lossas. En platt spole fästs i stativet så att magnetnålen befinner sig i centrum av spolen. Då
spolen är strömlös ställer nålen in sig längs jordmagnetiska fältets horisontalkomposant Bh .
Stativet justeras så att spolens plan ligger i nord-sydlig riktning och dosan vrids så att visaren
pekar på noll. När ström leds genom spolen, alstras kring denna ett magnetfält. I spolens
centrum är detta fält Bs riktat vinkelrätt mot spolens plan. Magnetnålen kommer då att ändra
riktning och ställa in sig i det resulterande fältets B riktning. Se figurerna nedan.
I samtliga försök görs två mätningar (en mätning för varje strömriktning i spolen).
Utslagsvinkeln dvs. vinkeln mellan Bh och B, skall alltså mätas vid båda strömriktningarna,
varefter medelvärdet  beräknas.
Spänningsaggregatet, amperemetern och en spole seriekopplas. Spänningskällan och
amperemetern bör placeras ca 1 m från magnetnålen för att störningar från dessa skall kunna
undvikas. Strömriktningsändringen vid försöken sker lämpligast genom att anslutningarna
skiftas.
N
Bh
B
2
1
Bs
N varv
S
Flödestätheten i spolens centrum kan beräknas med formeln:
Bs 
2  107 NI
R
Vidare gäller
tan  
Bs
Bh
Två mätningar, 1 och 2 görs för olika strömstyrkor och varvtal enligt tabellen.
VÄND
ÅSÖ VUX
N
(varv)
R (m)
I (A)
1
1,00
1
3,00
2
1,00
2
3,00
3
1,00
3
3,00
4
1,00
4
3,00
1 ()
2 ()
 ()
medelvärde
Bs (T)
Bjh (T)
Medelvärde
Mät inklinationsvinkeln v i Stockholm med hjälp av inklinationsnål. Beräkna flödestätheten
för jordmagnetiska fältet B. OBS! Rita en figur.
