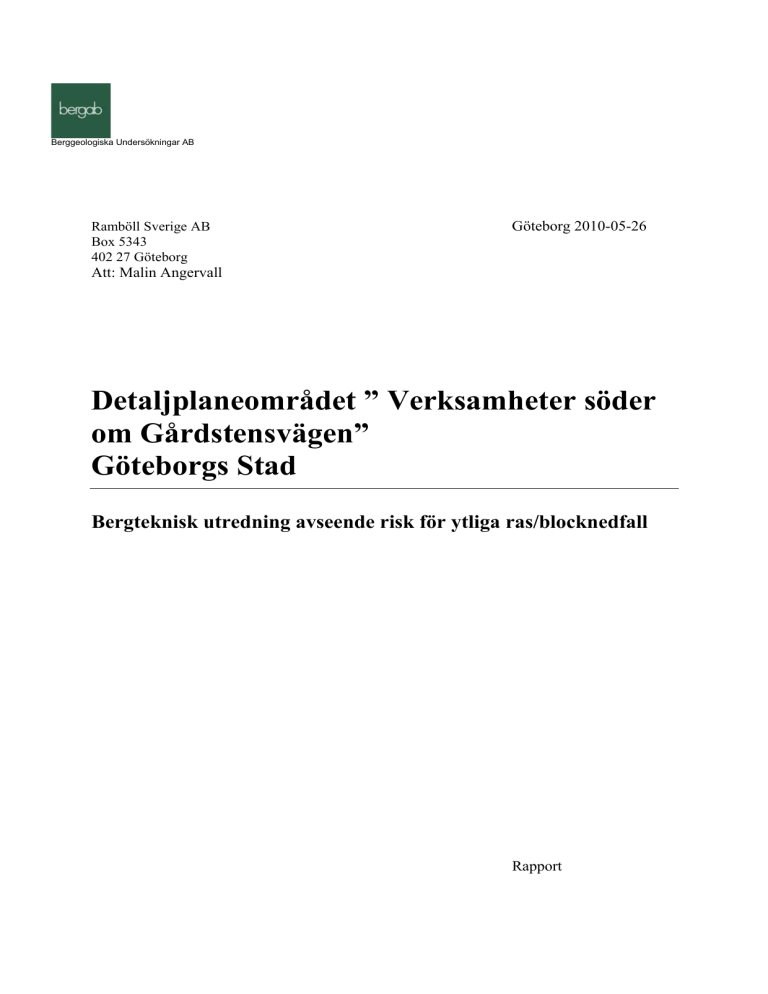

Detaljplaneområdet ” Verksamheter söder
om Gårdstensvägen”
Göteborgs Stad
Bergteknisk utredning avseende risk för ytliga ras/blocknedfall
Rapport
1
Allmänt
På uppdrag av Ramböll Sverige AB har Bergab - Berggeologiska
Undersökningar AB, utfört en bergteknisk utredning. Syftet med
undersökningen är att översiktligt bedöma risken för ytliga ras och blocknedfall
i naturliga bergslänter och befintliga skärningar inom detaljplaneområde för
verksamheter söder om Gårdstensvägen. Aktuellt område framgår enligt
markering på, från beställaren översänt underlag, se karta bilaga 1.
Fältundersökningen har utförts den 28 och 30 april 2010 med tillhandahållet
underlag som stöd.
2
Bergarter
Bergarterna i området består till största delen av gnejsig granodiorit. Den grå
gnejsen är ofta veckad och till viss del uppsprucken i foliationen. Ofta
förekommer inslag av finkorniga, mörka diabasgångar.
3
Tektonik
Foliationen i området stryker i nordsydlig riktning, med en stupning som
varierar från 30º till 70º. Variationer i foliationens stupning beror på ofta
förekommande veckomböjd berggrund.
Berget har i blottlagda hällar dominerande sprickriktningar enligt följande:
160-180º med stupning 30-70° (parallell foliation)
260-280° med stupning 60-90°
100-120° med stupning 85-90°
Till detta kommer bankningsplan som generellt ligger horisontellt till flackt
lutande.
Ovanstående sprickriktningar bildar, tillsammans med lokala sprickor, ställvis
lösa block. Kantlängden på blocken är i allmänhet mellan 0,5 till 2 meter.
4
Besiktning/bergteknisk bedömning
Inom området finns ett antal bergslänter där ytliga ras och/eller blocknedfall kan
förekomma. Dessa har markerats på bilaga 1 med blått raster. Områdena har i
bilaga 1 numrerats från 1 till 8 och i texten nedan delats in i följande klasser:
Typ A
Jord- eller bergslänt med obefintlig risk för ras.
Typ B
Bergslänt där lösa stenar och block förekommer. Risk för ras eller blockutfall.
Typ C
Rasbranter och branta bergslänter med stor risk för ras.
Område 1
Område 1 bedöms vara av typ B (se fig.1), lösa stenar och block i större
omfattning. Området består av upp till 6 meter höga bergslänter som ofta är
blockuppspruckna. Blocken ligger i nuläget stabilt. Om schaktåtgärder skall
utföras i och i nära anslutning till området kommer stabiliteten i slänterna
troligtvis att förändras.
Åtgärder:
Rensning av lösa block och eventuell förstärkning med bult och/eller nät.
Fig: 1. Område 1, typ B.
Område 2a och 2b
Noterade sprickriktningar lokalt är:
180°/50° (parallell foliation)
265°/65-90°
Flackt liggande sprickor
Sprickorna korsar varandra vilket ger upphov till en viss blockuppsprickning.
Område 2a bedöms vara av typ A (se fig.2 och 3), enstaka lösa stenar och block
kan förekomma. Området består i västra delen av en c:a 4 meter hög bergslänt,
ställvis blockuppsprucken. Ingen rasrisk föreligger i dagsläget. I norr, ut mot
Gårdstensvägen (område 2b) finns 6-7 meter höga befintliga bergskärningar.
Bergskärningarna har en lutning på 10:1 och är i dagsläget stabila.
Om schaktåtgärder skall utföras i och i nära anslutning till område 2a kan
stabiliteten förändras i slänten. Område 2b bör hållas under uppsikt vid
eventuella sprängningsarbeten i angränsande områden.
Åtgärder:
Eventuell rensning av lösa block.
Fig:2. Område 2a, typ A. Västra delen av området.
Fig: 3. Område 2b, typ A. Norra delen av området.
Område 3
Noterade sprickriktningar lokalt är:
30º/40º
280º/80º
Område 3 bedöms vara av typ A. Berget sluttar brant ut mot vägen i både norr
och öster. Rasrisken i området är i dagsläget obefintlig. Branten ut mot vägen
bör hållas under uppsikt vid eventuell sprängning i och nära anslutning till
området.
Åtgärder:
Eventuell rensning.
Område 4
Noterade sprickriktningar lokalt är:
160-180º/60º (parallell foliation)
260º/40º
280º/80º
30º/40º
Majoriteten av sprickorna går i nordsydlig riktning eller västöstlig riktning
vilket ger en blockuppsprickning i berget.
Område 4 bedöms vara av typ B (se fig.4 och 5), lösa stenar och block i större
omfattning. Området är högt beläget och sluttar ner mot väg i öster. Berget är
ofta blockuppsprucket där blocken tycks ligga ”staplade” på varandra. Området
är i nuläget stabilt men om sprängning eller schaktåtgärder skall utföras i och i
nära anslutning till området kommer troligtvis stabilitetshöjande åtgärder att bli
aktuella.
Fig: 4. Område 4, typ B. Större block som tycks ligga staplade på varandra.
Fig: 5. Område 4, typ B. Brantare sluttning med blockuppsprucket berg.
Åtgärder:
Rensning av lösa block och eventuell förstärkning med bult och/eller nät.
Område 5
Område 5 bedöms vara av typ A (se fig.6). Enstaka lösa stenar och block
förekommer. Området består av relativt flacka bergslänter och även bitvis flacka
blockslänter. Om schaktåtgärder skall utföras i och i nära anslutning till området
kan stabiliteten förändras i slänten.
Åtgärder:
Eventuell rensning av lösa block.
Fig: 6. Område 5, typ A. Blockig terräng.
Område 6
Noterade sprickriktningar lokalt är:
160º/40º (parallell foliation)
100º/85º
Sprickorna korsar ofta varandra vilket bidrar till en viss blockuppsprickning i
berget. Fara för blockutfall är dock obefintlig.
Område 6 bedöms vara av typ A (se fig. 7 och 8). Område 5 består av tre
liknande, mindre branter som stryker i östvästlig riktning och har brant sydlig
stupning. Branterna är 4-6 meter höga och bitvis blockuppspruckna. De utgör i
dagsläget ingen risk men åtgärder kan bli aktuella vid exploatering i och i direkt
anslutning till områdena.
Fig: 7. Område 6, typ A.
Fig: 8. Område 6, typ A.
Åtgärder:
Rensning av lösa block och eventuellt förstärkning med bult.
Område 7
Noterade sprickriktningar lokalt är:
230º/65º (parallell foliation)
120º/85-90º
Sprickorna i branten är ofta brantstående och skär varandra vilket genererar stor
blockuppsprickning som ökar risken för ras och blockutfall.
Område 7 bedöms vara av typ C, brantstående bergslänt med lösa stenar och
block i större omfattning. Bergssidan är kraftigt blockuppsprucken och flera lösa
block har noterats. Risken för ras och utfall är betydlig. Stabilitetshöjande
åtgärder bör vidtas vid exploatering i och i direkt anslutning till området.
Fig: 9. Område 7, typ C.
Åtgärder:
Rensning av block och sten samt förstärkning med bult och eventuellt nät.
Område 8
Noterade sprickriktningar lokalt är:
160-180º/50-70º (parallell foliation)
265º/65-90º
Flackt liggande sprickor
Sprickgrupperna genererar en viss blockuppsprickning som dock inte utgör
någon fara i dagsläget.
Område 8 bedöms vara av typ A och består av en hög bergssida sluttande mot
västsydväst. Bergssidan är relativt sprickfattig men bör ändå beaktas med
avseende på stabilitetshöjande åtgärder på grund av sin höga höjd och att den
sluttar ut mot väg i väster.
Fig: 11. Område 8, typ A.
Fig: 12. Område 8, typ A.
Åtgärder:
Eventuell rensning.
5
Sammanfattning
Ett antal områden där obefintlig risk, till risk för ytliga ras och blocknedfall
föreligger, har identifierats och markerats i bilaga 1. Bedömningen är översiktlig
och i samband med och efter markentreprenadsarbete och före planerad
byggnation bör ny besiktning genomföras för att mer detaljerat kunna avgöra
bergets stabilitet och eventuellt behov av stabilitetshöjande åtgärder.
Inga åtgärder krävs i befintliga naturliga slänter, inom detaljplaneområdet där
byggnation inte är planerad, då slänterna i nuläget bedöms stabila och inte
utgöra någon rasrisk.
Berggrunden i området är av god kvalitet och byggnation i bergschakt bedöms
generellt vara möjlig. Foliation och uppsprickning varierar över området och
spräcker upp berggrunden i block. Särskilt syns detta i de naturliga block- och
bergslänterna där block lossnat och fallit ut. I naturliga slänter, inom främst
område 4, ligger en mängd ytblock och slänten stupar ner mot väg i öster.
Slänterna i område 4 bör hållas under uppsikt och vägen bör säkras mot block
som kan komma i rullning i samband med sprängningsarbeten i nära anslutning
till slänten.
Där grundläggning av byggnader skall ske direkt på berg eller på packad
fyllning på berg, och där bergschakt skall utföras, ska berget avtäckas d v s
bergytan rensas helt från ovanpåliggande lösa block och jord. En ny besiktning
bör sedan utföras av byggnaders placering i förhållande till eventuellt nedsatt
stabilitet i berget. Vid besiktning kan även förväntad nedsatt stabilitet och
lämpliga släntlutningar på och i eventuella schaktsidor bedömas. I samband med
besiktningen skall då planerade byggnaders placering vara utsatta och
markerade, speciellt viktigt där byggnader skall placeras nära befintliga
släntkrön eller planerade schaktkrön.
