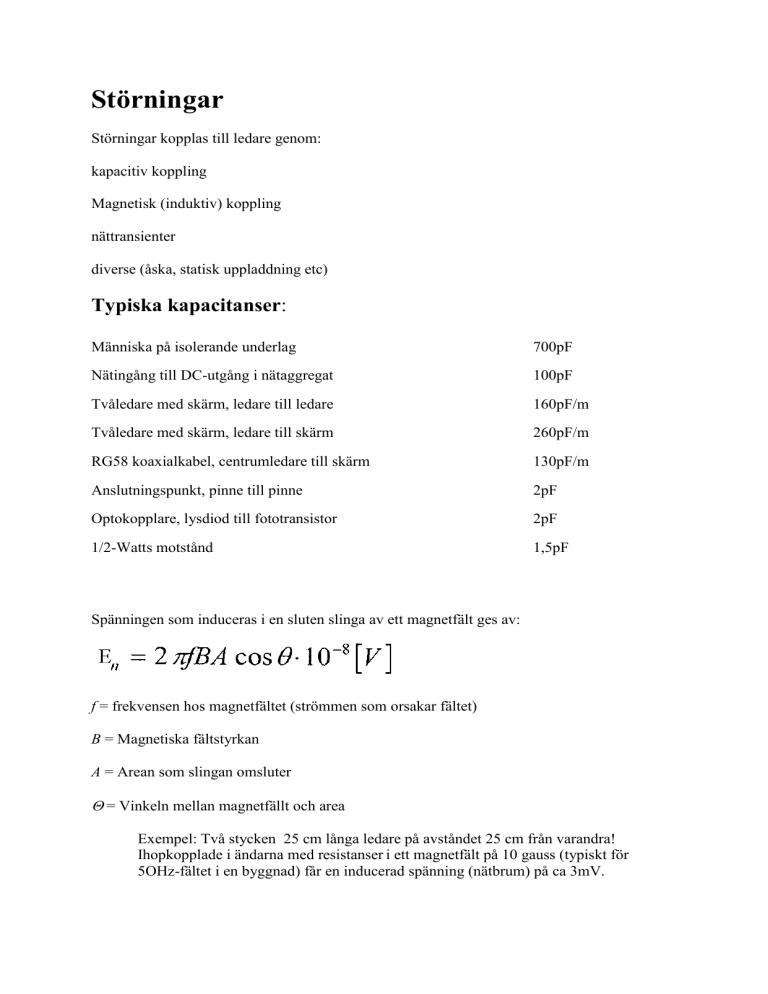

Störningar
Störningar kopplas till ledare genom:
kapacitiv koppling
Magnetisk (induktiv) koppling
nättransienter
diverse (åska, statisk uppladdning etc)
Typiska kapacitanser:
Människa på isolerande underlag
700pF
Nätingång till DC-utgång i nätaggregat
100pF
Tvåledare med skärm, ledare till ledare
160pF/m
Tvåledare med skärm, ledare till skärm
260pF/m
RG58 koaxialkabel, centrumledare till skärm
130pF/m
Anslutningspunkt, pinne till pinne
2pF
Optokopplare, lysdiod till fototransistor
2pF
1/2-Watts motstånd
1,5pF
Spänningen som induceras i en sluten slinga av ett magnetfält ges av:
f = frekvensen hos magnetfältet (strömmen som orsakar fältet)
B = Magnetiska fältstyrkan
A = Arean som slingan omsluter
 = Vinkeln mellan magnetfällt och area
Exempel: Två stycken 25 cm långa ledare på avståndet 25 cm från varandra!
Ihopkopplade i ändarna med resistanser i ett magnetfält på 10 gauss (typiskt för
5OHz-fältet i en byggnad) får en inducerad spänning (nätbrum) på ca 3mV.
Störningskällor och möjliga lösningar
Gemensam-impedans-störningar
Isolationstransformatorer, optokopplare.
Kapacitivt kopplade störningar
Reducera störkällor ( ledningsdragning).
Lämpligt utförd skärnining.
Reducera strökapacitanser ( t ex korta ledningar).
Magnetiskt kopplade störningar
Noggrann ledningsdragning.
Skärmning med material med hög permeabilitet (ogenomskinliga för
magnetfält).
Reducering av omslutna areor ( tvinnade ledare, ledningsdragning).
Reducering av störkällor ( tvinnade ledare, drivna skärmar).
Nättransienter
Skärmning.
Reducering av strökapacitanser.
Reducering av störkällor (nollgenomgångsstyrning av AC-reläer
spolar, transientfilter etc).
Diverse åtgärder
Fixering av ledare (för att undvika mikrofoni) ESD-skärmning (för höga frekvenser)
Skärmning
Figur 1: Jordning av kabelskärm.
Figur 2: Skärmarna måste kopplas ihop om kabeln skarvas.
Figur 3: Varje skärm skall ha sin egen anslutning till sin referenspotential (t ex jord).
Figur 4: Koppla inte skärmen till jord i mer än en punkt.
