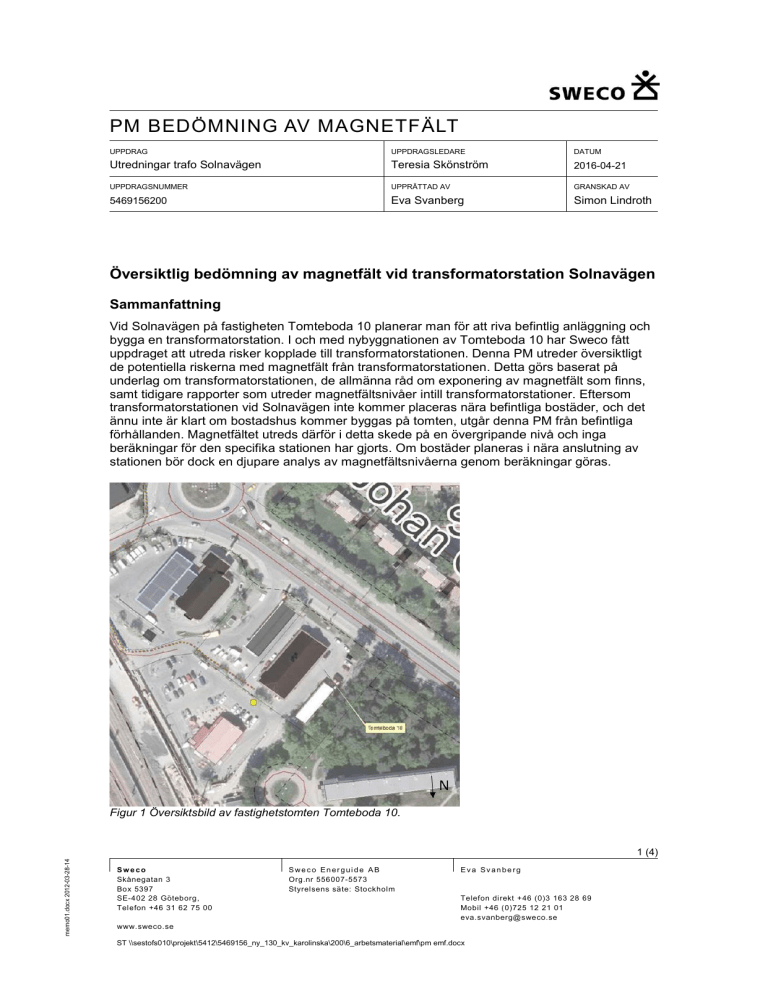

PM BEDÖMNING AV MAGNETFÄLT
UPPDRAG
UPPDRAGSLEDARE
DATUM
Utredningar trafo Solnavägen
Teresia Skönström
2016-04-21
UPPDRAGSNUMMER
UPPRÄTTAD AV
GRANSKAD AV
5469156200
Eva Svanberg
Simon Lindroth
Översiktlig bedömning av magnetfält vid transformatorstation Solnavägen
Sammanfattning
Vid Solnavägen på fastigheten Tomteboda 10 planerar man för att riva befintlig anläggning och
bygga en transformatorstation. I och med nybyggnationen av Tomteboda 10 har Sweco fått
uppdraget att utreda risker kopplade till transformatorstationen. Denna PM utreder översiktligt
de potentiella riskerna med magnetfält från transformatorstationen. Detta görs baserat på
underlag om transformatorstationen, de allmänna råd om exponering av magnetfält som finns,
samt tidigare rapporter som utreder magnetfältsnivåer intill transformatorstationer. Eftersom
transformatorstationen vid Solnavägen inte kommer placeras nära befintliga bostäder, och det
ännu inte är klart om bostadshus kommer byggas på tomten, utgår denna PM från befintliga
förhållanden. Magnetfältet utreds därför i detta skede på en övergripande nivå och inga
beräkningar för den specifika stationen har gjorts. Om bostäder planeras i nära anslutning av
stationen bör dock en djupare analys av magnetfältsnivåerna genom beräkningar göras.
Figur 1 Översiktsbild av fastighetstomten Tomteboda 10.
memo01.docx 2012-03-28-14
1 (4)
Sweco
Skånegatan 3
Box 5397
SE-402 28 Göteborg,
Telefon +46 31 62 75 00
Sweco Ener guide AB
Org.nr 556007-5573
Styrelsens säte: Stockholm
Eva Svanberg
Telefon direkt +46 (0)3 163 28 69
Mobil +46 (0)725 12 21 01
[email protected]
www.sweco.se
ST \\sestofs010\projekt\5412\5469156_ny_130_kv_karolinska\200\6_arbetsmaterial\emf\pm emf.docx
Allmänt om magnetfält
Vad är magnetfält?
Elektromagnetiska fält alstras överallt där det finns elektrisk ström, t.ex. intill kraftledningar och
elektriska anläggningar så som transformatorstationer, men också från elektriska apparater i
våra hem. Elektromagnetiska fält kan delas upp elektriska och magnetiska fält, elektriska fält är
beroende av spänningen medan magnetfälten beror av strömmen. Magnetfälten kan, till skillnad
från de elektriska fälten, typiskt sett inte skärmas av och passerar genom väggarna på
byggnader. Magnetfälten mäts i enheten µT (mikrotesla).
Referensvärden för magnetfält
Strålsäkerhetsmyndigheten gav 2008 ut allmänna råd om begränsning av allmänhetens
exponering för elektromagnetiska fält, som bygger på rekommendationer från EU:s råd. Syftet
med dessa allmänna råd är att skydda individer ur allmänheten från akuta skadliga biologiska
effekter vid exponering för elektromagnetiska fält. Referensvärden har tagits fram för att de
grundläggande begräsningarna, som säkerställer att elektromagnetiska fält inte stör funktioner i
kroppen, inte ska överskrids. Dessa referensvärden ska inte överskridas i något område där
allmänheten vistas. I frekvensområdet 8-800 Hz anges referensvärdet för magnetisk
flödestäthet (µT) av 5000/f. För kraftledningar i det svenska elnätet, som har frekvensen 50 Hz,
är referensvärdet 100 µT.1
Magnetfält och hälsoeffekter
Det finns misstankar om eventuella hälsoeffekter vid långtidsexponering för elektromagnetiska
fält på ställen där människor vistas stadigvarande. Det saknas dock vetenskapligt stöd för att
sätta något riktvärde. Strålsäkerhetsmyndigheten, Socialstyrelsen, Elsäkerhetsverket, Boverket
och Arbetsmiljöverket har formulerat följande försiktighetsprincip som vägledning för
beslutsfattare:
”Om åtgärder, som generellt minskar exponeringen, kan vidtas till rimliga kostnader och
konsekvenser i övrigt bör man sträva efter att reducera fält som avviker starkt från vad som kan
anses normalt i den aktuella miljön. När det gäller nya elanläggningar och byggnader bör man
redan vid planeringen sträva efter att utforma och placera dessa så att exponeringen
begränsas.”2
Socialstyrelsen gav 2005 ut ett meddelandeblad3 där man, baserat på resultat från en
omfattande genomgång av forskningsrapporter i ämnet, sammanfattar att inte kan utesluta att
det finns en risk för leukemi för befolkningsgrupper som exponeras för magnetiska fält på 0,4 µT
eller mer (avser långvarig exponering för 50 Hz magnetfält i bostäder). Men att man däremot
inte kan se någon riskökning under 0,4 µT. Viktigt att poängtera dock att detta inte är tillräckligt
underlag för att sätta något riktvärde gällande långvarig exponering för magnetfält.
1
Strålsäkerhetsmyndighetens allmänna råd om begränsning av allmänhetens exponering för
elektromagnetiska fält, SSMFS 2008:18
2
Myndigheternas försiktighetsprincip om lågfrekventa elektriska och magnetiska fält – en vägledning för
beslutsfattare, ADI 447
3
Socialstyrelsen, 2005, Elektromagnetiska fält från kraftledningar
memo01.docx 2012-03-28
2 (4)
PM BEDÖMNING AV MAGNETFÄLT
2016-04-21
ST \\sestofs010\projekt\5412\5469156_ny_130_kv_karolinska\200\6_arbetsmaterial\emf\pm emf.docx
Magnetfält i hemmet
Magnetfältsnivåerna i ett genomsnittligt hem är ca 0,1 µT i storstad och 0,05 µT i mindre tätort.4
I Strålsäkerhetsmyndighetens rapport om magnetfält i bostäder menar man att
magnetfältsnivåer under 0,2 µT bör anses som normala nivåer i ett hem.5
Transformatorstationen vid Solnavägen
På fastighetstomten Tomteboda 10 planerar man att riva befintlig byggnad och bygga en
transformatorstation i den södra delen av tomten. Vad resterande delen av tomten ska
användas till är ännu inte klart. Bostadshus har varit ett förslag men även andra förslag har varit
uppe, därför har vi fått rådet att enbart ta hänsyn de befintliga förhållandena i detta skede.
Befintlig byggnad på tomten är nuläget en biltvätt, i närheten ligger också en bensinstation,
McDonalds-restaurang och parkeringsplats. Bensinstationen ligger på ca 65 meters avstånd i
nordvästlig riktning och McDonalds-restaurangen på ca 30 meter i sydvästlig riktning. I sydlig
riktning ligger bostadsområdet Fogdevreten. Kortaste avståndet till närmsta bostadsfasaden är
drygt 30 meter.
Magnetfält kring transformatorstationer
Magnetfältets avtagande
Hur starkt ett magnetfält är beror på avståndet till den elektriska ledaren eller apparaten. Om
magnetfältet alstras från en rak ledare avtar det proportionellt, dvs. med 1/r (om r är avståndet).
Från en trefas kraftledning avtar det ungefär med avståndet i kvadrat, dvs 1/r 2. Från en
punktkälla avtar det med avståndet i kubik, dvs. 1/r3. Små transformatorer kan ses som en
punktkälla, som generellt har högt magnetfält på nära håll men som avtar snabbt.6
Tidigare mätningar av magnetfält vid transformatorstationer
Västra Götalandsregionens Miljömedicinska Centrum har gett ut rapporten ”Miljömedicinsk
utredning om förväntade magnetfält runt transformatorstationer i centrala Göteborg” (2015-0921). Rapporten bygger på mätningar intill transformatorstationer och har som syfte att fungera
som underlag för att kunna göra bedömningar och bemöta de frågor som dyker upp kring
magnetfält från transformatorstationer.
Mätningarna i rapporten visar att magnetfältet varierar kraftigt mellan de olika
transformatorstationerna. Det högsta årsmedelvärdet uppmättes till 56 µT precis invid fasaden
vid en av transformatorstationerna, de lägsta årsmedelsvärdesnivåerna uppmättes till 0,40 µT
intill fasaden på en annan transformator. Mätningarna visade dock att magnetfältet avtar
snabbt, på två meters avstånd hade nivåerna sjunkit till ca 0,03 respektive 1,90 µT.
Tidigare beräkningar av magnetfält från transformatorstationer
I samband med tidigare genomförda beräkningar på transformatorstation visades också att
magnetfältsnivåerna var höga precis intill fasaden, men att de avtog snabbt med avståndet.
4
Magnetfält och hälsorisker, 2009
Strålsäkerhetsmyndigheten, Magnetfält i bostäder, SSM:2012:69
6
Y. Hamnerius, 2012, Elektriska och magnetiska fält från spårvägstrafik
5
memo01.docx 2012-03-28
3 (4)
PM BEDÖMNING AV MAGNETFÄLT
2016-04-
ST \\sestofs010\projekt\5412\5469156_ny_130_kv_karolinska\200\6_arbetsmaterial\emf\pm emf.docx
Beräkningarna visade också att magnetfältets spridning såg olika ut på olika sidor om
transformatorstationens fasad, beroende på hur transformatorer, kablar och övrig utrustning är
placerade i stationen. Resultaten gav att på ett avstånd på 15-20 meter hade magnetfältet
avtagit till under 0,1 µT från ena fasaden. På motstående sidas fasad hade magnetfältsnivåerna
avtagit till försumbara nivåer inom någon enstaka meter.
Bedömningar och rekommendationer
Magnetfältet intill en transformatorstation är generellt högt precis intill fasadväggen men avtar
snabbt med avståndet. Baserat på tidigare mätningar intill ett flertal transformatorstationer och
beräkning för liknande transformatorstation, fås en fingervisning om att de momentana
magnetfältsnivåerna intill transformatorstationer av aktuell storlek inte är i närheten av riktvärdet
avseende akuta effekter av magnetfältexponering (100 µT) på platser där allmänheten får
vistas.
Vad gäller långtidsexponering av magnetfält finns inga riktvärden. De platser som är av intresse
när långtidsexponering utreds är platser där människor vistas stadigvarande, så som bostäder.
Magnetfältet i ett genomsnittligt hem i storstad är 0,1 µT och Strålsäkerhetsmyndigheten
hänvisar till att magnetfältsnivåer på 0,2 µT bör anses som normala nivåer i ett hem. Risker
kopplade till barnleukemi kan uteslutas vid nivåer under 0,4 µT. De närmsta belägna
bostäderna är placerade drygt 30 meter från planerade transformatorstationen. Både tidigare
beräkningar och mätningar indikerar att generellt är magnetfältnivåerna långt under 0,4 µT på
avståndet 30 meter från en transformatorstation. Med nuvarande avstånd till bostäder anses
därför ingen risk gällande magnetfält föreligga. Vilka nivåer som erhålls runt
transformatorstationer är dock olika för olika stationer. Om man beslutar att bygga bostäder i
nära anslutning till transformatorstationen bör en mer detaljerad bedömning göras baserat på
beräkningar i en beräkningsmodell anpassad efter de aktuella förutsättningarna för
transformatorstationen vid Solnavägen.
