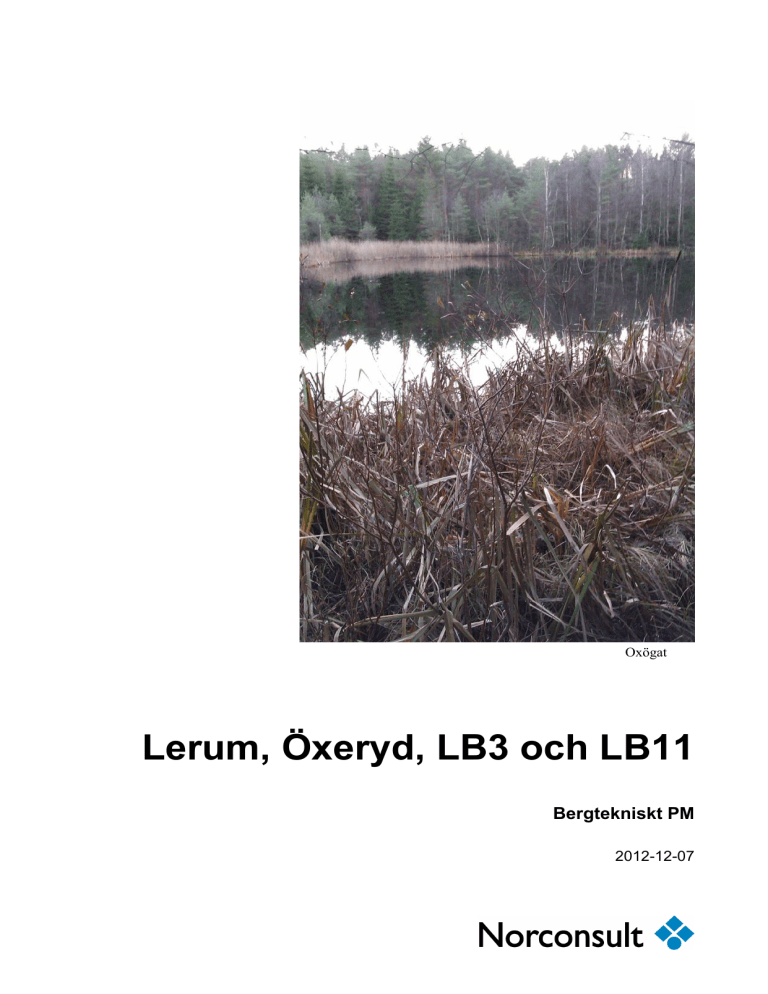

Oxögat
Lerum, Öxeryd, LB3 och LB11
Bergtekniskt PM
2012-12-07
Lerum, Öxeryd, LB3 och LB11
Bergtekniskt PM
2012-12-07
Beställare:
Lerums kommun
443 80 LERUM
Beställarens representant: Jonas Loiske
Konsult:
Norconsult AB
Box 8774
402 76 Göteborg
Uppdragsledare
Handläggare
Anna-Maria Ceder
Tomas Björnell
Uppdragsnr:
102 39 55
Filnamn och sökväg:
n:\102\39\1023955\g\beskr-pm\öxeryd pm.doc
Kvalitetsgranskad av:
Jesper Petersson
Tryck:
Norconsult AB
3 (10)
Inledning
Planområdet har beskiktats med avseende på risk för blockutfall och då särskilt där
det kan beröra befintliga eller planerade fastigheter. Besiktning gjordes vid tre
tillfällen: 15/11, 19/11 och 30/11-2012.
Planområdet består av två från varandra skilda delområden. Det ena delområdet
ligger mellan de tre sjöarna Lilla Stamsjön, Stora Stamsjön och Öxsjön (karta 1).
Delområdet kallas LB 3. Det andra delområdet ligger alldeles norr om
Svedernavägen och väster om Svedetjärnen. Detta delområde kallas LB 11.
Berggeologisk beskrivning
Det finns minst sex olika bergarter inom föreliggande planområde; ådrad
bandgnejs, gabbro, ögonförande gnejsig granit (ögon ˃2 cm, bild 1), ögonförande
gnejsig granit (ögon <2 cm), gnejsig granit/granodiorit (ej ögonförande) och
ögongnejs (ögon ˃2 cm). Sprickmönstret i området är ganska varierande.
Gnejsighetens stupning är generellt brant mot norr till nordost (45-90º), men går
exempelvis i LB 11:s norra del via vertikalstupning över till en brant stupning mot
söder och sydväst. Gnejsighetsparallella sprickor i kombination med sprickor som
tvärar gnejsigheten skapar en blockighet på tre geostrukturellt olika lokaler
(karta 1, lokal 1,2, och 3). Sprickigheten är generellt ganska måttlig och
bergkvaliteten god.
eskr-pm\öxeryd pm-jb.doc
Bild 1. Ögonförande gnejsig granit (ögon˃2cm). Bild 2. ådrad Bandgnejs.
2012-12-07
Lerum, Öxeryd, LB3 och LB11
Bergtekniskt PM
4 (10)
2012-12-07
Lerum, Öxeryd, LB3 och LB11
Bergtekniskt PM
beskr-pm\öxeryd pm-jb.doc
Karta 1. Pil 1 Branten I S del av obebyggda fastigheten. Pil 2 Storblockiga branten i sänkan.
Pil 3 Branten NO om Oxögat.
5 (10)
LB 11
Ett högt beläget område, genomlupet av två relativt djupa sänkor. Den ena löper:
VNV-OSO och den andra: NNO-SSV. Merparten av befintlig och planerad
bebyggelse ligger på höjderna. Centralt i NNO-SSV-sänkan ligger tjärnen Oxögat.
Oxögat avvattnas norrut. Det kan lokalt vara mycket blockrikt i sänkornas branta
partier, exempelvis NO om Oxögat i sluttningen som vetter mot öster och sydost.
Särskilt blockigt är det i östra halvan av sänkan som löper VNV-OSO, och i
sluttningen som vetter mot söder. Denna sänka utgör också skiljelinje mellan de två
olika ögonförande gnejsiga graniterna. Stora ögon (˃2 cm) norr om sänkan och
små ögon (<2 cm) söder om sänkan. Båda dessa bergarter har i delområde LB 11
en gnejsighet som lokalt varierar från otydlig till mer tydligt utbildad. Stupningen
på gnejsigheten varierar mellan norr och nordost i LB 11:s ögongnejser. Längre
norrut, i den ådrade bandgnejsen, blir gnejsigheten först vertikal för att sedan stupa
mot söder/sydväst. Gabbro påträffas i områdets nordöstra del och ådrad bandad
gnejs i områdets norra del. SSV om Oxögat finns en antropogent utbildad blockig
brant sluttning, som ser ut att vara utschaktad. Detta kan gissningsvis ha skett i
samband med byggandet av vattenverket (karta 1).
LB 3
Området är beläget mellan tre sjöar och består av småkuperad moränterräng,
generellt glest småblockig, men lokalt blockrik med relativt stora block.
Bergarterna här är ådrad bandgnejs, ögonförande gnejsig granit (ögon<2 cm)
gnejsig granit/granodiorit (ej ögonförande) samt ögongnejs som för övrigt bara
påträffades i områdets sydligaste del. Gnejsighetsstupningar finns både mot SV och
mot NO.
Blockutfallsrisk
Det är inom planområdet endast två lokaler (lokal 1 och 2, karta 1), där det
föreligger risk för blockutfall. I en tredje lokal (lokal 3, karta 1), kan det uppstå en
risk på längre sikt. Lokal 1 och 3 berör planerad respektive befintlig fastighet.
023955\g\beskr-pm\öxeryd pm-jb.doc
Lokal 1 är obebyggd och ligger i delområde LB 3, i en liten sänka, mellan Lugnet
och Lottas väg (bild 3, och karta 1, lokal 1). Fastigheten ligger inklämd mellan en
delvis utfylld fastighet i norr och en mindre brant i söder (bild 3). Den lilla branten
i södra delen av fastigheten har en del block som på några års sikt inte ligger stabilt
(bild 4), fallhöjden för de lite större blocken är emellertid relativt låg 1,5-2,5 m till
dess
tyngdpunkt. På en inhägnad fastighet, längre mot SO längs Lugnet och närmast
Öxsjön finns ett annat block som endast går att bedöma vid tillträde till fastigheten.
2012-12-07
Lerum, Öxeryd, LB3 och LB11
Bergtekniskt PM
6 (10)
Det går inte att bedöma på avstånd. Söder om Öxerydsvägen ligger fem planerade
fastigheter.
Bild 3. Obebyggd fastighet mellan Lugnet och Lottas väg, bilden tagen från Lugnet 209º mot SV.
2012-12-07
Lerum, Öxeryd, LB3 och LB11
Bergtekniskt PM
beskr-pm\öxeryd pm-jb.doc
Bild 4. Mindre brant med utfallsrisk i södra delen av den obebyggda fastigheten.
7 (10)
På dessa är terrängen delvis ganska blockig och i sydändan av dessa finns en
mindre sluttning, men här bedöms inte föreligga någon risk för blockutfall.
Lokal 2 ligger i östra delen av sänkan som sträcker sig i väst-östligt, eller svagt
VNV-OSO i delområde LB 11. I östra delen av den sluttning som vetter mot söder
(bild 5 & 6, karta 1, lokal 2), finns en storblockig terräng där vissa block är mycket
stora. Här föreligger en kontinuerlig utfallsrisk, från något eller några år framåt i
tiden för några måttligt stora block och ett till flera tiotals år för en del större. Det
är den ögonförande gnejsiga graniten (ögon ˃2 cm) som spricker upp längs mer
eller mindre tydliga foliationsplan. Dessa har i den här lokalen en genomsnittlig
strykning/stupning på 268/57 (stryker alltså 268º väst och stupar 57 º mot norr enl.
högerhandsmetoden). Dessa block utgör emellertid inget hot mot varken planerad
eller befintlig bebyggelse eftersom den närliggande bebyggelsen ligger på
höjdpartierna ovanför sänkan. Det kan möjligen finnas en risk att något block kan
nå gångstigen nere i svackans botten, men de flesta, och särskilt de som har störst
utfallsrisk de närmaste åren kommer inte ens att nå dit.
Lokal 3 karta 1, där finns en bergbrant på en befintlig fastighet där det inte
föreligger utfallsrisk på fastigheten i nuläget. Det kan emellertid uppstå en risk här
på några tiotal års sikt. Befintlig byggnad på denna fastighet berörs inte av
eventuella blocknedfall då den ligger på höjden. Längre mot NO längs denna brant
finns en risk för mindre fallande block, men dessa berör i så fall inte någon
planerad eller befintlig fastighet.
023955\g\beskr-pm\öxeryd pm-jb.doc
Bild 5. Lokal 2, karta 1. Vy mot väst (280º).
2012-12-07
Lerum, Öxeryd, LB3 och LB11
Bergtekniskt PM
Bild 6. Lokal 2, karta 1. Vy mot väster (278º).
8 (10)
Bild 7. Mycket stora utrasade block i llokal 2.
Slutsatser/rekommendationer
Fastigheten som ligger i den lilla svackan(bild 3 & 4, karta 1 lokal 1) skulle kunna
fyllas upp med lämpliga fyllnadsmassor till en nivå, styrd av dels grannfastighetens
nivå i norr och dels vägen, om den ska bebyggas, så skapas ett mothåll och risken
att block glider ut elimineras. På lokal 2, är det en mycket varierad blockstorlek.
Några är mycket stora, men de utgör inget hot mot någon av planområdets
fastigheter. Det finns emellertid en risk på lite längre sikt att något block kan nå
gångstigen i sänkans botten eller att ett block vid utfall fäller ett eller flera träd ut
mot gångstigen.
