Vårt datum
Uppdragsnummer
2015-10-21
10019316
Vår referens
Geoteknik, Victor Stenberg

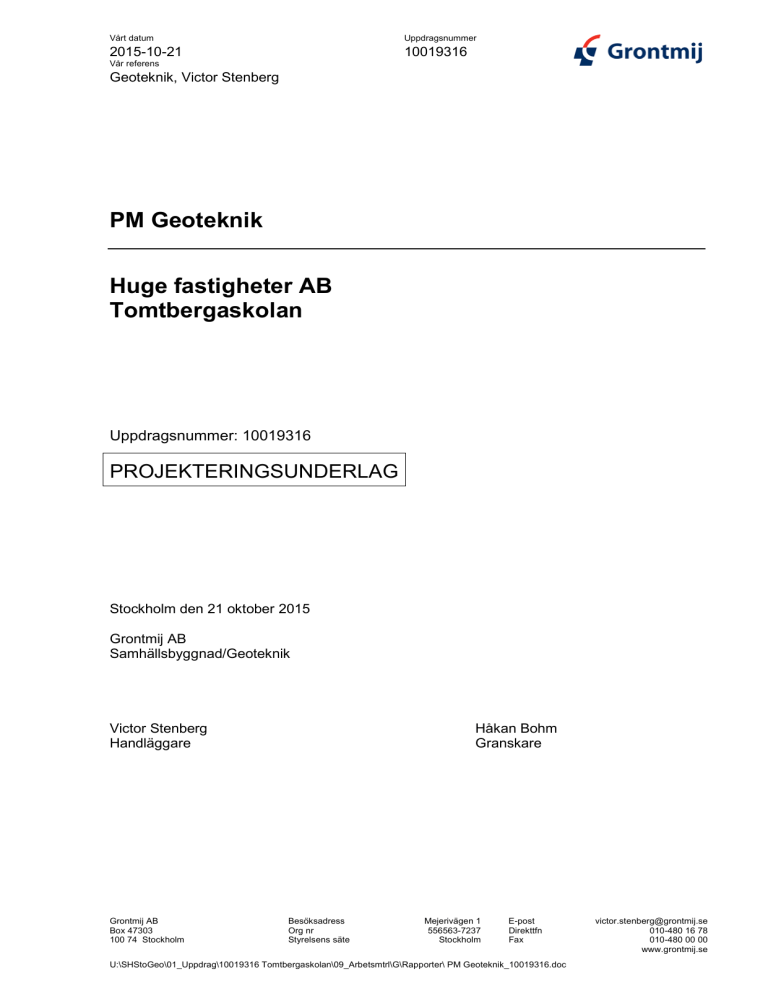

PM Geoteknik
Huge fastigheter AB
Tomtbergaskolan
Uppdragsnummer: 10019316
PROJEKTERINGSUNDERLAG
Stockholm den 21 oktober 2015
Grontmij AB
Samhällsbyggnad/Geoteknik
Victor Stenberg
Handläggare
Grontmij AB
Box 47303
100 74 Stockholm
Håkan Bohm
Granskare
Besöksadress
Org nr
Styrelsens säte
Mejerivägen 1
556563-7237
Stockholm
E-post
Direkttfn
Fax
U:\SHStoGeo\01_Uppdrag\10019316 Tomtbergaskolan\09_Arbetsmtrl\G\Rapporter\ PM Geoteknik_10019316.doc
[email protected]
010-480 16 78
010-480 00 00
www.grontmij.se
Vårt datum
Uppdragsnummer
2015-10-21
10019316
Vår referens
Victor Stenberg
2(6)
Innehållsförteckning
1
UPPDRAG OCH SYFTE ................................................................................................... 3
2
UNDERLAG...................................................................................................................... 3
3
OBJEKT ........................................................................................................................... 3
3.1
Befintliga förhållanden................................................................................................ 3
3.2
Planerad byggnation .................................................................................................. 3
3.3
Topografi.................................................................................................................... 4
4
GEOTEKNISKA UNDERSÖKNINGAR............................................................................. 4
4.1
Positionering .............................................................................................................. 4
5
GEOTEKNISKA FÖRHÅLLANDEN ................................................................................. 4
5.1
Jordlagerföljd ............................................................................................................. 4
5.2
Grundvatten ............................................................................................................... 5
5.3
Stabilitet ..................................................................................................................... 6
5.4
Sättningar .................................................................................................................. 6
6
GRUNDLÄGGNING.......................................................................................................... 6
7
BILAGOR ......................................................................................................................... 6
U:\SHStoGeo\01_Uppdrag\10019316 Tomtbergaskolan\09_Arbetsmtrl\G\Rapporter\ PM Geoteknik_10019316.doc
3 (6)
1
Uppdrag och syfte
På uppdrag av Huge fastigheter AB har Grontmij utfört en geoteknisk utredning av rubricerat
objekt. Syftet med utredningen är att ge en översiktlig bild av grundläggningsförutsättningarna
samt vara underlag för vidare projektering.
2
Underlag
•
Grundkarta, erhållen från Huge fastigheter AB
•
Ledningskartor, erhållna från ledningsägare samt Huge fastigheter AB
•
Jordartskarta, upprättad av Sveriges geologiska undersökning (SGU)
3
3.1
Objekt
Befintliga förhållanden
Utredningsområdet är beläget norr (nordost) om centrala Huddinge längs med
Kommunalvägen, se röd markering i figur 1.
Figur 1. Planområde
Området består till störst del av en grusfotbollsplan. Runt grusplanen finns ett stängsel och
precis utanför samt på den västra delen består marken av gräsytor med mindre träd och sly.
På östra sidan finns en lokalgata med vändplan, Lagstigen. Den norra delen består av ett
mindre skogsparti med inslag av berg i dagen. I den södra delen ligger Tomtbergaskolan.
3.2
Planerad byggnation
Den planerade byggnationen innefattar en tillbyggnad av Tomtbergaskolan. Den nya
tillbyggnaden består av en fyravåningsdel som är sammanlänkad med befintlig skolbyggnad.
Mellan byggnaderna planeras det att finnas en ljusgård.
U:\SHStoGeo\01_Uppdrag\10019316 Tomtbergaskolan\09_Arbetsmtrl\G\Rapporter\ PM Geoteknik_10019316.doc
4 (6)
Figur 2. Skiss (Situationsplan – Sundell Arkitekter, 2015-08-25)
3.3
Topografi
Områdets marknivå är relativt plan och varierar mellan ca +30 och +34.
4
Geotekniska undersökningar
Utförda geotekniska undersökningar har bestått av jord-bergsondering, skruvprovtagning samt
installation av två grundvattenrör.
4.1
Positionering
Utsättning och inmätning av borrpunkter har skett med RTK-GPS av Susanne Bizet, Grontmij
AB. Koordinatsystem i plan är Sweref 99 18 00 och höjdsystem RH 2000.
5
5.1
Geotekniska förhållanden
Jordlagerföljd
Enligt SGU:s jordartskarta består jorden i området av glacial lera och berg, se figur 3 nedan.
U:\SHStoGeo\01_Uppdrag\10019316 Tomtbergaskolan\09_Arbetsmtrl\G\Rapporter\ PM Geoteknik_10019316.doc
5 (6)
Figur 3. Utdrag från SGU:s jordartskarta
Enligt den utförda geotekniska undersökningen utgörs jordlagren av ca 0,0-0,5 m fyllning som
består av grusig sand. Under fyllningen finns ca 0,5-5,0 m kohesionsjord som består av
torrskorpelera, lera samt siltig lera. Det undre jordlagret är ca 0,0-3,0 m morän innehållande
block.
Bergets läge varierar mellan ca 2 – 4,5 m under markytan i den sydvästra delen samt ca 3-7
m under markytan i den nordöstra, se tabell 1.
Tabell 1 Borrhål med marknivå och djup till berg.
Borrhål
Marknivå
Djup till berg(nivå)
15G01
+35,2
1,8 m (+33,4)
15G02
+31,5
4,4 m (+27,1)
15G03
+33,9
2,7 m (+31,2)
15G04
+32,4
1,9 m (+30,4)
15G05
+31,3
1,5 m (+29,8)
15G06
+32,3
1,3 m (+30,9)
15G07
+32,3
4,3 m (+28)
15G08
+31,1
2,2 m (+28,9)
15G09
+32,4
5,4 m (+27)
15G10
+32,3
7 m (+25,3)
15G11
+30,6
3,3 m (+27,3)
15G12
+31,7
4,8 m (+26,9)
15G13
+30,6
4,6 m (+26)
15G15
+31,5
1,4 m (+30,1)
5.2
Grundvatten
Två grundvattenrör har installerats i punkterna 15G02U samt 15G12U. Grundvattentrycknivån
var 2015-10-21 i punkt 15G02U ca 3,4 m under markytan (nivå +28,1) och i punkt 15G12U ca
2.3 m under markytan (nivå + 29,1).
Grundvattentrycket kan variera med +/- 1 m med årstiderna och kan i dagsläget ligga ganska
lågt på grund av att det varit relativt torrt en längre tid.
U:\SHStoGeo\01_Uppdrag\10019316 Tomtbergaskolan\09_Arbetsmtrl\G\Rapporter\ PM Geoteknik_10019316.doc
6 (6)
5.3
Stabilitet
Lerans skjuvhållfasthet är ej bestämd. Översiktigt bedöms marken inte kunna belastas med
mer än 2 m extra fyllning. Schakter djupare än 2 m bör stabilitetskontrolleras.
5.4
Sättningar
Marken bör inte belastas med mer än 1 m fyllning med hänsyn till sättningar.
6
Grundläggning
På de geotekniska sektionerna är tolkad bergnivå inlagd. Som framgår härav varierar djupet
till berg. Där djupet till berg från grundläggningsnivån (för närvarande okänd) är mindre än 2 m
bör byggnaden grundläggas på, min 300 mm, packad fyllning av sprängsten. Där djupet är
större bör byggnaden grundläggs på slagna slanka stålpålar.
Om källare planeras bör grundvattennivån utredas.
7
Bilagor
Ritningar och utförda undersökningar redovisas i separat rapport, Rgeo, daterad 2015-10-21.
