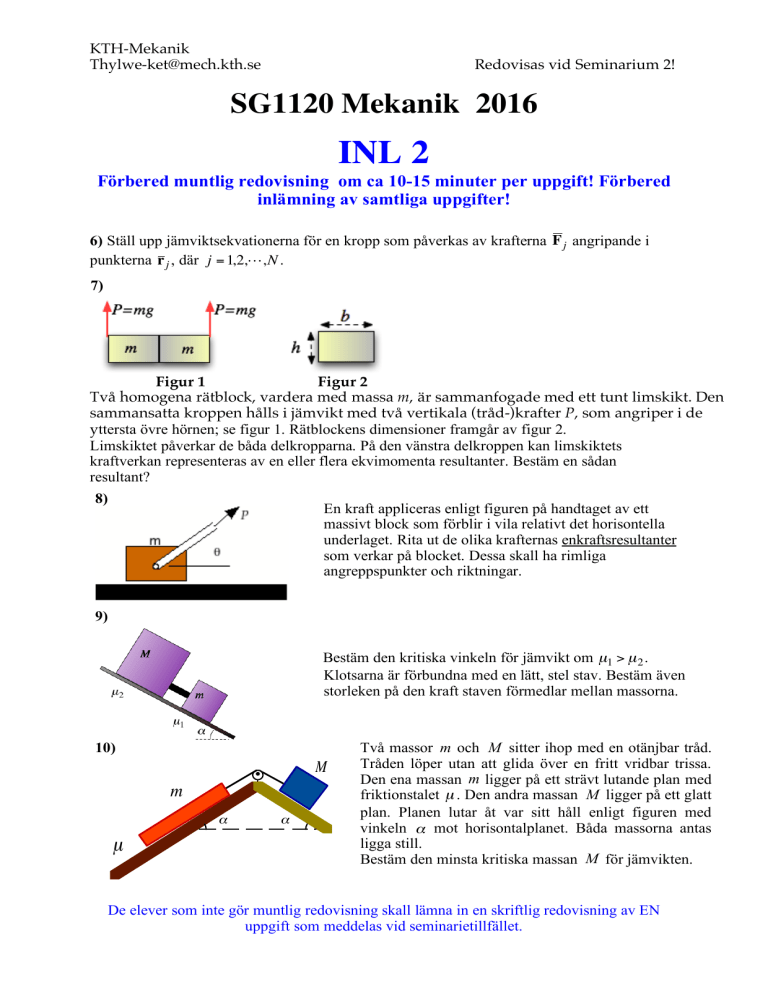

SG1120 Mekanik 2016
INL 2
Förbered muntlig redovisning om ca 10-15 minuter per uppgift! Förbered
inlämning av samtliga uppgifter!
6) Ställ upp jämviktsekvationerna för en kropp som påverkas av krafterna F j angripande i
punkterna r j , där j = 1,2,L,N .
7)
!
!
!
Figur 1
Figur 2
Två homogena rätblock, vardera med massa m, är sammanfogade med ett tunt limskikt. Den
sammansatta kroppen hålls i jämvikt med två vertikala (tråd-)krafter P, som angriper i de
yttersta övre hörnen; se figur 1. Rätblockens dimensioner framgår av figur 2.
Limskiktet påverkar de båda delkropparna. På den vänstra delkroppen kan limskiktets
kraftverkan representeras av en eller flera ekvimomenta resultanter. Bestäm en sådan
resultant?
8)
En kraft appliceras enligt figuren på handtaget av ett
massivt block som förblir i vila relativt det horisontella
underlaget. Rita ut de olika krafternas enkraftsresultanter
som verkar på blocket. Dessa skall ha rimliga
angreppspunkter och riktningar.
9)
Bestäm den kritiska vinkeln för jämvikt om µ1 > µ 2 .
Klotsarna är förbundna med en lätt, stel stav. Bestäm även
storleken på den kraft staven förmedlar mellan massorna.
!
10)
M
m
!
µ
!
Två massor m och M sitter ihop med en otänjbar tråd.
Tråden löper utan att glida över en fritt vridbar trissa.
Den ena massan m ligger på ett strävt lutande plan med
friktionstalet µ . Den andra massan M ligger på ett glatt
!
! lutar åt var sitt håll enligt figuren med
plan.
Planen
vinkeln " mot horisontalplanet. Båda massorna antas
!
ligga still.
! massan M för jämvikten.
! den minsta kritiska
Bestäm
!
De elever som inte gör muntlig redovisning skall lämna in en skriftlig
! redovisning av EN
uppgift som meddelas vid seminarietillfället.
